Réglage Du Mode De Mesure - Keysight Technologies 53220A Guide De L'utilisateur

Réglage du mode de mesure

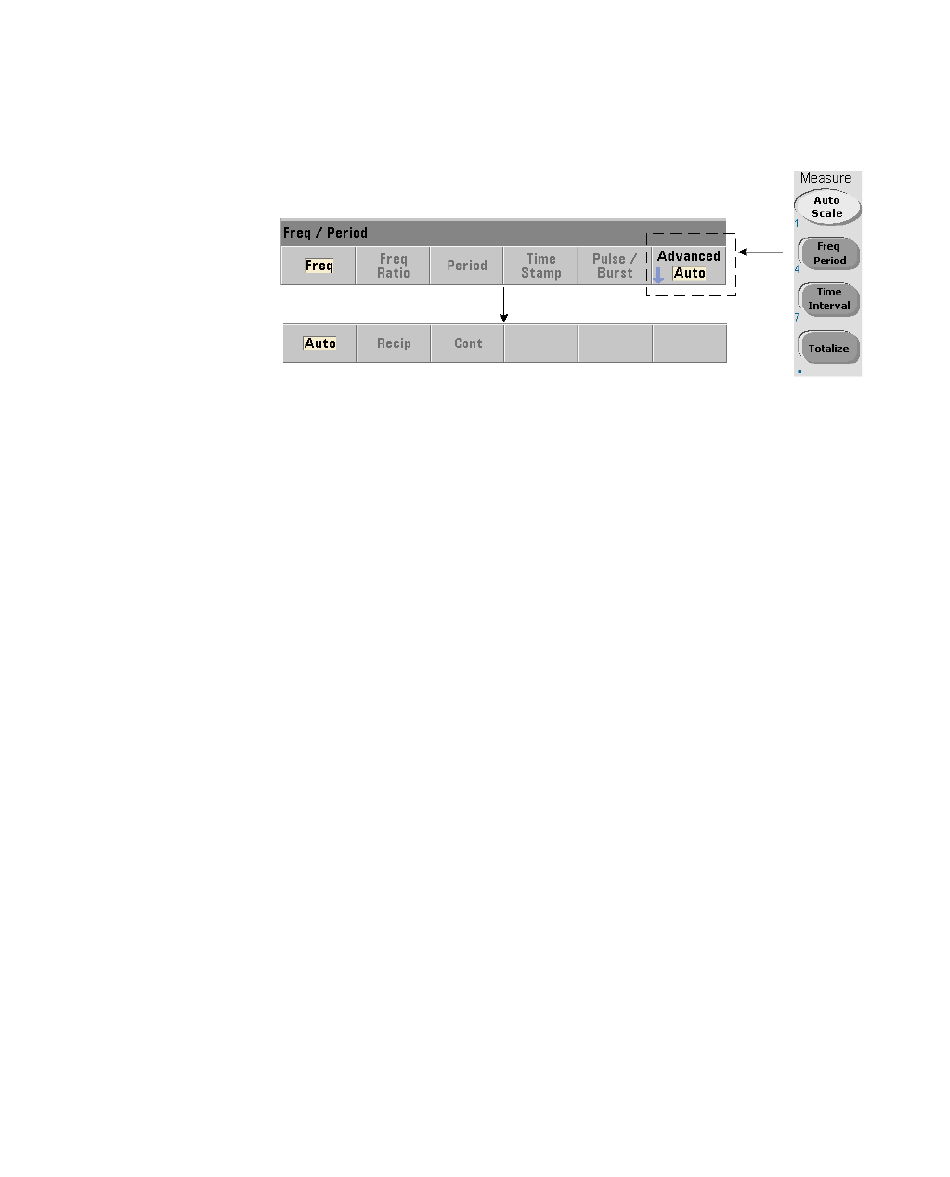

Trois modes sont disponibles pour réaliser des mesures de fréquence, de rapport
de fréquence et de période moyenne. Le mode de mesure est défini à l'aide de la
commande suivante :
[SENSe:]FREQuency:MODE {AUTO|RECiprocal|CONTinuous}
[SENSe:]FREQuency:MODE?
AUTO : configure le compteur de manière à réaliser des mesures à résolution
améliorée lorsque cela s'avère possible, ou des mesures réciproques dans le cas
contraire, suivant les conditions du signal d'entrée. Les mesures de fréquence de
salve sur la voie 3 (PRF/PRI) sont réalisées uniquement à l'aide du mode (AUTO) à
résolution améliorée.
RECiprocal : configure le compteur pour des mesures réciproques seules. En
mode réciproque, la période du signal d'entrée est mesurée et toutes les lectures
de fréquence sont obtenues (par calcul de la valeur inverse) à partir de cette
mesure de période.
Le mode RECiprocal n'est pas disponible pour la voie 3 en option.
CONTinuous : configure le compteur de manière à réaliser des mesures continues
(sans interruption) à résolution améliorée. Ces mesures sont utilisées par la
fonction Variance d'Allan du compteur lors de l'évaluation de la stabilité.
En mode CONTinuous, un nombre de déclenchements égal à « 1 » est la seule
valeur autorisée. Dans ce mode, tous les échantillons (lectures) par
déclenchement sont recueillis à l'intérieur d'une seule séquence d'ouverture/
fermeture de la porte et calculés dos à dos. Il n'y a pas de décalage (temps mort)
entre les lectures qui, autrement, se produit avec la séquence d'ouverture/
fermeture de porte par échantillon des modes AUTO et RECiprocal.
Keysight 53220A/53230A Guide de l'utilisateur
Mesures de l'appareil 53220A/53230A
(forme de requête)
3
95
