R

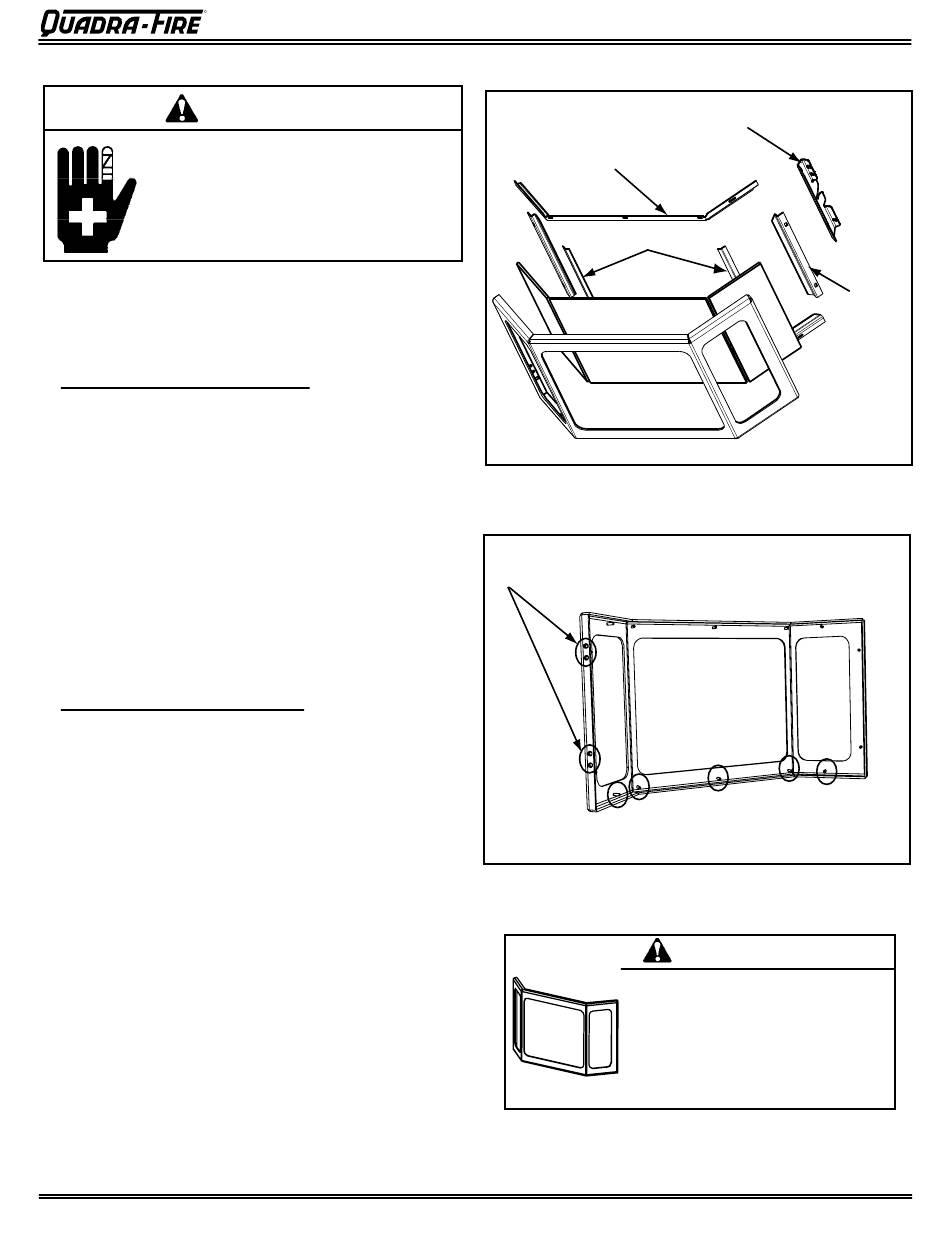

H. Remplacement de la vitre
AVERTISSEMENT
• La vitre en vitrocéramique haute température a
une épaisseur de 5 mm.
• N'UTILISEZ AUCUN AUTRE type de matériau.
• Tout autre matériau peut se casser et
provoquer des blessures.
• Retirez la porte de l'appareil et placez-le face cachée sur
une surface protégée pour éviter de rayer la porte.
• Retirez l'ensemble de la corde de porte.
1. Remplacement de la vitre centrale
REMARQUE : NE PAS LAISSER les séparateurs à air
tomber du cadre supérieur lors de l'enlèvement
ou du remplacement de la vitre centrale.
a. Assurez-vous que l'appareil ait bien refroidi, qu'il a été
débranché et que le ventilateur de tirage est arrêté.
b. À l'aide d'un conducteur à écrous, retirez les (5) écrous
du bas et retirez le cadre en verre du bas. Figure 37.2.
c. Pliez les 2 piquets centraux légèrement vers le haut et
vers l'extérieur et sortez le verre du bas.
d. Faites glisser une nouvelle vitre, replacez les 2 piquets
centraux et réinstallez le cadre en verre du bas.
e. Procédez à l'encordement de la porte.
2. Remplacement de la vitre latérale
REMARQUE :
En retirant la vitre latérale avec le loquet de
porte, vous devez d'abord retirer le loquet de porte
avant de retirer le cadre latéral. Retirez les 4 vis à
l'aide d'un tournevis électrique à tête cruciforme.
a. Assurez-vous que l'appareil ait bien refroidi, qu'il a été
débranché et que le ventilateur de tirage est arrêté.
b. Retirez le cadre en verre.
c. Desserrez le cadre du haut et du bas et pliez légèrement
vers le haut et à l'extérieur.
d. Faites sortir la vitre par le côté et faites glissez la
nouvelle vitre à l'intérieur.
e. Ré-installez le cadre de verre de côté et serrez les
cadres du haut et du bas.
f. Ré-installez le verrou de porte, le cas échéant, et
procédez encore une fois à l'encordement de la porte.
29 juin 2015
Cadre supérieur & inférieur
Piquets centraux
Verre
Figure 37.1
Retirez le verrou de porte en premier
et ensuite le châssis de côté
Enlevez les 5 écrous du cadre inférieur
Figure 37.2
Manipulez la vitre avec prudence.
• Inspectez le joint pour s'assurer qu'il n'est
• Ne PAS cogner, fermer violemment ou
• Ne PAS utiliser l'appareil sans la porte vitrée.
• N'utilisez PAS l'appareil si la vitre est fendue, cassée ou rayée.
7014-179L
Poêle à granulés CB 1200
Verrou de porte
Châssis des porte
montré sans vitre
ou cadres de vitre
AVERTISSEMENT
pas endommagé.
rayer la vitre.
Paroi
latérale
Page 37
