6.3.2.
Niveau de ''CONTROL ET ÉTAT DE L'ÉQUIPEMENT"
(écran menu 1.0). Voir Fig 31
•
Écrans 1.1, 1.3 et écran de confirmation (1.2/1.4)
mettre en marche et arrêter l'équipement au moyen le panneau
de contrôle.
Pour démarrer et arrêter l'équipement, voir des sections 5.1.2 et 5.2.
•
Écran 1.5 et écran de confirmation (1.2/1.4)
un test de batteries. Dans la deuxième file on peut voir l'infor-
mation sur ce test. Messages possibles :
"NON DISPONIBLE": Le test de batteries n'est pas disponible.
"APPUyER <ENTER>": Appuyer sur ce bouton pour com-
mencer le test de batteries.
"EN EXéCUTION": Le test de batteries est en train de commencer.
"CORRECT": Le test de batteries a bien passé.
"NON CORRECT": Le test de batteries n'a pas bien passé.
6.3.3.
Niveau ''MESURES'' (écran menu 2.0). Voir fig. 32
Dû aux quatre configurations différents de l'ONDULEUR...
1.- Entrée triphasée/Sortie triphasée (III/III).
2.- Entrée triphasée/Sortie monophasée -N- (III/I).
3.- Entrée monophasée/Sortie monophasée -L- (I/I).
4.- Entrée monophasée/Sortie triphasée -M- (I/III).
... le nombre d'écrans qu'on peut voir et ses respectives lectures
varieront pour chacun des cas.
Dans le tableau 5 s'indiquent uniquement les écrans qui NE SONT
PAS DISPONIBLES dans quelques configurations, en partant de la
configuration «entrée triphasée/sortie triphasée» comme maximal
exposant conceptuel et représenté dans le sous-menu de la figure
32, dans lequel se montrent valeurs de mesures comme exemple.
Les lectures montrées pour des équipements monophasés seront
d'accord avec leur condition.
CONTROL ET ÉTAT
DE L'ÉQUIPEMENT

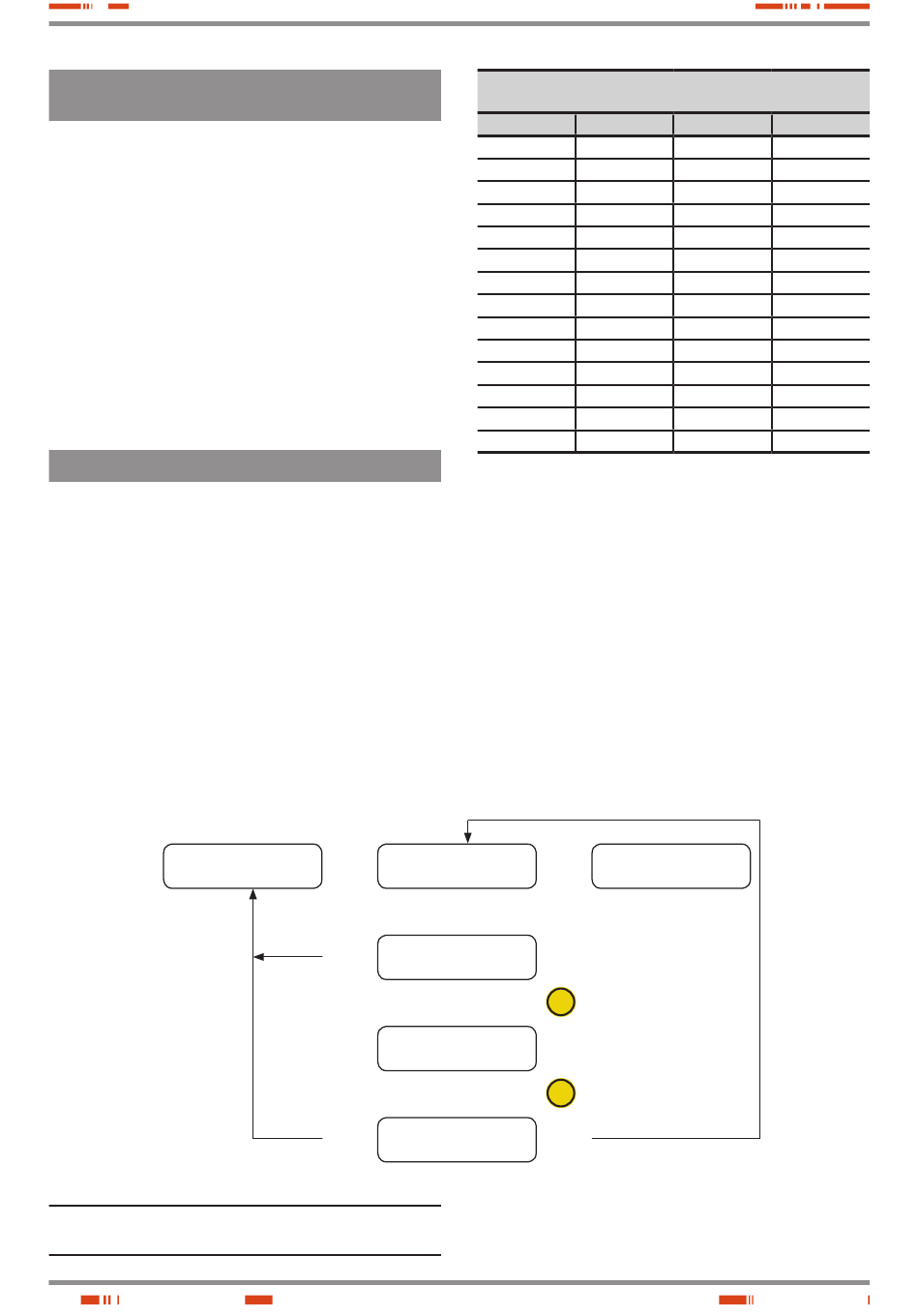

Fig. 31.
Sous-menu d'écrans 1.0. Diagramme pour mettre en
marche et arrêter l'ONDULEUR.
30
: pour
: pour ordonner
()
OND. EN STAND-BY
()
<ENT> POUR DÉMARRER
écran 1.0
(ENT)
<ENT> POUR CONFIRMER
(ESC)
<ESC> POUR ANNULER
(ENT)
OND. EN FUNCTIONNEMENT
<ESC> POUR ARRÊTER
(ESC)
<ENT> POUR CONFIRMER
(ESC)
<ESC> POUR ANNULER
Écrans de mesures NON DISPONIBLES selon configuration de l'ON-
(III / III)
-N- (III / I)
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
2.22
-
2.23
-
2.24
-
2.25
-
2.26
-
2.27
-
2.30
Tableau 5.
écrans de mesures NON DISPONIBLES selon la
configuration de l'ONDULEUR.
•
Écran 2.1
: Tensions d'entrée phase-phase (unités 0,1V).
•
Écran 2.2
: Tensions d'entrée phase-neutre pour triphasée, ou
phase-neutre pour monophasée (unités 0,1V).
•
Écran 2.3
: Courants d'entrée pour chaque phase pour tri-
phasée, ou de la phase pour monophasée (unités 0,1A).
•
Écran 2.4
: Tensions de sortie phases-neutre pour triphasée,
ou phase-neutre pour monophasée (unités 0,1V).
•
Écran 2.5
: Courants de sortie pour chaque phase pour tri-
phasée, ou de la phase pour monophasée (unités 0,1A).
•
Écran 2.6
: Tensions de sortie onduleur phases-neutre pour tri-
phasée, ou phase-neutre pour monophasée (unités 0,1V).
•
Écran 2.7
: Courants de sortie onduleur pour chaque phase
pour triphasée, o de la phase pour monophasée (unités 0,1A).
()
()
TEST DES BATTERIES
()
()
<état>
écran 1.1
i
écran 1.2
ONDULEUR mise en marche «écran
1.1» se substitue par «écran 1.3».
i
écran 1.3
ONDULEUR arrêté (en Bypass)
«écran 1.3» se substitue par «écran
1.1».
(ENT)
écran 1.4
DULEUR
-L- (I / I)
-M- (I / III)
2.1
2.1
2.14
2.14
2.15
2.15
2.16
2.16
2.17
2.17
2.18
2.18
2.19
2.19
2.22
-
2.23
-
2.24
-
2.25
-
2.26
-
2.27
-
2.30
-
écran 1.5
