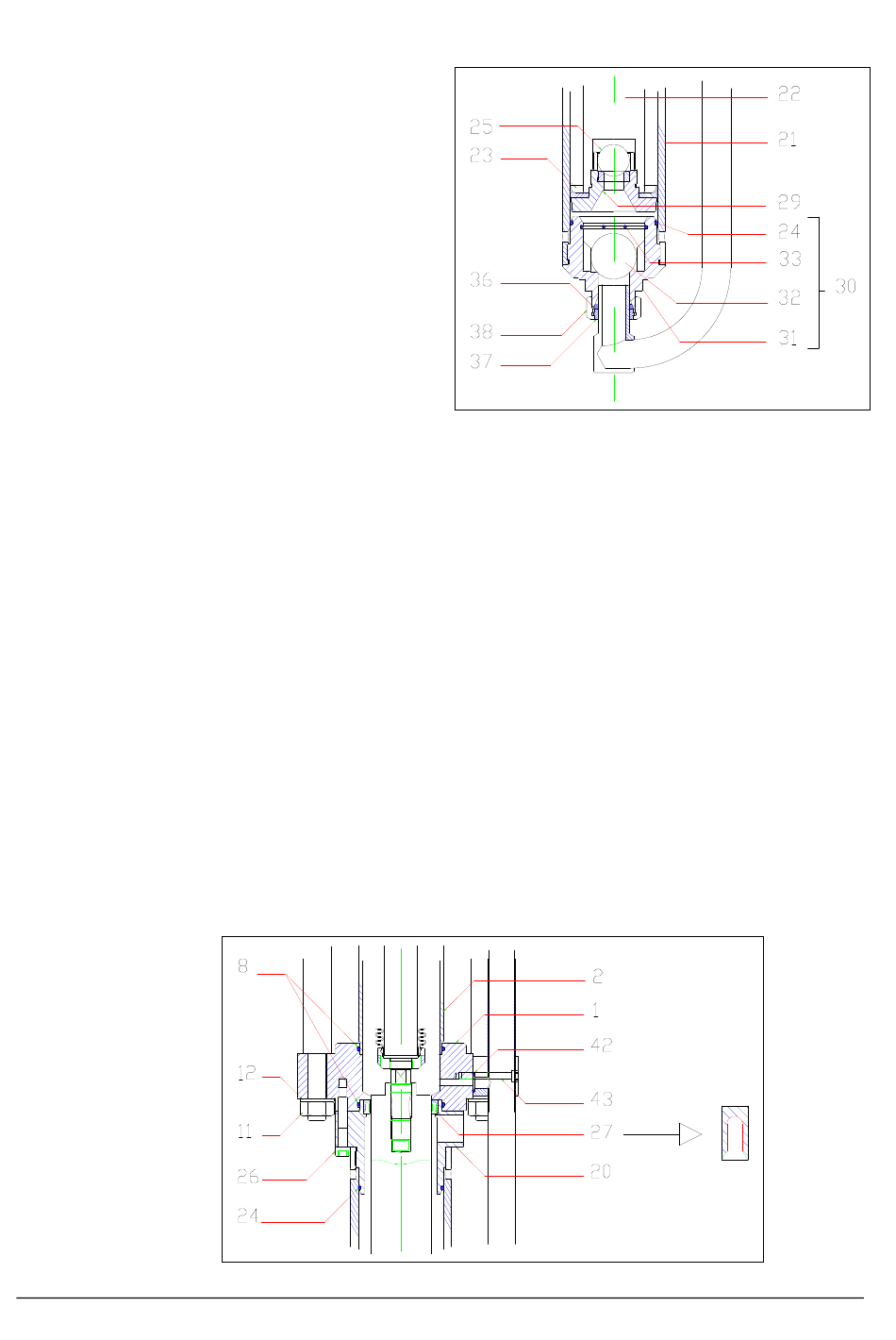

CLAPET D'ASPIRATION
Dévisser le clapet d'aspiration (30).
(Si le cylindre (21) reste solidaire du clapet
d'aspiration, dévisser l'ensemble, puis
maintenir le cylindre (21) à l'aide d'une
broche passée dans les trous du cylindre
prévus à cet effet).
La bille (32) tient sur le corps du clapet (31)
à l'aide du jonc circulaire (33).
Nettoyer les pièces.
Remonter le clapet d'aspiration (30) et le
joint (24) en changeant les pièces si
nécessaire.
CYLINDRE
Le cylindre (21) est percé d'un trou à chaque extrémité pour faciliter le démontage.
En fonction de la pièce qui se dévisse en premier, passer une broche dans l'un de ces trous pour
dévisser l'autre partie.
Au remontage, ne pas oublier les 2 joints (24).
CLAPET DE REFOULEMENT ET GARNITURE MOBILE
Dévisser le cylindre (21) et le tirer vers le bas.
Dévisser le clapet de refoulement (29) en maintenant le piston (22).
Extraire la bille (25) et la garniture mobile (joint coupelle 23).
Nettoyer les pièces et les remonter en changeant les joints si nécessaire.
JOINT D'ETANCHEITE SUPERIEUR
Dévisser les 4 vis (26).
Extraire le joint d'étanchéité (27) en tirant la bride de refoulement (20) vers le bas.
Changer le joint d'étanchéité (27), les joints toriques (8 et 24).
Remonter les pièces en effectuant les opérations en sens inverse.
Respecter le sens de montage du joint (27).
SAMES KREMLIN
- 2 -
N° : 578.065.110-FR-2102
