12.2.2 Montage du clapet pneumatique

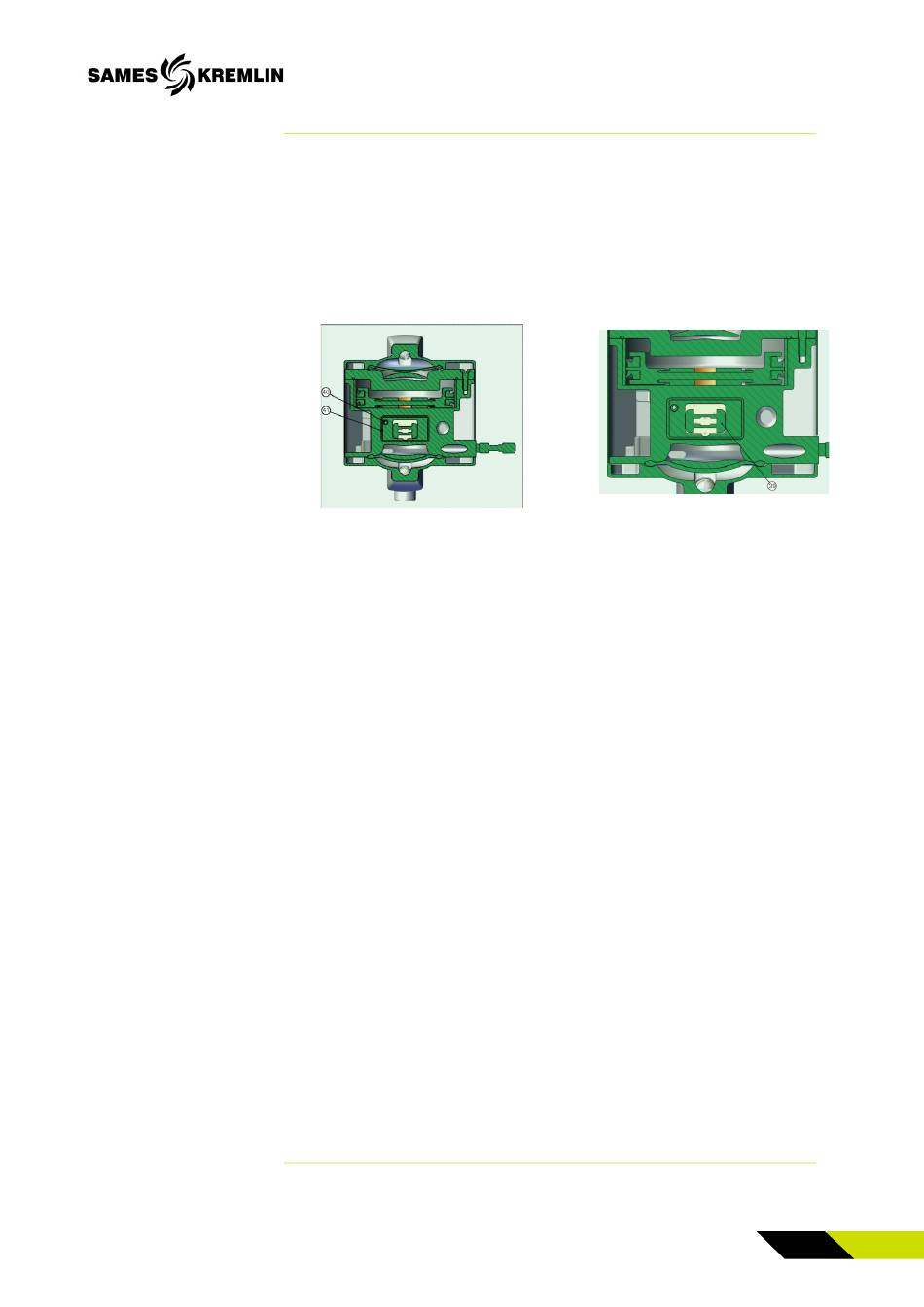

Fig. 11: Position de la plaque céramique et du bloc de clapets pneumatiques
582116110-FR-indJ-Pump-04d140.docx
Démontage et remplacement des éléments de la pompe
Placer les joints (40 et 41) dans les rainures de la pièce
centrale de la pompe
Les joints conservent mieux leur position lorsqu'ils sont graissés.
Placer le tiroir obturateur contrôle (39) avec le côté étroit en
avant au milieu de la pompe.
Insérer la plaque céramique (42) dans la partie centrale de
la pompe de manière à ce qu'un trou s'aligne avec le joint
torique (40) (voir Fig. 11, à gauche).
Monter le bloc de distributeur pneumatique (49) dans l'ordre
inverse.
Avant le montage, lubrifier les joints d'étanchéité et les joints
toriques (par ex. avec Fuchs® Renolit Unitemp 2) et éviter
d'endommager les joints et les joints toriques lors du montage.
Monter les joints de piston (45) sur le piston (48) de manière à
ce que les lèvres d'étanchéité se fassent face.
Insérer le piston (48) dans le bloc de distributeur pneumatique
(49).
Remonter les joints toriques (46) sur les bouchons (47) et
monter ceux-ci par le côté dans le bloc distributeur
pneumatique (49).
Insérer le joint (50) dans la rainure extérieure du bloc
distributeur pneumatique (49).
Placer les joints (43 et 44) dans la rainure du bloc distributeur
pneumatique (49).
Lors du montage, veiller à ce que les joints toriques ne sortent
pas des rainures et ne soient pas endommagés.
