13

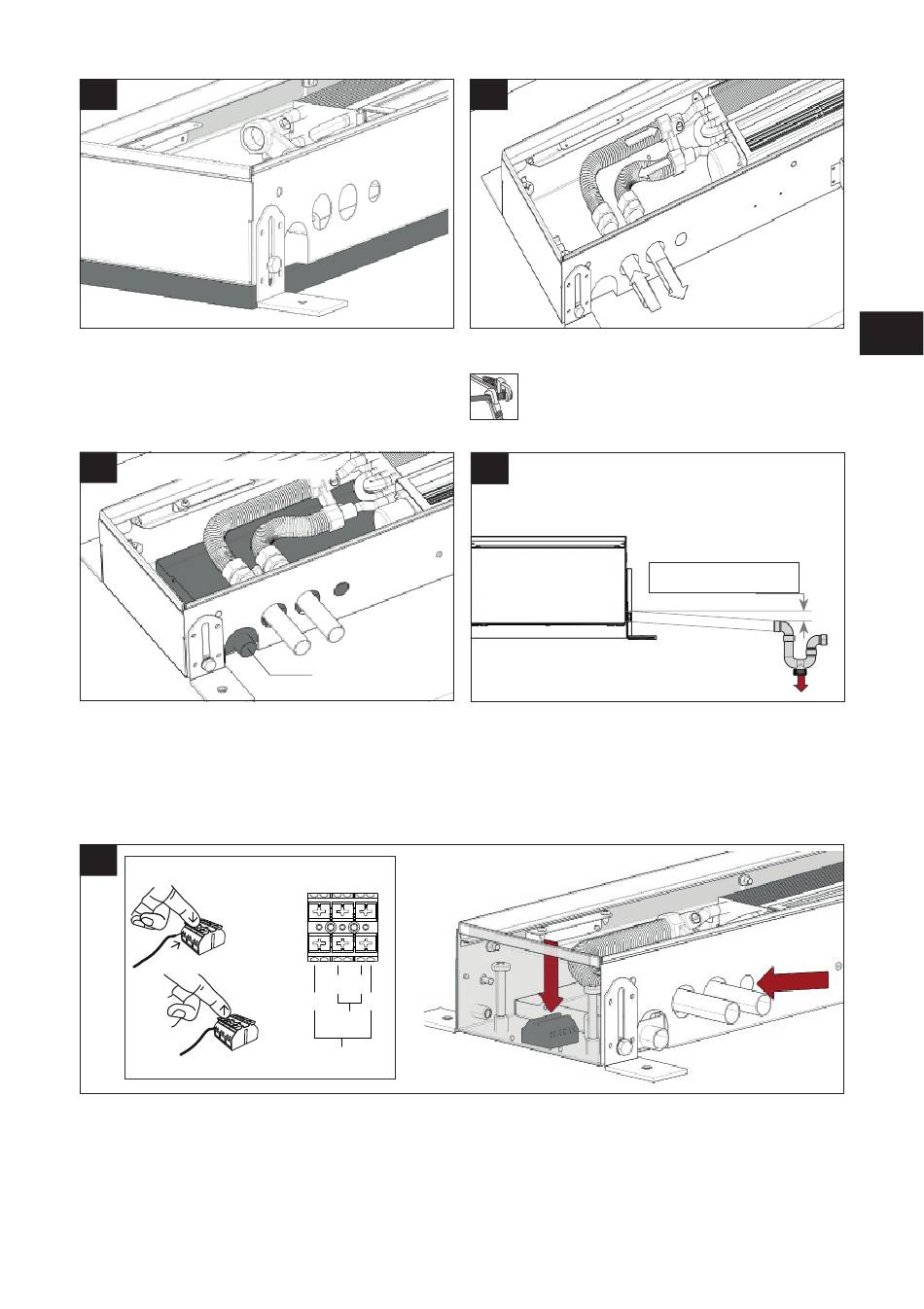

Indien het toestel niet vlak op de vloer bevestigd wordt, moet de
ruimte onder het toestel worden opgevuld .
15
ENKEL CLIMA CANAL H10
Wanneer de condensafvoerleidingen op het toestel worden
aangesloten, moet het buizensysteem voldoende worden onder-
steund, zodat bij (eventuele) belasting van de leidingen deze niet
op het condensafvoerbakje van het toestel komt .
17
1
2
3
Aan de kant van de hydraulische aansluiting bevindt zich ook het aansluitblokje voor de elektrische aansluiting.
CLIMA CANAL H8 / H10 | HANDLEIDING | 9 MAART 2020, 15:00
14
Hydraulische aansluiting : Overzicht van aansluitingen op de
warmtewisselaar .
16
0 2cm
De condensafvoerbuis moet voorzien zijn van een geurafsluiter.
Voorzie steeds een aftapdop aan het onderste deel van de hevel
om een snelle reiniging mogelijk te maken. Giet water in de
condensopvang en controleer of deze normaal leeg loopt. Zo niet,
controleer de afloophoek.
+ -
+ -
24VDC
0...10V
Hydraulische aansluiting tegenhouden bij montage !
ENKEL CLIMA CANAL H10
NL
3 cm/m
11
