Net-2/3 Pocket
Description de l'appareil
Caractéristiques
Le nœud Showtec NET-2/3 Pocket est un dispositif de routage réseau de pointe qui convertit le réseau
Art-NET ou sACN en DMX-512 et vice-versa. Il permet une transmission de 1 024 canaux DMX max. via un
seul câble Ethernet. Le NET-2/3 Pocket peut être configuré à distance via une interface web et alimenté
grâce à la technologie PoE (Power-over-Ethernet). Il prend en charge les options de fusion Backup,
Normal, Single, HTP et LTP.
●
DMX : 2 univers (entrée et / ou sortie)
●
Réseau : RJ45
●
Vitesse de transmission des données : 1 Gbps
●
Tension d'entrée : 12 V C.C., 500 mA PoE
●
Consommation : 8 W
●
Connexions : 2 entrées / sorties XLR à 3 broches, connecteurs RJ45, connecteur d'alimentation C.C.
●
Alimentation : PoE, adaptateur d'alimentation C.A.
●
Protocoles pris en charge : Art-Net, sACN, TCP / IPv4, DMX-512-A
●
Configuration : panneau de contrôle, interface web
●
Options de fusion : HTP, LTP, fusion normale, sauvegarde
●
Taux de rafraîchissement DMX : 40 Hz par défaut (réglable de 10 à 40 Hz)
●
Affichage : OLED
●
Indice de protection : IP-20
●
Température de fonctionnement : de 0 à 40 °C
●
Dimensions : 115 x 67 x 44 mm (l x P x H)
●
Poids : 0,3 kg

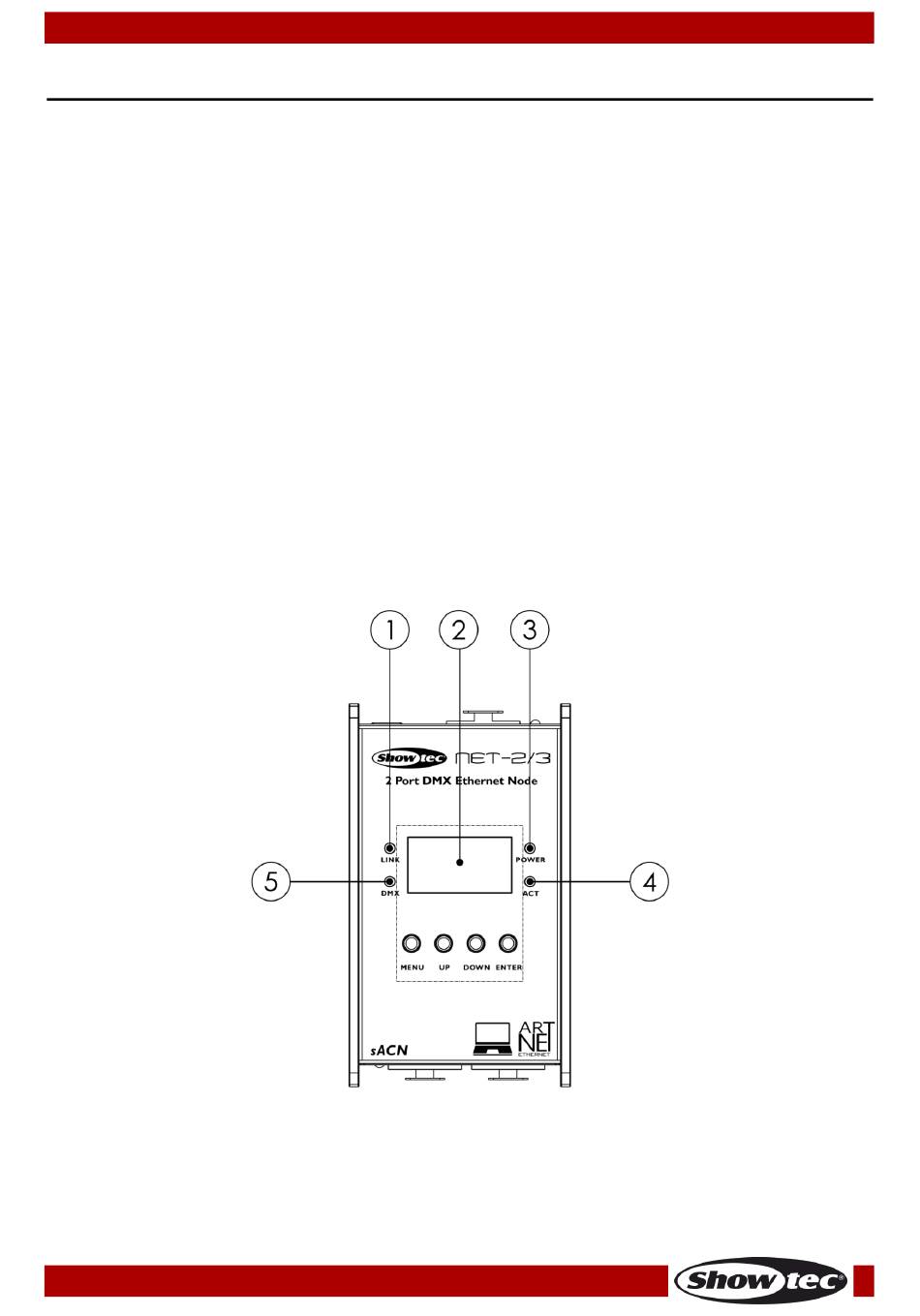

Vue de dessus
01) Témoin LED de liaison. Ce témoin s'allume lorsqu'un signal réseau est reçu.
02) Panneau de contrôle. Affichage OLED avec boutons.
03) Témoin LED d'alimentation. Ce témoin s'allume lorsque l'appareil est alimenté.
04) Témoin LED d'activité. Ce témoin s'allume lorsqu'il y a une activité réseau.
05) Témoin LED DMX Ce témoin s'allume lorsqu'un signal DMX est présent.
Code commande : 50807
6
Schéma 1
