Net-2/3 Pocket
Fonctionnement
Le Net-2/3 Pocket peut être configuré pour convertir des signaux DMX en protocole Art-Net ou sACN, et
inversement. Il est possible de choisir parmi les options de configuration suivantes :
●
Conversion du protocole Art-Net/sACN en 2 sorties DMX.
●
Conversion de 2 entrées DMX en protocole Art-Net/sACN
●
Clone d'une entrée DMX en une sortie DMX et un protocole Art-Net / sACN
●
Fusion HTP/LTP de 2 univers Art-Net / sACN en une sortie DMX
●
Fusion HTP/LTP d'une entrée DMX et d'un protocole Art-Net / sACN en une sortie DMX
Une fois configuré en sortie, chaque port DMX peut fusionner avec jusqu'à 2 sources de réseau. Les
données fusionnées sont envoyées aux ports DMX ou bouclées vers l'Ethernet en tant qu'univers. 2
univers de réseau peuvent être activés sur chaque port DMX : un univers primaire (principal) et un univers
secondaire (additionnel). L'univers primaire et celui secondaire peuvent utiliser différents protocoles (Art-
Net ou sACN). Reportez-vous à la section 4. Réglage du port DMX à la page 16 pour en savoir plus sur les
réglages de configuration des ports.
L'appareil prend en charge les modes de fusion suivants :
●
SINGLE : fusion désactivée. Le signal DMX est envoyé vers le port DMX à partir de l'univers Art-Net ou
sACN primaire.
●
HTP (Highest Takes Precedence) : l'appareil compare les valeurs de l'univers primaire et de celui
secondaire au niveau de leurs entrées et envoie la valeur la plus élevée vers le port DMX, et ce, pour
chaque canal DMX associés aux deux univers.
●
LTP (Latest Takes Precedence) : l'appareil compare les valeurs de l'univers primaire et de celui
secondaire au niveau de leurs entrées et envoie la valeur la modifiée en dernier vers le port DMX, et
ce, pour chaque canal DMX associés aux deux univers.
Une fois configuré comme entrée, le port DMX peut convertir le signal DMX-512 en protocole Art-Net ou
sACN. Le type et le protocole d'univers correspondant au port d'entrée sont toujours issus de l'univers
primaire. Le Net-2/3 Pocket prend aussi en charge la fonction BACKUP (sauvegarde). En cas de
problème, ou en l'absence de valeurs DMX pendant plus de 3 secondes sur l'univers primaire Art-
Net/sACN, le Net-2/3 Pocket commence à envoyer les valeurs DMX au port de sauvegarde.

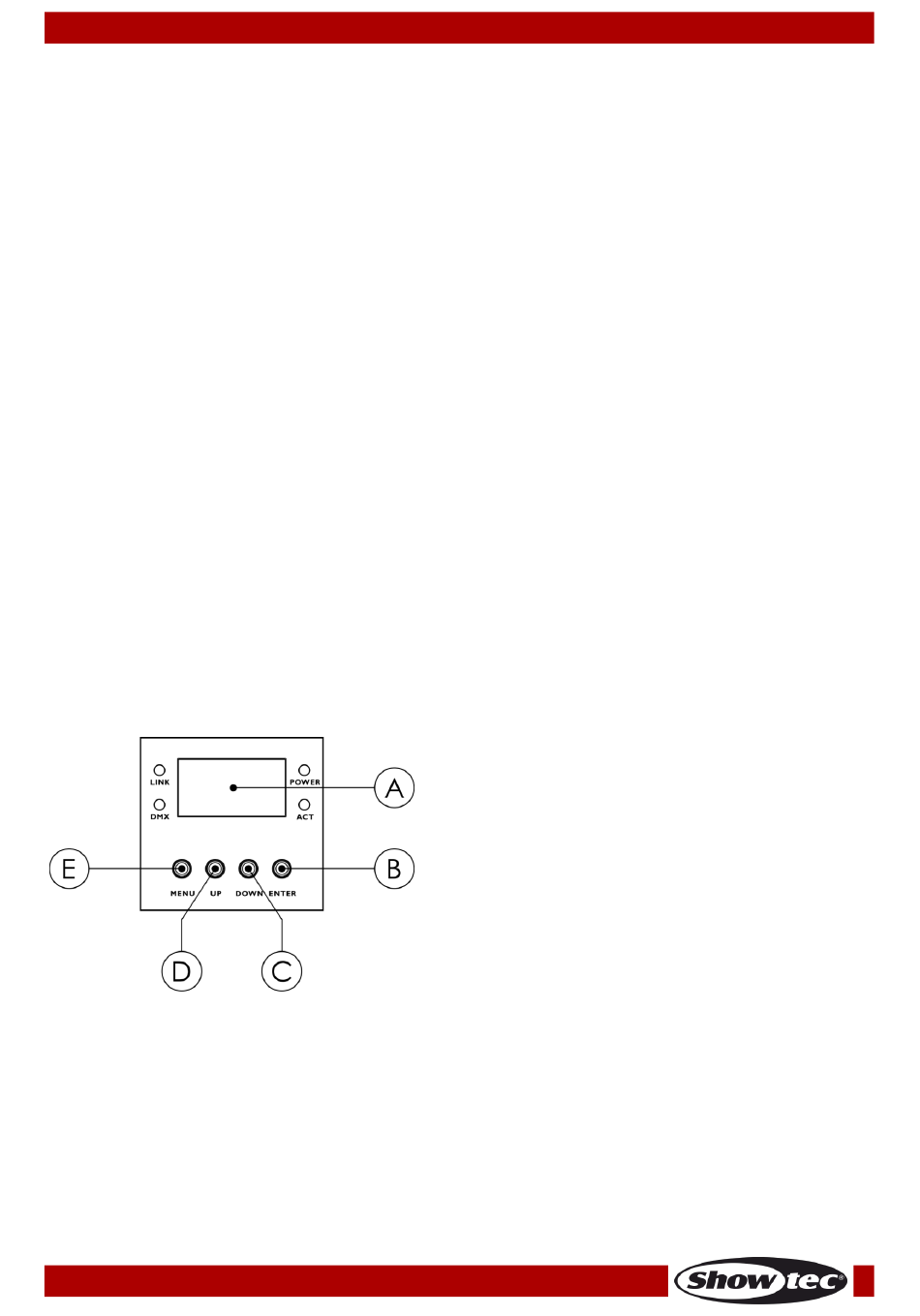

Panneau de commande
●
Utilisez les boutons UP / DOWN pour naviguer dans les menus, augmenter / diminuer les valeurs
numériques ou naviguer dans un ensemble de caractères.
●
Utilisez le bouton ENTER pour ouvrir le menu souhaité ou régler la valeur en cours de sélection.
●
Utilisez le bouton MENU pour sortir du menu actuel et / ou revenir au menu principal.
Au cas où vous ayez fait pivoter l'écran à 180°, la fonction des boutons situés sur le panneau de
commande est inversée. Pour changer l'orientation de l'écran, consultez la section 5. Réglage de
l'écran à la page 17.
●
Le bouton MENU fonctionne comme bouton ENTER, et inversement.
●
Le bouton UP fonctionne comme bouton DOWN, et inversement.
Code commande : 50807
A)
Écran OLED
B)
Bouton ENTER
C)
Bouton UP
D)
Bouton DOWN
E)
Bouton MENU
Schéma 7
12
