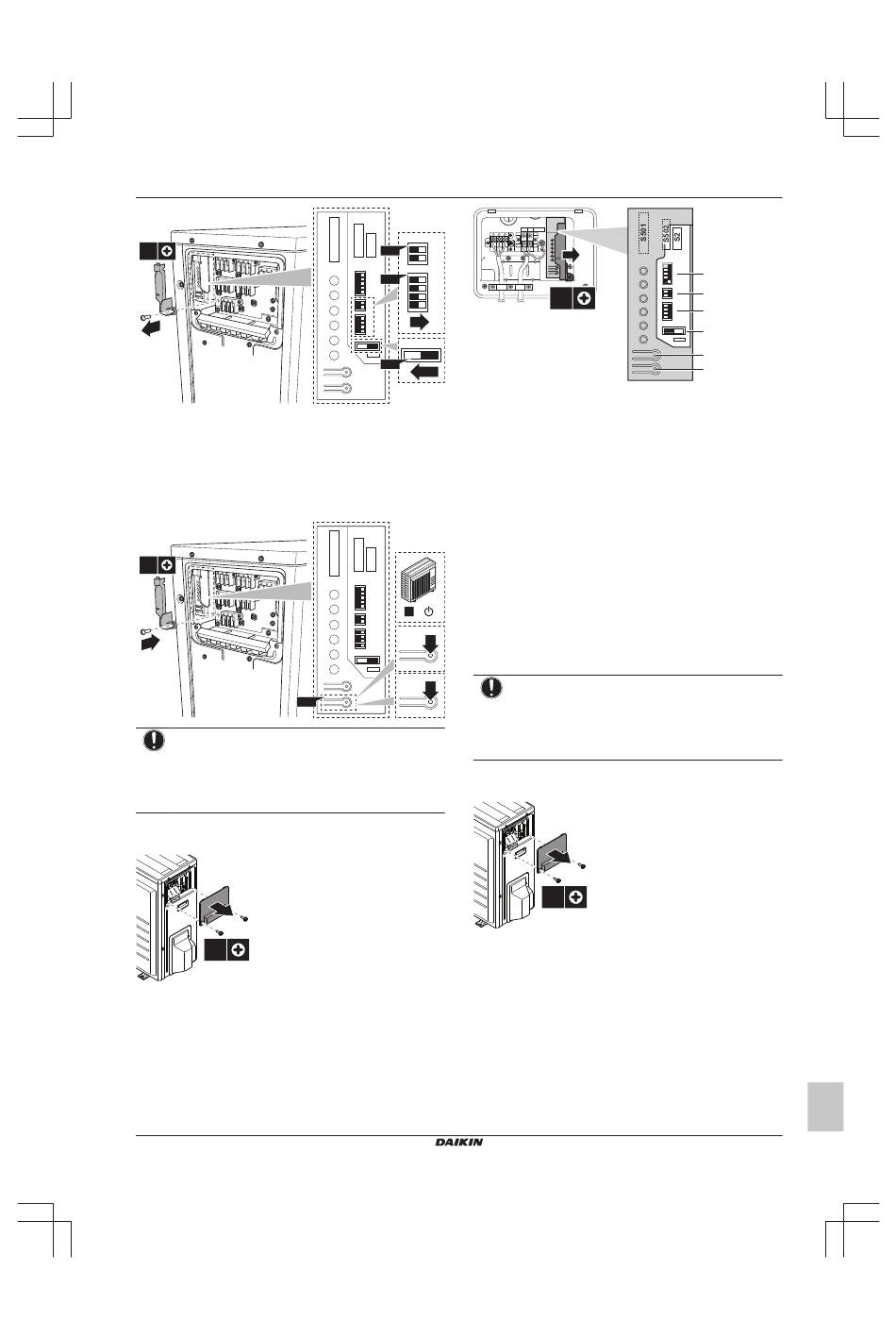

Daikin Split R32 Série Manuel D'installation page 65

1×
1
6 Remontez le couvercle du commutateur de la carte de circuit
imprimé d'entretien.
7 ACTIVEZ l'unité extérieure.
8 Appuyez sur le commutateur de rafraîchissement forcé SW1
pour activer le rafraîchissement forcé.
9 Appuyez sur le commutateur de rafraîchissement forcé SW1
pour arrêter le rafraîchissement forcé.
1×
4
SW1
REMARQUE
Veillez à ce que, lors du rafraîchissement forcé, la
température de l'eau reste supérieure à 5°C (reportez-vous
à la température indiquée par l'unité intérieure). Pour ce
faire, vous pouvez par exemple activer tous les
ventilateurs des unités de ventilation.
10 COUPEZ l'alimentation.
11 Retirez le couvercle du coffret électrique.
2×
12 Démontez le couvercle de la carte de circuit imprimé
d'entretien.
(A)RXP20~35M5V1B
Série Split R32
3P519299-5B – 2018.12
ON OFF
2
SW5
1 2 3
1
A SW6
4
3
1
2
2
1
1
2
4
2
3
3
2
1
4
COOL HEAT
5
SW2
3
13 Réglez les microcommutateurs SW5 et SW6 sur ARRÊT.
14 Réglez le microcommutateur SW2 sur COOL.
15 Remontez le couvercle de la carte de circuit imprimé
d'entretien.
16 Mettez l'alimentation de nouveau en MARCHE. Passez à
l'étape suivante dans les 3 minutes après le redémarrage.
17 Pour démarrer le rafraîchissement forcé, appuyez sur le
commutateur de fonctionnement du rafraîchissement forcé
SW1.
18 Pour arrêter le rafraîchissement forcé, appuyez de nouveau sur
le commutateur de fonctionnement du rafraîchissement forcé
SW1.
19 Mettez l'alimentation à l'ARRÊT, retirez le couvercle du coffret
A électrique et le couvercle de la carte de circuit imprimé
d'entretien et replacez les microcommutateurs SW5, SW6 et
1
5 =
SW2 sur leur position initiale.
2
20 Remontez le couvercle de la carte de circuit imprimé d'entretien
3 6
et le couvercle du coffret électrique, et remettez l'alimentation
4
en MARCHE.
5
7
21 COUPEZ l'alimentation.
22 Retirez le couvercle du coffret électrique.
23 Démontez le couvercle de la carte de circuit imprimé
d'entretien.
6 Mise au rebut
L N PWR
L N
E
A
D
C
B
1 A
2
1×
2 1
4
3 3
2
1
4
COOL HEAT
5
REMARQUE
Veillez à ce que, lors du rafraîchissement forcé, la
température de l'eau reste supérieure à 5°C (reportez-vous
à la température indiquée par l'unité intérieure). Pour ce
faire, vous pouvez par exemple activer tous les
ventilateurs des unités de ventilation.
2×
SW4
SW6
SW5
SW2
SW3
SW1
