TransTig
2200 Comfort

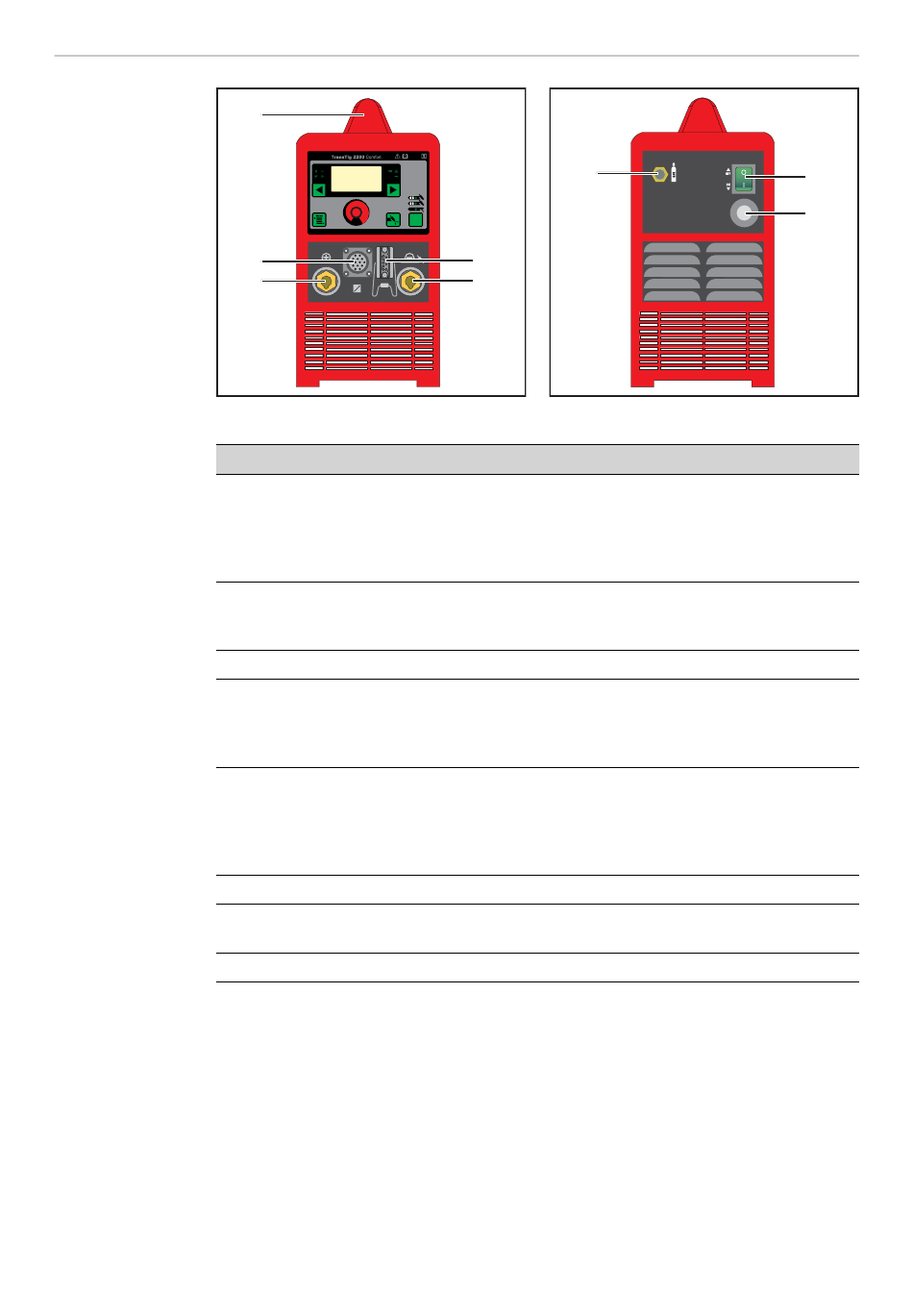

TransTig 2200 Comfort - Face avant
Nº
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
34
(3)
(2)
(1)
Fonction
Connecteur (+) à verrouillage à baïonnette
pour raccorder
-
le câble de mise à la masse pour le soudage TIG
-
le câble d'électrode ou câble de mise à la masse pour le soudage manuel à
l'électrode enrobée (en fonction du type d'électrode)
Raccord LocalNet
raccord standardisé pour extensions du système (par exemple commande à dis-
tance, torche de soudage JobMaster TIG, etc.)
Poignée de transport
Raccord Commande de la torche
-
pour raccorder la fiche de commande des torches de soudage classiques
-
Entrée pour le signal de protection anti-collision lors de la connexion d'une
interface robot ou d'un coupleur de bus de terrain
Connecteur (-) à verrouillage à baïonnette
pour raccorder
-
la torche de soudage TIG
-
le câble d'électrode ou câble de mise à la masse pour le soudage manuel à
l'électrode enrobée (en fonction du type d'électrode)
Raccord de gaz de protection
Interrupteur secteur
pour la mise en service et hors service de la source de courant
Câble secteur avec anti-traction
(6)
(4)
(5)
TransTig 2200 Comfort - Face arrière
(7)
(8)
