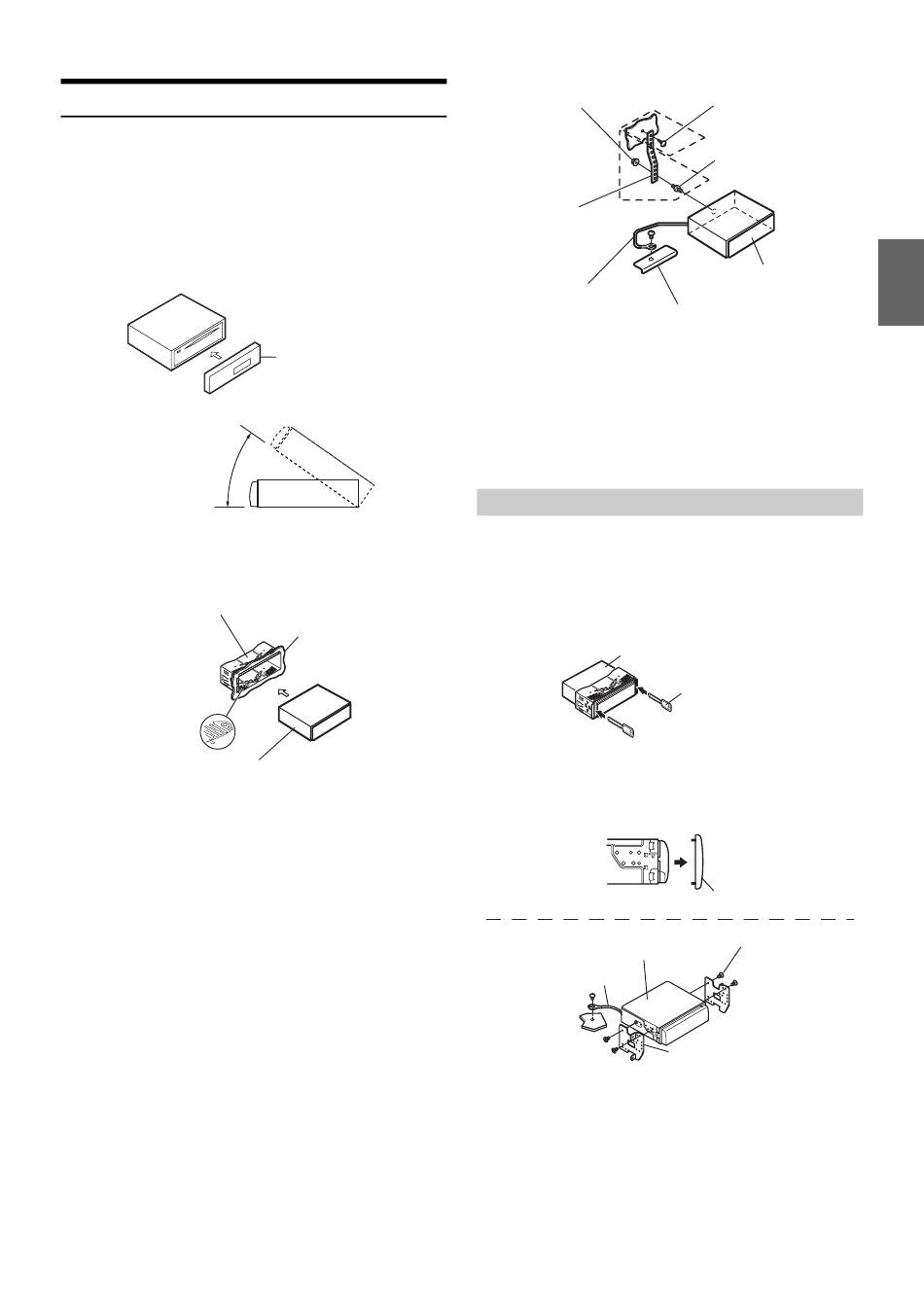

Installation
Attention
Lorsque vous installez cet appareil dans votre véhicule, ne retirez
pas le panneau avant amovible.
Si vous retirez le panneau avant pendant l'installation, vous
risquez d'exercer une trop forte pression et de plier la plaque en
métal qui le maintient en place.
L'unité principale doit être fixée à moins de 35 degrés du plan
horizontal, de l'arrière vers l'avant.
Moins de 35 °
1
Enlevez la gaine de montage de l'unité principale
(reportez-vous à la section « Retrait » à la page 43).
Gaine de montage (fournie)
Plaques de
compression*
Cet appareil
* Si la gaine de montage installée n' é pouse pas bien la forme du
tableau de bord, vous pouvez plier légèrement les plaques de
compression pour remédier au problème.
2
Renforcez l'appareil principal avec une attache de
montage métallique (non fournie). Fixez le fil de terre de
l'appareil à un point métallique propre à l'aide d'une vis
*1
(
) déjà attachée au châssis du véhicule.
Reliez chaque fil d'entrée d'un amplificateur ou égaliseur au fil
de sortie correspondant de l'arrière gauche du CDE-136BT.
Raccordez tous les autres fils du CDE-136BT de la manière
décrite à la section RACCORDEMENTS.
Panneau avant
amovible
Tableau de bord
Écrou à six pans (M5)
Attache de
montage
en métal
Fil de terre
Remarque
*2
• Pour la vis «
», utilisez une vis adaptée à l'emplacement de montage
choisi.
3
Insérez le CDE-136BT dans le tableau de bord jusqu'à ce
que vous entendiez un clic. De cette façon, l'appareil sera
convenablement fixé et ne risquera pas de tomber
accidentellement du tableau de bord.
Retrait
1
Retirez le panneau avant amovible.
2
Insérez les clés de support dans l'appareil, le long des
guides latéraux. L'appareil peut maintenant être retiré de
la gaine de montage.
Cet appareil
3
Retirez l'appareil en le maintenant déverrouillé.
VOITURE JAPONAISE
Cet appareil
Fil de terre
3
*
Remarque
• Fixez le fil de terre de l' a ppareil à un point métallique propre à l' a ide
*3
d'une vis (
) déjà attachée au châssis du véhicule.
Vis
2
*
Filetage de boulon
1
*
Cet appareil
Châssis
Clés de support
(fournies)
Façade avant
Vis (M5 × 8)
(fournie)
Applique de montage
43
-FR
