5.3
INSTALLATION ET REMPLACEMENT DES FUSIBLES
Le module F est équipé d'un indicateur de fusion de fusible. Si
l'indicateur change cette couleur allant du blanc au rouge, cela
signifie qu'il y a au moins 1 fusion de fusible. Cela permettra éga-
lement déclencher automatiquement toutes les trois phases du
sectionneur de fusible. Il rend également impossible le fonctionne-
ment du sectionneur avant que le fusible(s) fusionné(s) a(ont) été
remplacé(s).
Conforme à la norme CEI 60282-1, il est conseillé de remplacer
les 3 fusibles même si seulement 1 ou 2 a fusionné.
Le remplacement des fusibles doit être fait comme indiqué par la
séquence d'images ci-contre.
Les combinaisons dotées d'interrupteurs-sectionneurs à fusibles
sont fournies sans les fusibles montés.

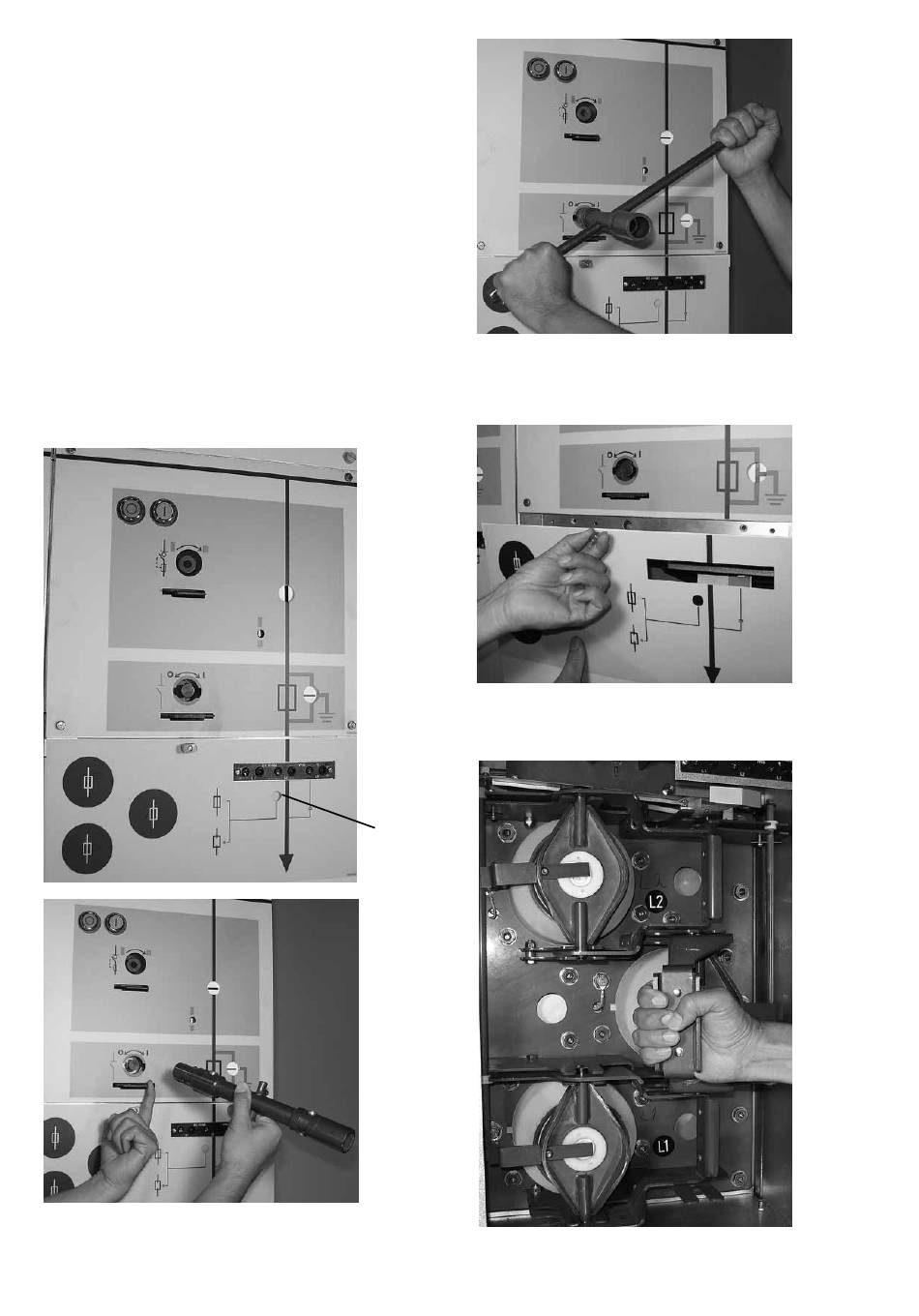

Pour l'installation des fusibles, suivre la séquence d'images de 1 à 9.
1. Avant d'introduire le levier dans le sectionneur de terre,
déplacer le support d'interverrouillage sur la gauche.
2. Fermer le sectionneur de terre en tournant le levier de
manœuvre dans le sens des aiguilles d'une montre.
3. Tourner le bouton dans le sens contraire des ai-
guilles d'une montre et extraire le panneau d'accès
frontal en l'inclinant, pour accéder aux fusibles.
Témoin de
fusion de
fusible
4. Tirer la poignée et ouvrir le compartiment de fusibles.
