7.4. Etalonnage d'une sortie analogique CAN O-420
L'étalonnage du CAN O-420 consiste à régler le zéro à un signal de sortie de 4mA (zérotage) et le fond d'échelle à
20mA (calibration). Cette opération requiert l'utilisation d'un voltmètre placé sur la sortie du module CAN O-420.
MENU
F1 : Select Node
F2 : Measure
Make choice
Select Node
NODE:
01
Pour plus d'informations sur la fonction F1 et la sélection d'un nœud
reportez vous à la section 4.5, page 11.
MENU
F2 : Measure
F3 : Calibration
Make choice
SHIFT puis 2 pour faire défiler les options
Cal CAN0420 NODE
1:
4mA Calibr.
2: 20mA Calibr.
Set 4mA point
Node:
31
Cal. Value: 158
Ok:Ent/Can.:Spc
Set 4mA point
Node:
31
Cal. Value: 158
Ok:Ent/Can.:Spc
Confirmation
Save parameters?
Yes:Ent/No:Space
Calibration End
Node: 31
Calibr. OK
Press Enter
Utilisation - OctoPRO
Man-OctoPRO-UT-Fr-V1R2.doc
F6
F1
Adresse nœud
ENTER
F8
F3
END
1
40.00mV
DC
+ -
Voltmètre

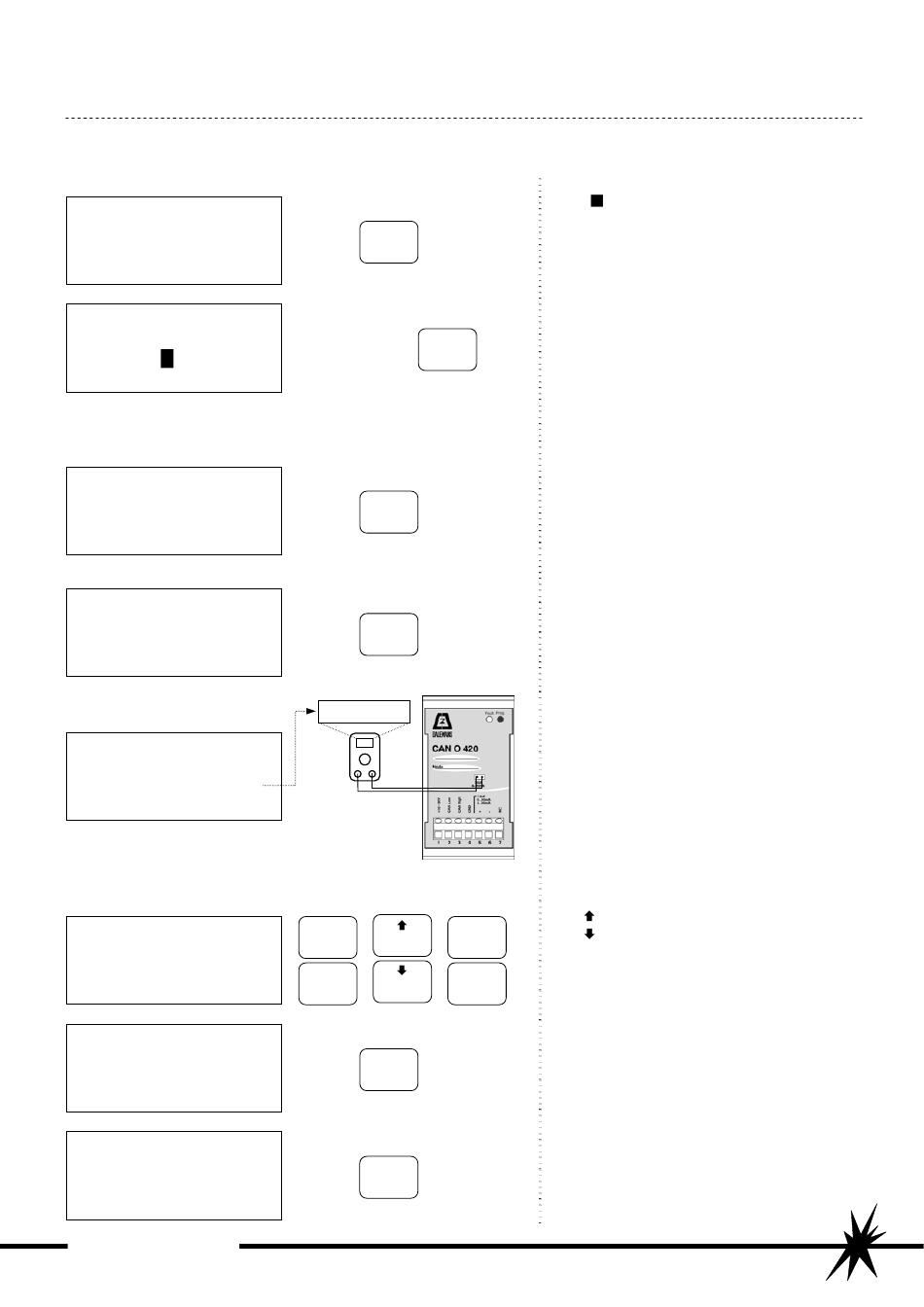

Figure 26 : Zérotage du CAN O-420
HOME
Pg Up
7
8
END
Pg Dn
2
1
ENTER
ENTER
Zérotage du CAN O-420
• A partir du menu principal, choisissez la
fonction Select Node (Cfr. 4.5 - p11) en
appuyant sur F1.
• Entrez l'adresse du nœud à étalonner et
appuyez sur ENTER.
• Si le mode "Automatique" n'est pas activé
(Cfr. 4.4 - p10), sélectionnez le type de
module CANO420 et sa gamme de
mesure par la fonction F10 (Cfr. page 9).
• A partir du menu principal, choisissez la
fonction Calibration en appuyant sur F3.
• Choisissez
appuyant sur la touche 1.
• Raccordez le voltmètre sur le signal de
sortie du module CAN O-420.
• A l'aide des touches de navigation,
ajustez Cal. Value de façon à obtenir
40mV (±0.25mV) sur le voltmètre, ensuite
appuyez sur ENTER.
.............Incrémente de 1 (+0.25mV)
..............Décrémente de 1 (-0.25mV)
Pg Up .......Incrémente de 5 (+1.25mV)
9
Pg Dn .......Décrémente de 5 (-1.25mV)
END..........Cal. Value = 300 (±75mV)
3
HOME.......Cal. Value = 50 (±12mV)
• Appuyez sur ENTER pour confirmer le
zérotage ou sur SPACE pour l'annuler.
• Le zérotage est terminé, appuyez sur
ENTER pour revenir au menu principal.
l'option
4mA
Calibr.
en
29
