6.2. Modification de l'adresse d'un nœud CAN (F8)
La fonction F8 (Nbr Node) permet d'attribuer une nouvelle adresse à un nœud du système bus Dalemans.
Après avoir modifié l'adresse d'un nœud, il est nécessaire de le reconfigurer à l'aide d'un PC équipé du
programme OctoBUS Configurator.
MENU
F7 : Change Stat
F8 : Nbr Node
Make choice
SHIFT puis 2 pour faire défiler les options
Set Node Adr.
Node:
1
Start Press Ent.
Set Node Adr.
Node:
1
Address node
Exit Press Enter
Pour sortir de ce menu et revenir au menu principal appuyez sur ENTER
Bouton Prog.
LED Fault

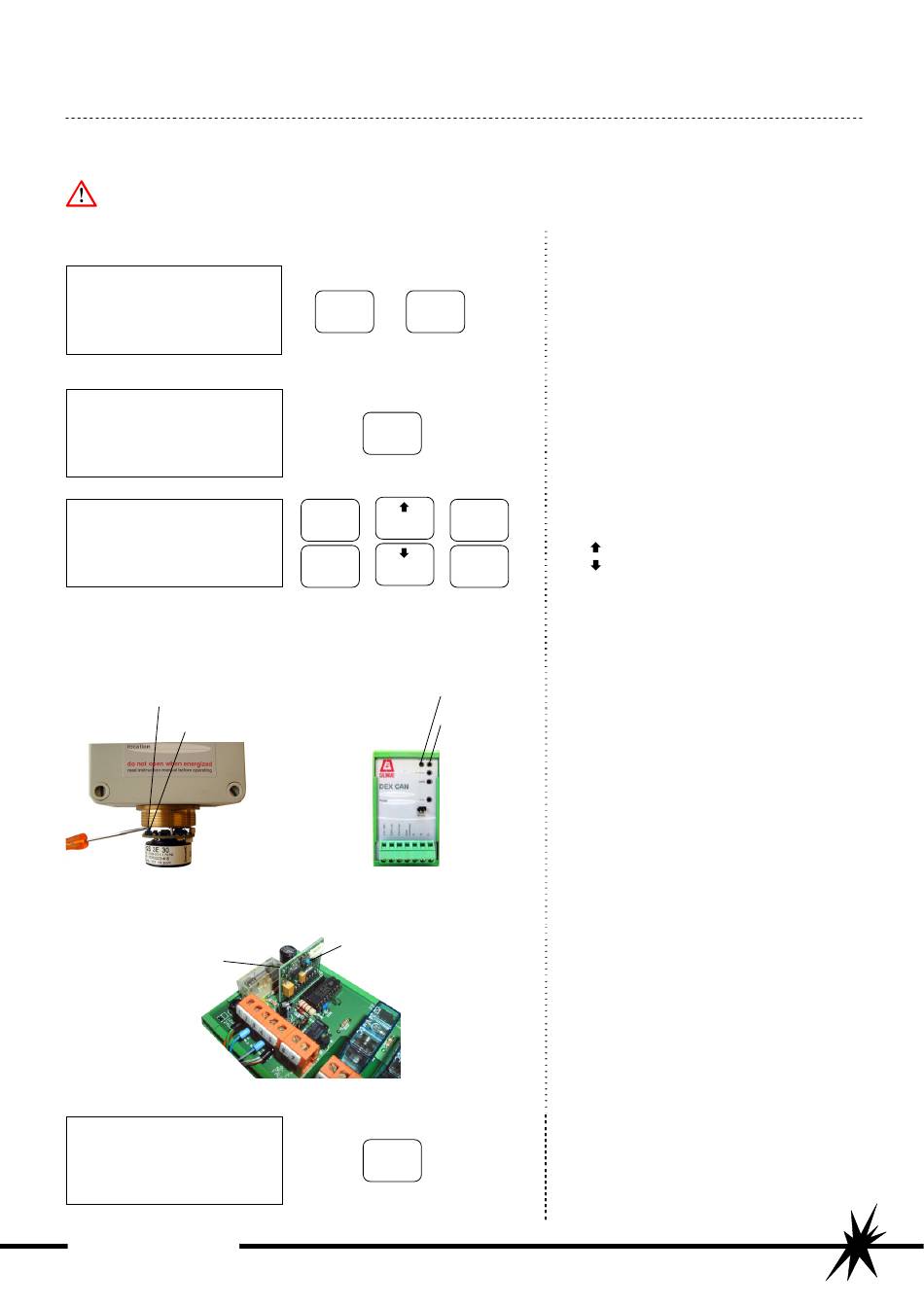

Figure 8 : DTX CAN
LED Fault
Set Node Adr.
Node:
1
Address node
Exit Press Enter
Utilisation - OctoPRO
Man-OctoPRO-UT-Fr-V1R2.doc
F8
SHIFT
F3
ENTER
HOME
Pg Up
8
7
9
END
Pg Dn
1
2
3
LED Fault
Bouton Prog.
Figure 9 : DEX CAN
Bouton Prog.
Figure 10 : REL CAN
ENTER
• Placez
le
nœud
opérationnel (Cfr. 6.1 - page 18).
• A partir du menu principal, sélectionnez
la fonction Nbr Node en appuyant
successivement sur SHIFT puis sur
F3/F8.
• Appuyez sur la touche ENTER pour
démarrer la procédure d'adressage.
• Utilisez les touches de navigation pour
entrez l'adresse à attribuer au nœud.
............. Incrémente Node de 1
.............. Décrémente Node de 1
Pg Up ...... Incrémente Node de 5
Pg Dn ...... Décrémente Node de 5
END ......... Node = 64
HOME ...... Node = 1
• Appuyez sur le bouton poussoir "Prog."
du nœud auquel vous voulez attribuer
l'adresse
(voir
figures
Relâchez le bouton poussoir lorsque la
Led rouge "Fault" s'allume de façon
continue.
Pour de plus amples informations concernant
l'utilisation du bouton poussoir "Prog." présent
sur les détecteurs et les modules CAN,
consultez la notice d'instruction du produit
concerné.
• Répétez les deux points ci-dessus pour
chaque nœud à adresser.
• Appuyez sur ENTER pour arrêter la
procédure d'adressage et revenir au
menu principal.
en
mode
pré-
ci-contre).
