Potentiomètre CAL
Les potentiomètres ne
sont pas multi-tours.
Agir DELICATEMENT !
MENU
F1 : Select Node
F2 : Measure
Make choice
Select Node
NODE:
01
Pour plus d'informations sur la fonction F1 et la sélection d'un nœud
reportez vous à la section 4.5, page 11.
MENU
F2 : Measure
F3 : Calibration
Make choice
SHIFT puis 2 pour faire défiler les options
Calibrate NODE
Node: 2
Start Calibr.
Press Enter
Cal. DEXCAN Node
Node: 2
Progress: 25%
Calibration End
Node: 1
Calibr. OK
Press Enter
Utilisation - OctoPRO
Man-OctoPRO-UT-Fr-V1R2.doc
Voltmètre
0.00mV
+ -

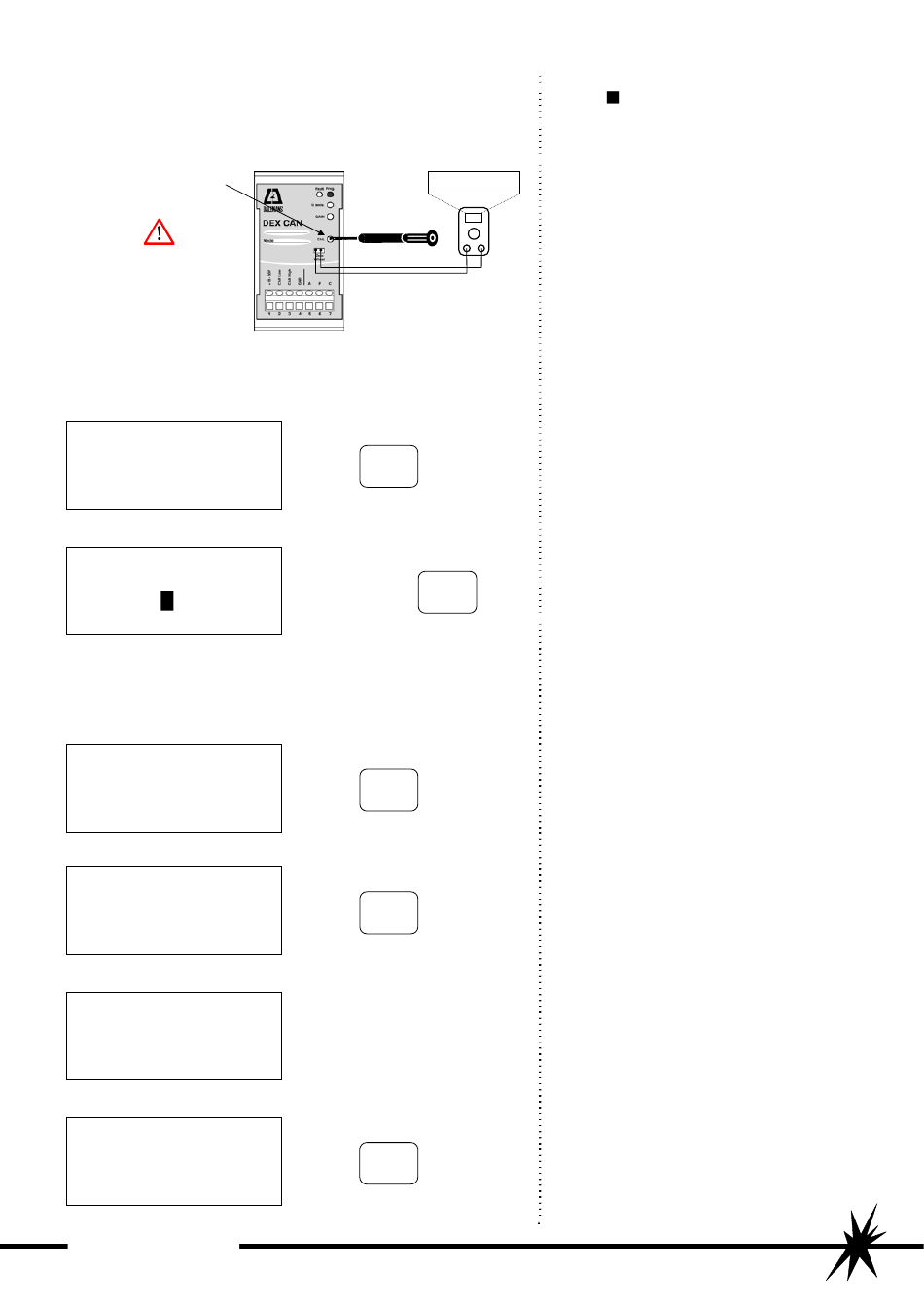

Figure 22 : Zérotage du DEX CAN
F6
F1
Adresse nœud
ENTER
F8
F3
ENTER
Progress: 25%
Indique l'avancement du
zérotage
ENTER
Zérotage du DEX CAN
• Après avoir réglé la tension de service de
la cellule, laissez le DEX CAN sous
tension pendant au moins 15 minutes.
DC
• Sélectionnez le mode mV DC sur le
voltmètre et reliez-le au connecteur "Zero
Wheat" du DEX CAN avec la fiche de
mesure.
• Avec le tournevis de précision, ajuster
DELICATEMENT le potentiomètre "CAL"
pour obtenir 0mV ± 0.1mV sur le
voltmètre.
• A partir du menu principal de l'OctoPRO,
choisissez la fonction Select Node (Cfr.
4.5 - p11) en appuyant sur F1.
• Entrez l'adresse du détecteur à étalonner
et appuyez sur ENTER.
• Si le mode "Automatique" n'est pas activé
(Cfr. 4.4 - p10), sélectionnez le type de
module DEXCAN et sa gamme de mesure
par la fonction F10 décrite à la page 9.
• A partir du menu principal, choisissez la
fonction Calibration en appuyant sur F3.
• Appuyez sur ENTER pour procéder au
zérotage ou sur toute autre touche pour
l'annuler.
• Attendez que la procédure soit terminée.
• Le zérotage est terminé, appuyez sur
ENTER pour revenir au menu principal.
25
