Calibr. 4mA
Node: 30
Progress:
15%
Calibration End
Node: 30
Calibr. OK
Press Enter
MENU
F2 : Measure
F3 : Calibration
Make choice
SHIFT puis 2 pour faire défiler les options
Cal CANI420 NODE
1:
4mA Calibr.
2: 20mA Calibr.
Générateur de courant
I=20mA
Calibr. 20mA
Node:
30
Start Calibr.
Press Enter
Calibr. 20mA
Node: 30
Progress:
10%
Calibration End
Node: 30
Calibr. OK
Press Enter
Utilisation - OctoPRO
Man-OctoPRO-UT-Fr-V1R2.doc
Progress: 15%
Indique l'avancement de la
calibration
ENTER
F8
F3
2
+
I
-

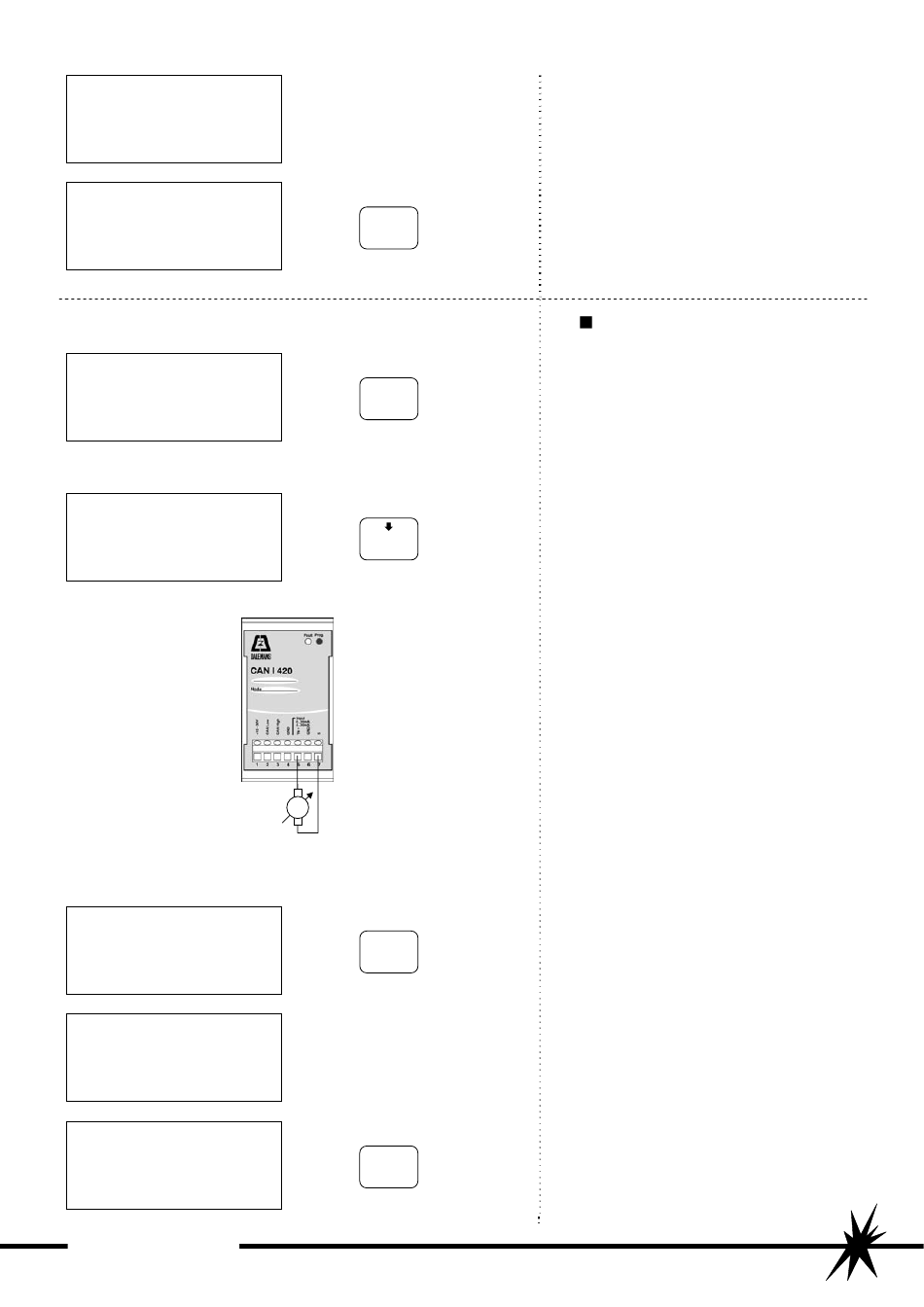

Figure 25 : Calibration du CAN I-420
ENTER
Progress: 10%
Indique l'avancement de la
calibration
ENTER
• Attendez que la procédure soit terminée.
• Le zérotage est terminé, appuyez sur
ENTER pour revenir au menu principal.
Calibration du CAN I-420
• Pour pouvoir procéder à la calibration, le
zérotage doit avoir été effectué (voir point
précédent).
• A partir du menu principal, choisissez la
fonction Calibration en appuyant sur F3.
• Choisissez l'option 20mA Calibr. en
appuyant sur la touche 2.
• Réglez le générateur de courant raccordé
à l'entrée du module CAN I-420 à 20mA.
• Appuyez sur ENTER pour exécuter la
calibration sur toute autre touche pour
l'annuler.
• Attendez que la procédure soit terminée.
• La calibration est terminée, appuyez sur
ENTER pour revenir au menu principal.
