Svenska
Avstånd/mått

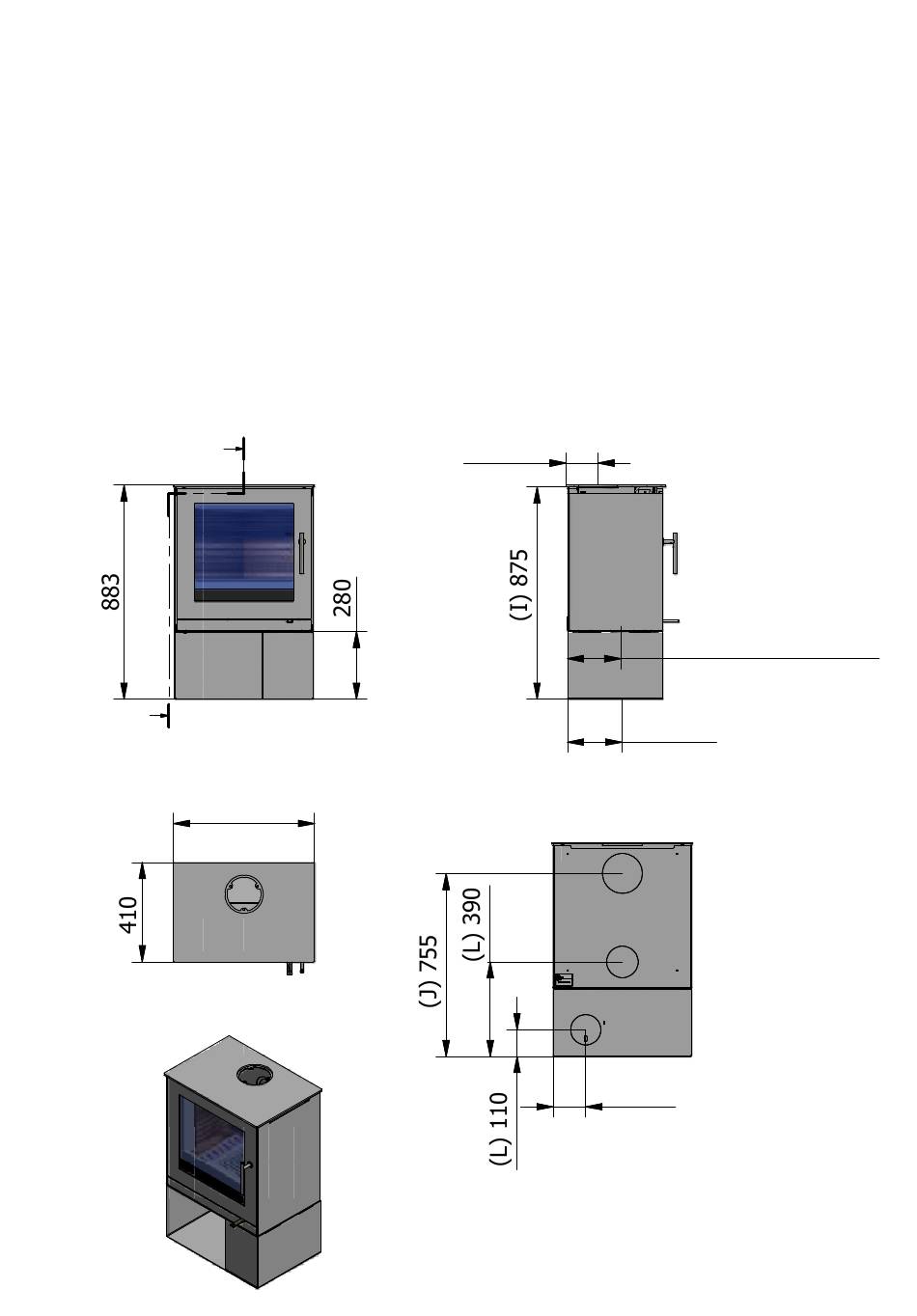

Se ritningen över kaminen. Alla mått är kaminens mått utan handtag och ställskruvar.
Om kaminen placeras på ställskruvar/vridbar sockel påverkas höjden.
I: Avstånd från golv till centrum av den övre rökgången
J: Avstånd från golv till centrum av den bakre rökgången
K: Avstånd från baksidan till luftintaget i botten (Air-System)
L: Avstånd från golvet till luftintaget på baksidan (Air-System)
M: Avståndet från centrum av den övre rökgången till överplattans bakkant
N: Avstånd från sidan till luftintaget i botten (Air-System)
Q-Tee II
A
RAIS/
A
582
attika
– Bruksanvisning för Q-TEE II / Q-Tee II C
(M) 131
A-A
(K) 225 (stållåge)
(K) 219 (glaslåge)
(K) 225
Back
(N) 135
(D) 3
11
