UXADBS36PSS, UXADBS48PSS Installation d'accessoires
ACCESSOIRES—DOSSERET AJUSTABLE 30"-36" (non fourni) (suite)

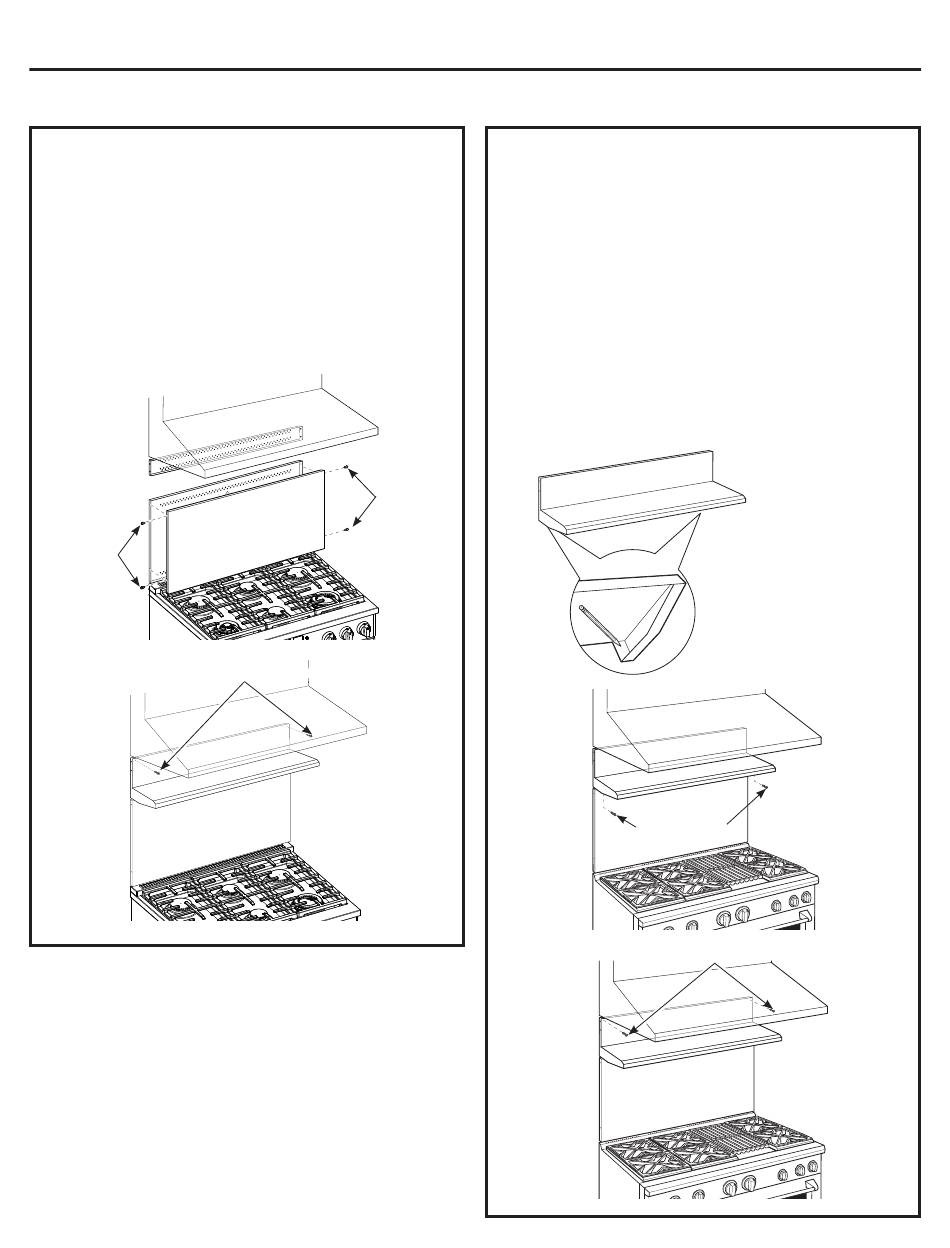

INSTALLEZ LES PANNEAUX DE
RECOUVREMENT
Optez pour la méthode alternative si l'accès latéral est bloqué.
■ M aintenez la plaque inférieure sur le support tout en
vissant une vis (fournie) de chaque côté.
■ P lacez la plaque supérieure avec l'étagère en place sur le
support mural supérieur. Si vous pouvez accéder aux deux
côtés, fixez le panneau avec deux vis sur chaque côté.
■ F ixez la plaque supérieure avec l'étagère sur le support
supérieur et fixez la plaque à l'aide de vis sur l'avant du
panneau, sur les coins supérieurs. Utilisez une vis par côté.
Installez
une vis
Installez les vis pour les coins
31-2000815 Rev. 0
Installez
une vis
Panneau de
recouvrement
INSTALLEZ LES PANNEAUX DE
RECOUVREMENT (suite)
MÉTHODE ALTERNATIVE : En cas d'obstruction de
l'accès latéral
■ I nstallez la plaque inférieure sur le support inférieur tout
en vissant une vis de chaque côté.
■ M aintenez la plaque supérieure en place tout en
marquant les emplacements des vis, juste en dessous de
l'étagère de support et sur la plaque inférieure.
■ R etirez l'étagère et percez un trou de 0,35 cm (9/64") de
diamètre dans les emplacements tracés au crayon.
■ M ontez la plaque supérieure sur le support supérieur et
fixez la plaque à l'aide de vis dans les trous percés sur
chaque côté.
■ I nstallez les vis à travers chaque coin supérieur.
Installez la vis sur
chaque côté
Installez la vis sur le coin supérieur de chaque côté
Marquez les
emplacements
des vis pour
l'autre méthode
Étagère
19
