Noms et fonctions
STEREO LINK
En reliant deux SA-300 avec un ou deux câbles audio
(type jack 1/4"), vous pouvez produire des sons d'une
puissance incroyable (350W + 350W) en stéréo.
6. Prise STEREO LINK IN
Quand vous utilisez la fonction "Stereo Link", le signal
audio de la prise STEREO LINK OUT L ou STEREO
LINK OUT R de l'autre SA-300 est envoyé ici.
Vous pouvez aussi l'utiliser comme entrée externe.
Le niveau d'entrée est de 0dBu.
* Les prises LINE des 4 canaux deviennent des entrées mono
quand vous utilisez la prise STEREO LINK IN.
7. Prises STEREO LINK OUT (L/R)
Reliez cette prise à la prise STEREO LINK IN d'un autre
SA-300 quand vous utilisez "Stereo Link".
Si vous n'utilisez pas les haut-parleurs du SA-300 au
profit de haut-parleurs externes, les signaux du canal
gauche ou droit sortent d'ici.
Quand la prise STEREO LINK OUT L est utilisée, le
signal du canal gauche n'est pas reproduit par les haut-
parleurs du SA-300. Alternativement, quand la prise
STEREO LINK OUT R est utilisée, le signal du canal
droit n'est pas reproduit par les haut-parleurs du
SA-300.
Le niveau de sortie est de 0dBu
* Les signaux envoyés à ces sorties ne passent pas par la section
MASTER (EQUALIZER, LOW BOOST, WIDE,
VOLUME).
Pour en savoir plus sur "Stereo Link", voyez "Stereo
Link (lien stéréo)" (p. 15).
12
LINE OUT
8. Prises LINE OUT
Elles permettent de brancher du matériel de mixage,
d'enregistrement ou d'autres appareils de ce type. Le
niveau de sortie nominal est de +4dBu.

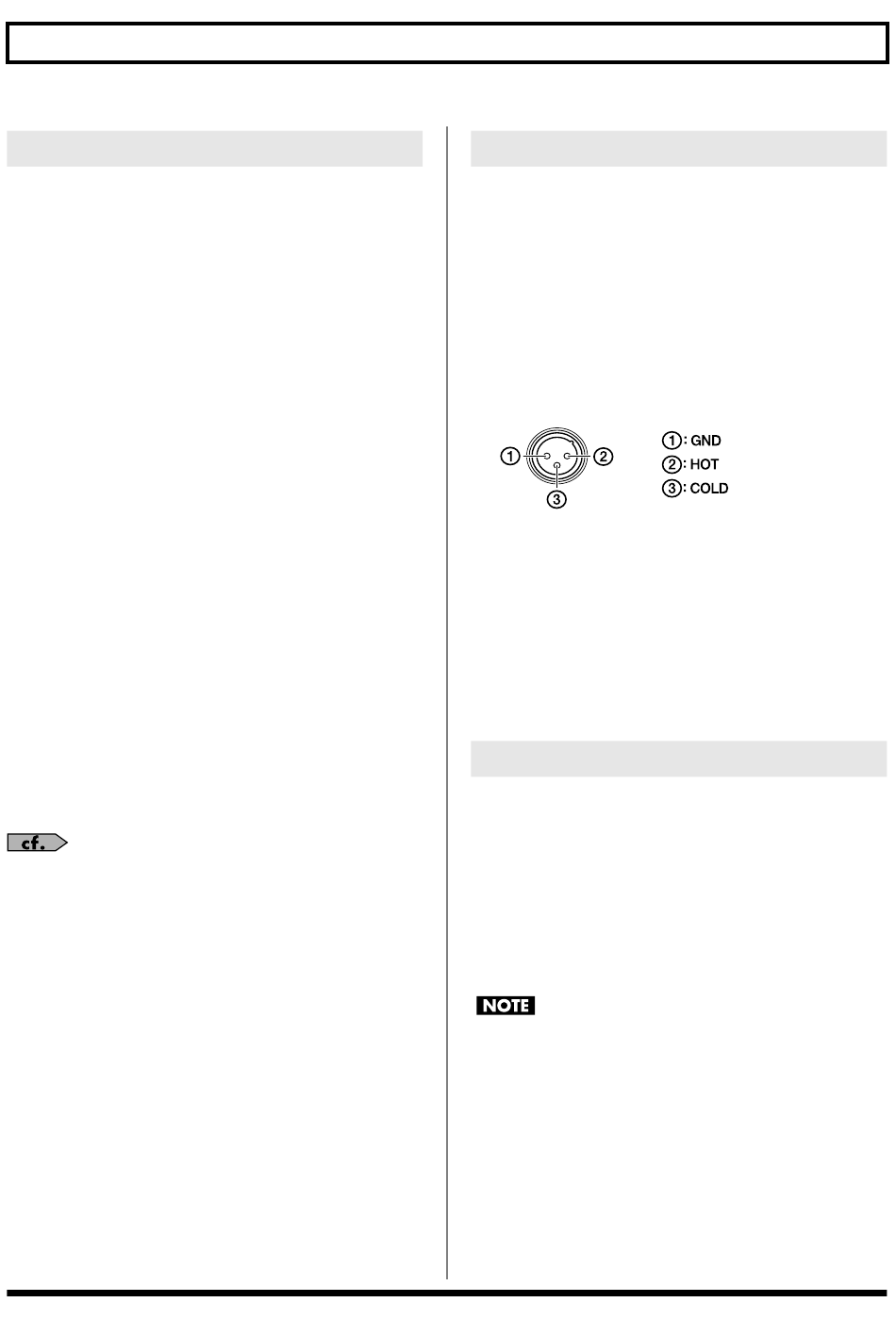

Cette section propose des sorties symétriques de type
XLR (sortie stéréo gauche et droite) et des prises de type
jack 1/4" (sortie stéréo). Vous pouvez utiliser les prises
de type XLR et de type jack 1/4" simultanément.
La sortie est mono si vous ne branchez que la prise jack
1/4" gauche.
9. Commutateur GND LIFT
L'utilisation du matériel externe branché aux prises
LINE OUT peut provoquer un bourdonnement dû à une
boucle de terre. Vous pouvez atténuer le problème en
faisant coulisser ce commutateur. Normalement, il est
réglé sur "OFF".
ON: La broche 1 est débranchée de la masse du SA-300.
OFF: La broche 1 est reliée à la masse du SA-300.
SPEAKER
10. Prise SPEAKER
Utilisez cette prise pour envoyer les signaux au caisson
de grave SA-300W.
Branchez le câble de connexion spécial fourni avec le
produit à la prise INPUT du SA-300W. Vous bénéficiez
ainsi d'un grave encore plus puissant.
* Mettez le SA-300 hors tension avant de brancher ou de
débrancher le câble.
• Branchez exclusivement le SA-300W. Ne branchez rien
d'autre.
• Utilisez exclusivement le câble de connexion spécial
fourni pour brancher le caisson de grave. N'utilisez pas
de câbles audio ordinaires.
(masse)
(chaud)
(froid)
