cyber simco drive SIM2050

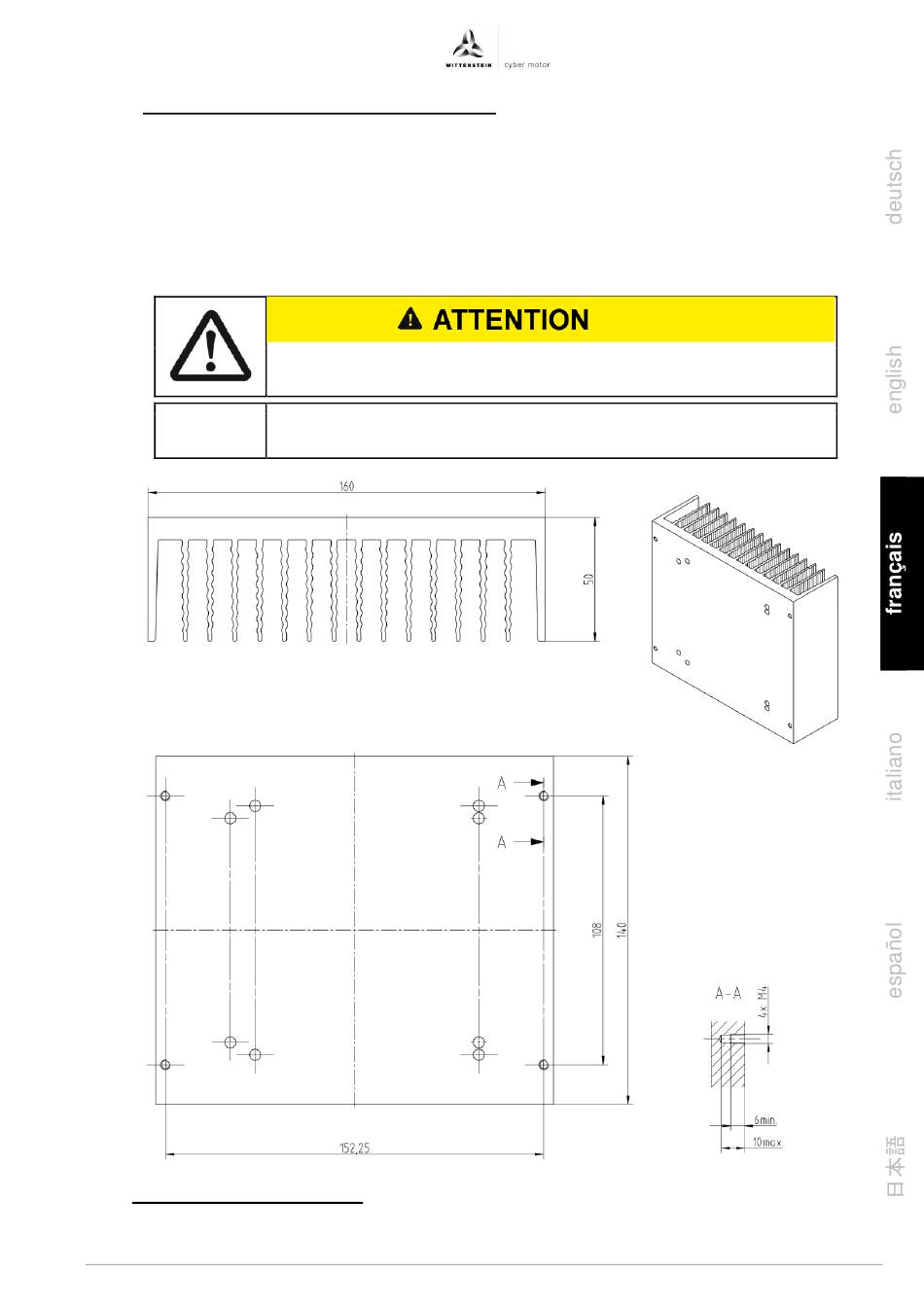

5.7.1 Kit de dissipateur de chaleur SIM2050D flex

Wittenstein - numéro de matériau 50017170-00-0.
Le kit de dissipateur de chaleur SIM2050D flex se compose du dissipateur de chaleur et des vis
M4x14 nécessaires à la fixation sur l'appareil (voir chapitre 9.1 „Couples de serrage"). Les
différents trous de fixation garantissent que le dissipateur de chaleur peut être décalé de 90°, ce
qui permet un refroidissement en différentes positions de montage de l'amplificateur
d'entraînement.
Il est en outre possible de monter l'amplificateur d'entraînement avec le kit de dissipateur de
chaleur via les quatre filetages M4 (A-A) se trouvant sur le dissipateur de chaleur.
5.8 Aération / refroidissement
Veiller à assurer suffisamment d'air de circulation forcée (convection) dans l'armoire électrique
fermée.
Révision : 06

L'amplificateur d'entraînement est endommagé en cas d'utilisation
de vis plus longues.
La profondeur maximale de vissage sur l'appareil pour le
montage du dissipateur thermique est de 5 mm.
4022-D048047
Manuel d'utilisation
fr-13
