Circuit de reprise de l'air vicié
Le réseau de reprise de l'air vicié est utilisé pour aspirer l'air
des endroits dans la maison où l'on fait face aux pires prob-
lèmes de qualité de l'air. Les experts conseillent d'utiliser
des registres d'équilibrage et/ou des grilles réglables sur
toutes les canalisations de retour d'air, pour aider à équili-
brer le "tirage" des différentes zones de l'édifice.
Une autre méthode consiste à aspirer l'air vicié directement
du conduit de reprise d'air. Quand on choisit ce système, il
faut que la soufflante de l'appareil de traitement de l'air
fonctionne continuellement. Le raccord d'évacuation doit
être à au moins trois pieds (un mètre) de tout conduit d'ali-
mentation d'un VRE à raccordement direct, si les deux sont
connectés à la même canalisation. Il faut prendre note de la
pression statique du circuit de reprise de l'appareil de
traitement de l'air et, s'il est évident que cette pression sta-
tique du système de retour dépassera 0,1 à 0,15 pouce de
colonne d'eau, on doit la compenser.
Il faut poser un registre situé juste avant le VRE, pour
équilibrer le débit d'air vicié qui sort de l'édifice et la quan-
tité d'air neuf qui y pénètre.
Les points d'aspiration de la reprise d'air devraient se trou-
ver sur le côté de la salle qui est à l'opposé de
Système d'alimentation en air neuf
La canalisation d'air frais provenant du VRE peut être rac-
cordée directement au circuit de reprise d'air du système à
air pulsé. Vérifiez l'équilibre du débit d'air du VRE alors que
la soufflante de l'appareil de traitement de l'air est en
marche (ON) et arrêtée (OFF). Vous devez effectuer ces
deux vérifications pour vous assurer que cet arrangement
ne déséquilibre pas le VRE de plus de 10 %. En outre, nous
vous conseillons d'intercaler un court tronçon de gaine en
tissu souple ou tout autre connecteur non métallique dans
ce conduit rigide. Son but est d'empêcher la propagation du
bruit, mais surtout de garder séparées la mise à la terre
(électrique) du VRE et celle de l'appareil de traitement de
l'air. Advenant un court-circuit à la terre dans l'un ou l'au-
tre, les préposés à l'entretien et aux réparations seront
alors mieux protégés contre les chocs possibles.
Si le système de chauffage n'est pas un appareil à air pulsé,
il sera peut-être nécessaire d'installer un réseau distinct
pour l'alimentation en air frais.

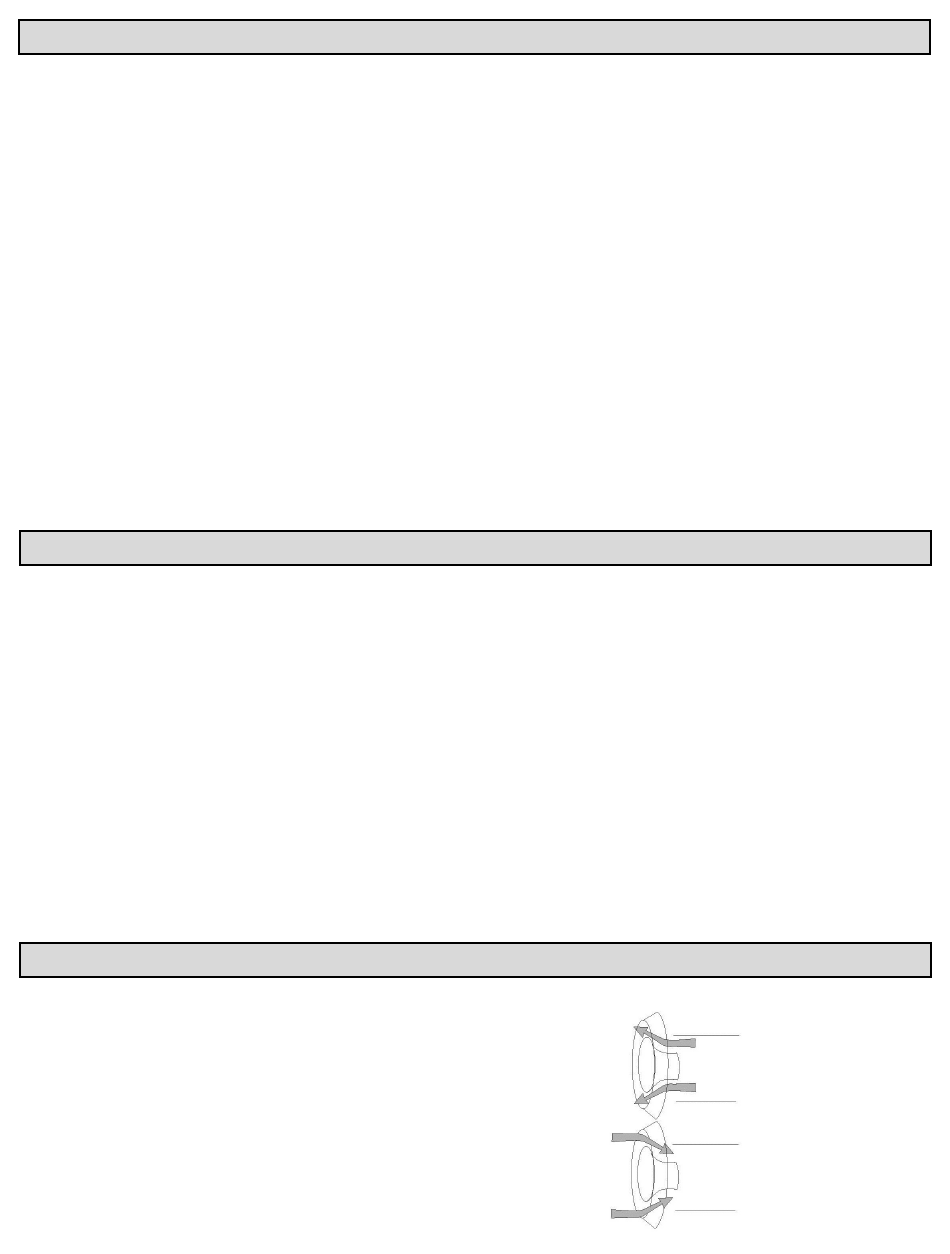

Grilles réglables
Nous vous recommandons d'utiliser des registres d'équilibrage
ou des grilles réglables comme diffuseurs d'air neuf et couvre-
évacuateurs d'air vicié. La TECHGRILLE™, offerte en diamètres
de 4, 5, 6 et 8 pouces (100, 125, 150 et 200 mm), est une
grille ronde entièrement réglable qui assure une excellente
répartition de l'air, sans faire de bruit.
Pièce numéro 99-EAG4
Pièce numéro 99-EAG5
Pièce numéro 99-EAG6
Pièce numéro 99-EAG8
Techgrille de 4 po de diamètre
Techgrille de 5 po de diamètre
Techgrille de 6 po de diamètre
Techgrille de 8 po de diamètre
l'entrée d'air neuf.
Les orifices peuvent être placés dans le plafond ou en hau-
teur sur les murs et munies de grilles d'entrée.
Beaucoup d'activités commerciales produisent des contami-
nants sous forme de poussières, émanations, bruines,
vapeurs et gaz. Ces contaminants devraient être retirés à la
source, pour qu'ils ne puissent pas se disperser à travers
l'édifice, ni accroître la concentration toxique. Le ventilateur
favorise un fonctionnement économique du système de
chauffage, ventilation et climatisation, tout en retirant effi-
cacement les contaminants de l'air ambiant. Quand vous
agencez la portion 'évacuation' du système, les grilles doi-
vent être placées de façon à éliminer les contaminants, pour
ne pas leur permettre de pénétrer dans la zone de respira-
tion des personnes qui séjournent dans l'édifice.
Pour éliminer des contaminants plus légers que l'air, il faut
placer les grilles en hauteur sur le mur. Si les contaminants
sont plus lourds que l'air, on doit ces grilles mettre à un
niveau plus bas. Pour plus de renseignements concernant la
toxicité et la densité relative des contaminants, veuillez con-
sulter les fiches santé-sécurité des produits chimiques.
Avant d'installer un VRE, le concepteur et l'installateur doi-
vent se familiariser avec les codes locaux qui pourraient ex-
iger la pose de détecteurs de fumée et/ou de pyrostats dans
les canalisations du VRE ou du système de chauffage, venti-
lation et climatisation.
Étant donné qu'un VRE a pour fonction d'amener de l'air
neuf dans l'édifice, certaines structures pourraient exiger un
interrupteur de la tension électrique d'alimentation lorsque
les détecteurs de fumée ou de flamme sont déclenchés, ou
bien lorsqu'un avertisseur central d'incendie est actionné.
Les grilles de distribution d'air peuvent être posées dans le
plafond ou en hauteur sur les murs. Évitez de placer des
grilles d'air neuf à des endroits où elles pourraient
provoquer des courants d'air qui incommoderaient les occu-
pants. En effet, l'air qui arrive pourrait bien être plus froid
que l'air ambiant. Pour améliorer le confort des occupants,
on peut installer un chauffe-conduit.
Flux d'air
ARRIVÉE
Flux d'air
ÉVACUATION
