Installation de la minuterie mécanique 99-101
La minuterie mécanique est une
minuterie à "contacts secs" à deux fils.
On doit connecter un cavalier entre la
borne de marche 2 (ON) et la borne
rouge 3 (RED). Connectez les deux fils
de la minuterie aux bornes ON et HI.

Synchronisation du VRC avec un soufflante de fournaise ou un appareil de traitement de l'air

En connectant le VRC de la manière illustrée, vous savez
que le moteur de la soufflante de la fournaise ou de
l'appareil de traitement de l'air se met en marche chaque
fois que le VRC fait son travail de ventilation.
Quand il s'agit d'une installation simplifiée (méthode
reprise/reprise), le VRC doit être synchronisé avec
l'appareil de chauffage (fournaise) ou avec l'appareil de
traitement de l'air, et il devrait être synchronisé avec une
installation partiellement spécifique.
Réglage "Arrêt en attente" quand on utilise une commande principale
Le VRC se met en mode "arrêt complet" lorsque la position "OFF" est sélectionnée sur la commande principale.
Les minuteries et/ou les autres contrôles sont désactivés lorsque le VRC est en position d'arrêt "OFF".
Le mode "arrêt complet" peut être modifié et remplacé par "arrêt en attente-off" en ajoutant un cavalier sur le
bloc de connexions entre les bornes 2 (ON=marche) et 3 (RED=rouge). On peut aussi atteindre le mode "en
attente" (Standby) en réglant la commande principale à sa position de marche (ON) et en choisissant la
vitesse 0*. Les minuteries et/ou les autres contrôles pourront alors enclencher la ventilation à haute vitesse.
* La vitesse 0 n'est pas disponible sur tous les modèles de commandes.
Utilisation du VRC en ajoutant des commandes à contacts secs
Il doit y avoir un cavalier entre les bornes 2 (ON=marche) et 3 (RED=rouge) sur le bloc de connexions pour
actionner les minuteries et/ou les commandes à contacts secs du VRC.
Ajout de commandes à contacts secs
Basse vitesse : Un cavalier entre les bornes 2 (ON=marche) et 1 (LOW=basse) met en marche la ventilation
à basse vitesse.
Haute vitesse : Un cavalier entre les bornes 2 (ON=marche) et 6 (HI=haute) fait démarrer la ventilation à
haute vitesse.
Déshumidistat : Un contact sec pour un Déshumidistat est connecté entre les bornes 2 (ON=marche) et 10
(BLK=noir).
Attention/Mise en garde
• On pose les minuteries dans des boîtes électriques normales.
• Employez un câble basse tension de calibre 20 (min.) de 100 pieds de longueur (max.), et les minuteries, s'il y en a
plusieurs, doivent être raccordées individuellement à l'appareil.
Mise en garde :
• Il faut tenir compte des flux d'air concurrents lorsqu'on raccorde le VRC conjointement avec un système à soufflante
de fournaise/appareil de traitement de l'air.
• Dans certaines régions, le code du bâtiment en vigueur pourrait exiger une fonction "arrêt complet" du VRC.
Informez-vous auprès des autorités locales avant de modifier l'appareil pour changer cette fonctionnalité en "arrêt en
attente". Si l'appareil subit une telle modification, c'est-à-dire d'arrêt complet en arrêt en attente, il pourrait ensuite
marcher de manière imprévue chez son propriétaire ultime.

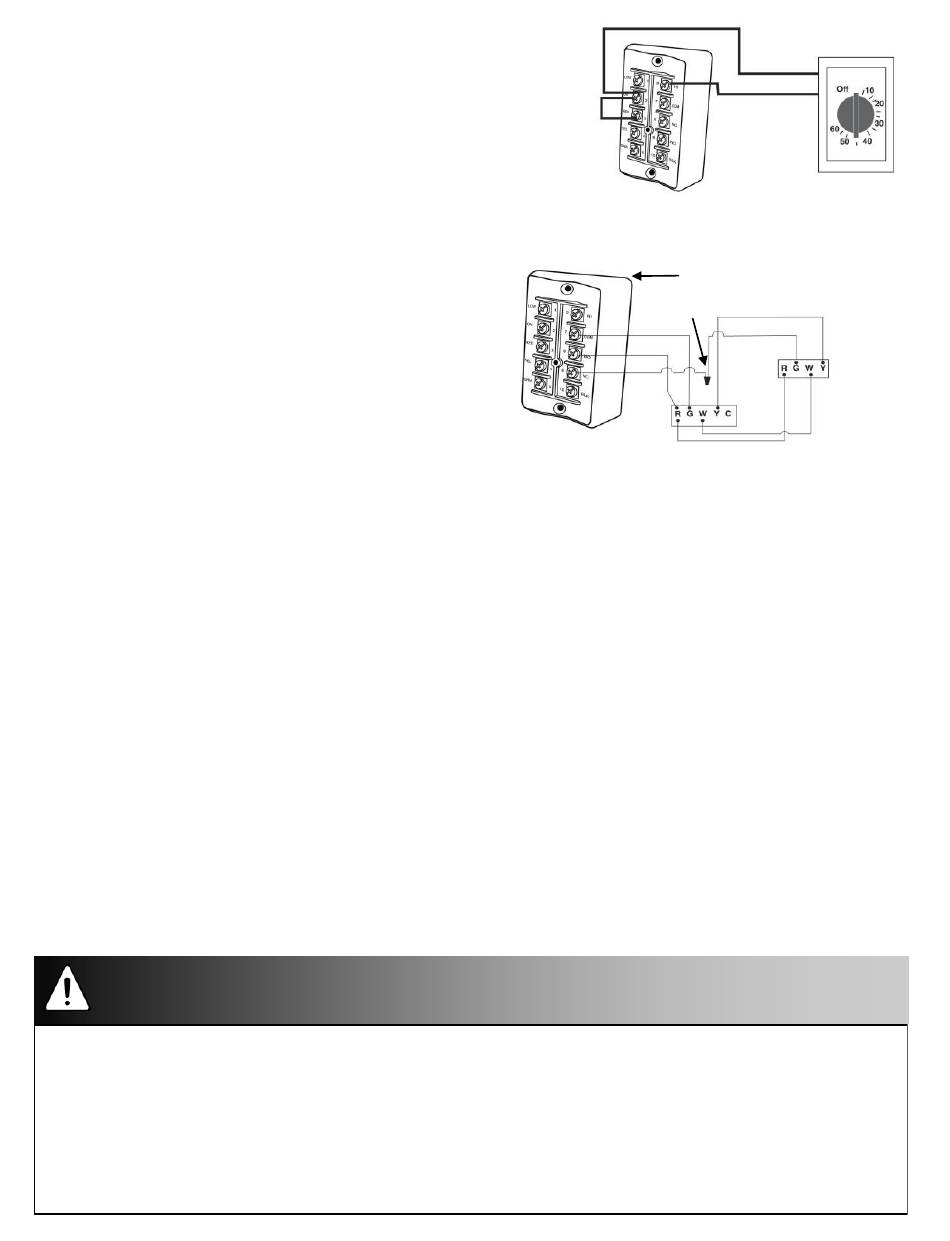

La minuterie à deux fils exigent
un cavalier entre la borne de
marche (ON) et la borne rouge
(RED) sur la plaque de
connexions.
Connectez les deux fils provenant
de la minuterie aux bornes ON et
HI sur le bloc de connexions.
Bloc de connexions du VRC
Connecteur
de fils
Plaquette
à bornes de la fournaise
Thermostat
de la
fournaise
