Commande de poste de soudage M2.40
Pos. Symbole Description
1
2
3
4
099-005207-EW502
18.05.2017
Description du matériel – Aperçu rapide
0
Bouton-poussoir, introduction du fil
Introduction sans tension et sans gaz du fil à souder par le faisceau jusqu'à la torche
de soudage > voir le chapitre 5.1.8.4.
Affichage, Haut
Affichage de la tension de soudage ou nom du paramètre d'exécution
Voyant HOLD
Allumé : l´affichage indique le paramètre utilisé en dernier.
Éteint :
l´affichage indique les valeurs de consigne ou valeurs réelles pendant le
soudage.
Signal lumineux, Vitesse du fil
S'allume lorsque la vitesse du fil est indiquée.
0
Commutateur, tension de soudage
Signal lumineux, dysfonctionnement
S'illumine en cas de dépassement de température.
Interrupteur principal, poste marche / arrêt
Touche, tâche de soudage / paramètres de soudage
--------- Affichage de la vitesse du fil (m/min)
------- Affichage du courant de soudage (A)
--------- Affichage de l'épaisseur de la tôle (mm)
-------- Affichage et sélection des tâches de soudage (sélection à l'aide de la liste
des tâches). Modification du job en appuyant pendant env. 3 s, jusqu'à ce
que la DEL clignote
Commande du poste – éléments de commande

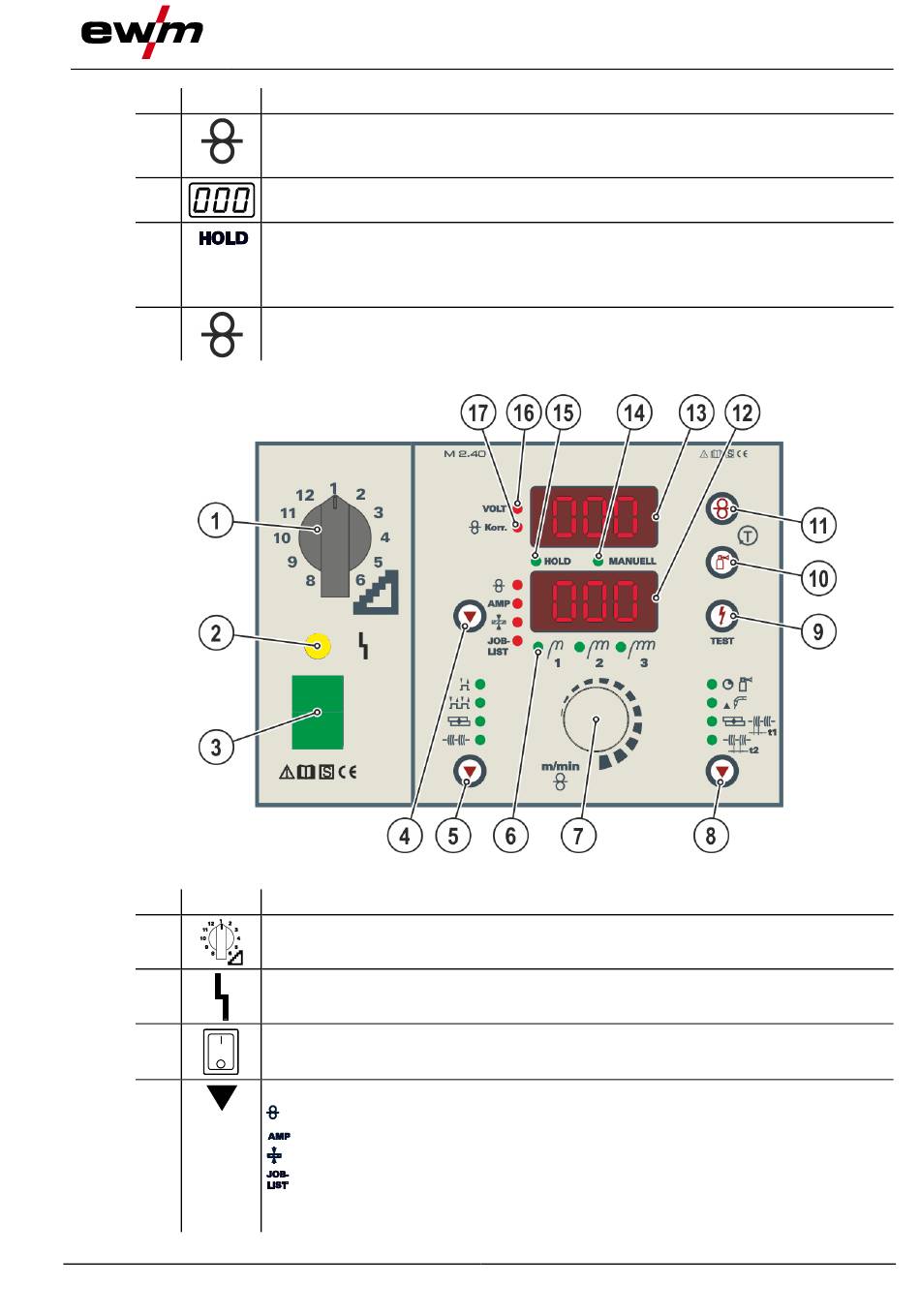

Illustration 4-5
