2. CHOIX DE L'EMPLACEMENT DE L'UNITÉ EXTÉ-
RIEURE
I ATTENTION
• L'unité extérieure ne doit pas être installée penchée de
plus de 5°.
• Ne pas installer l'unité extérieure à proximité d'équi-
pement générant des interférences électromagnétiques.
Cela provoquera des dysfonctionnements du système
de commande et de maintenance.
• Ne pas installer dans une zone habitée par de petits
animaux susceptibles d'être à l'origine de pannes ou
d'incendie, s'ils sont en contact avec des parties élec-
triques dans l'appareil.
• L'emplacement doit être bien ventilé, à l'abri de la pluie
et des rayons du soleil.
• Si l'unité extérieure est installée à proximité du public,
installez une barrière protectrice ou un équivalent pour
empêcher l'accès.
• Choisissez un emplacement loin des échappements de
gaz de refoulement, de suie, de poussière, ou de débris.
• Soyez attentif à ne pas gêner votre voisinage avec le
souffl e de la sortie d'air, le bruit ou les vibrations de l'uni-
té. Si l'unité doit être installé à proximité de vos voisins
veillez à obtenir leurs accords.
• Prenez les mesures appropriées dans les régions
froides pour protéger l'unité de l'accumulation de neige,
des chutes de neige, ou du gèle. Pour assurer un fonc-
tionnement normal, installez des gaines d'entrée et de
sortie.
• L'espace d'installation donné dans les exemples sui-
vants (Fig. 2 à Fig. 6) est indiqué pour une température
d'ambiance de 35 °C (bulbe sec) en mode froid. Si la
température d'ambiance excède les 35 °C (bulbe sec)
prévoyez plus d'espace autour de la prise d'air.
• Prévoyez suffi samment d'espace autour des tuyaux
(gaz et liquide) lors du transport, de l'installation, de la
maintenance et pour l'accès.
• Prévoyez le même espace pour la reprise d'air à l'ar-
rière de l'unité extérieure que ceux indiqués dans les
Fig. 2 à Fig. 6.
Si l'installation n'est pas accomplie selon les recomman-
dations, cela provoquerait des courts-circuits et des dé-
fauts de fonctionnement. Ainsi l'unité extérieure s'arrête-
rait à cause de la protection de haute-pression.
Reprise d'air
INSTALLATION DE L'UNITÉ EXTÉRIEURE
Vue arrière
Octobre 2014
I ATTENTION
• Les méthodes d'installations non indiquées ne sont
pas recommandées, les performances pourraient être
signifi cativement diminuées.

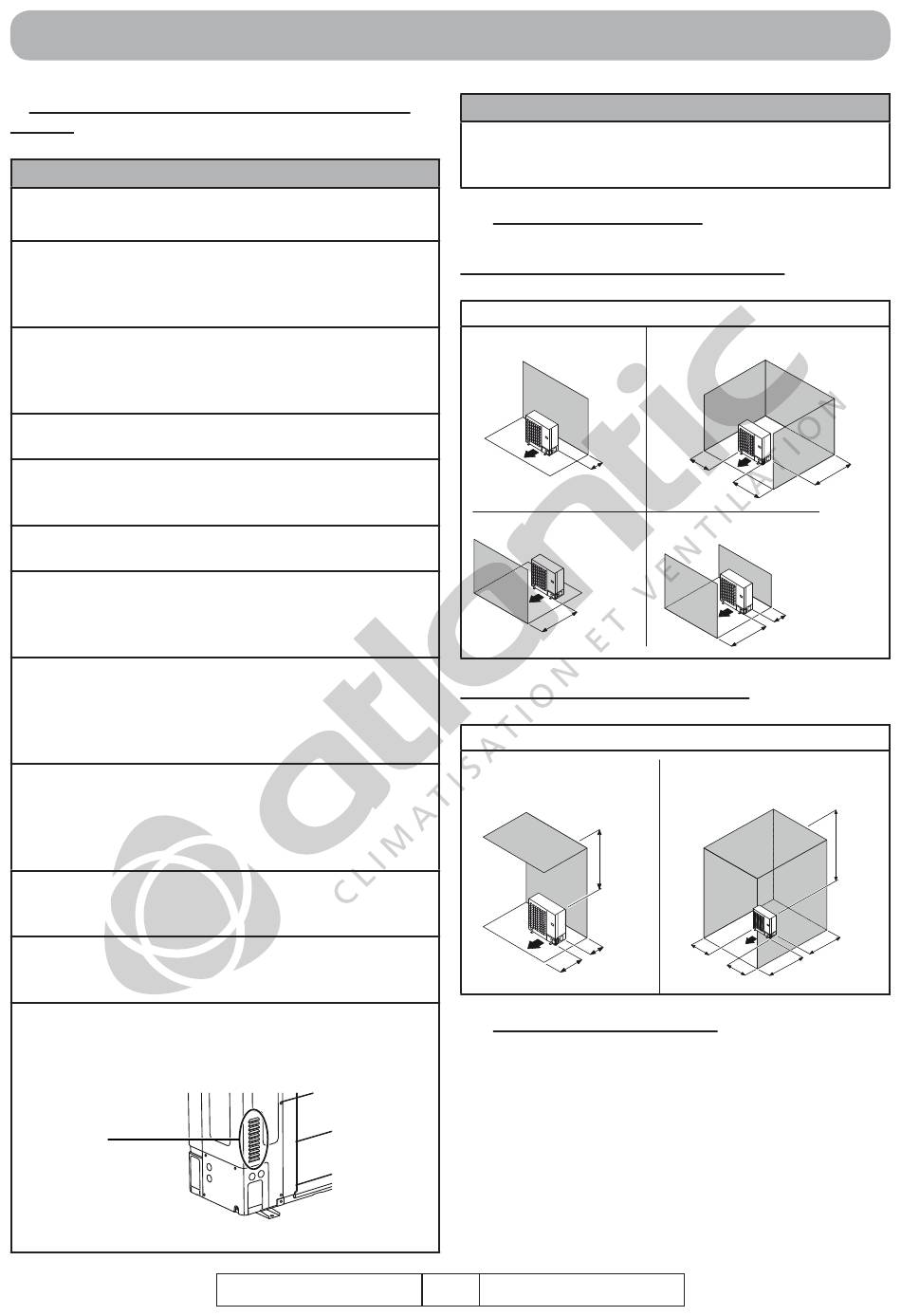

2.1. Une seule unité extérieure
Dessus de l'unité extérieure non couvert
Fig. 2
(1) Obstacle à l'arrière
150 mm
(3) Obstacle à l'avant
1000 mm ou plus
Dessus de l'unité extérieure couvert
Fig. 3
(1) Obstacle à l'arrière
et au-dessus
1000 mm
300 mm
Max. 500 mm
2.2. Plusieurs unités extérieures
• Pensez à laisser au moins 25 mm d'espace entre chaque
unités extérieures.
• Si vous faites passer les tuyaux sur le côté de l'unité ex-
térieure, pensez à prévoir leur emplacement.
• Ne pas installer plus de trois unités côte à côte (en ligne)
et prévoir une place suffi sante comme indiqué sur les fi -
gures suivantes (Fig. 4 et Fig. 5).
22
NI 923 136 B
(2) Obstacles à l'arrière et
sur les côtés
200 mm
200 mm
(4) Obstacles à l'avant et
à l'arrière
150 mm ou plus
1000 mm ou plus
(2) Obstacles à l'arrière,
sur les côtés et au-dessus
250 mm
Max. 500 mm
250 mm
300 mm
1500 mm
500 mm
