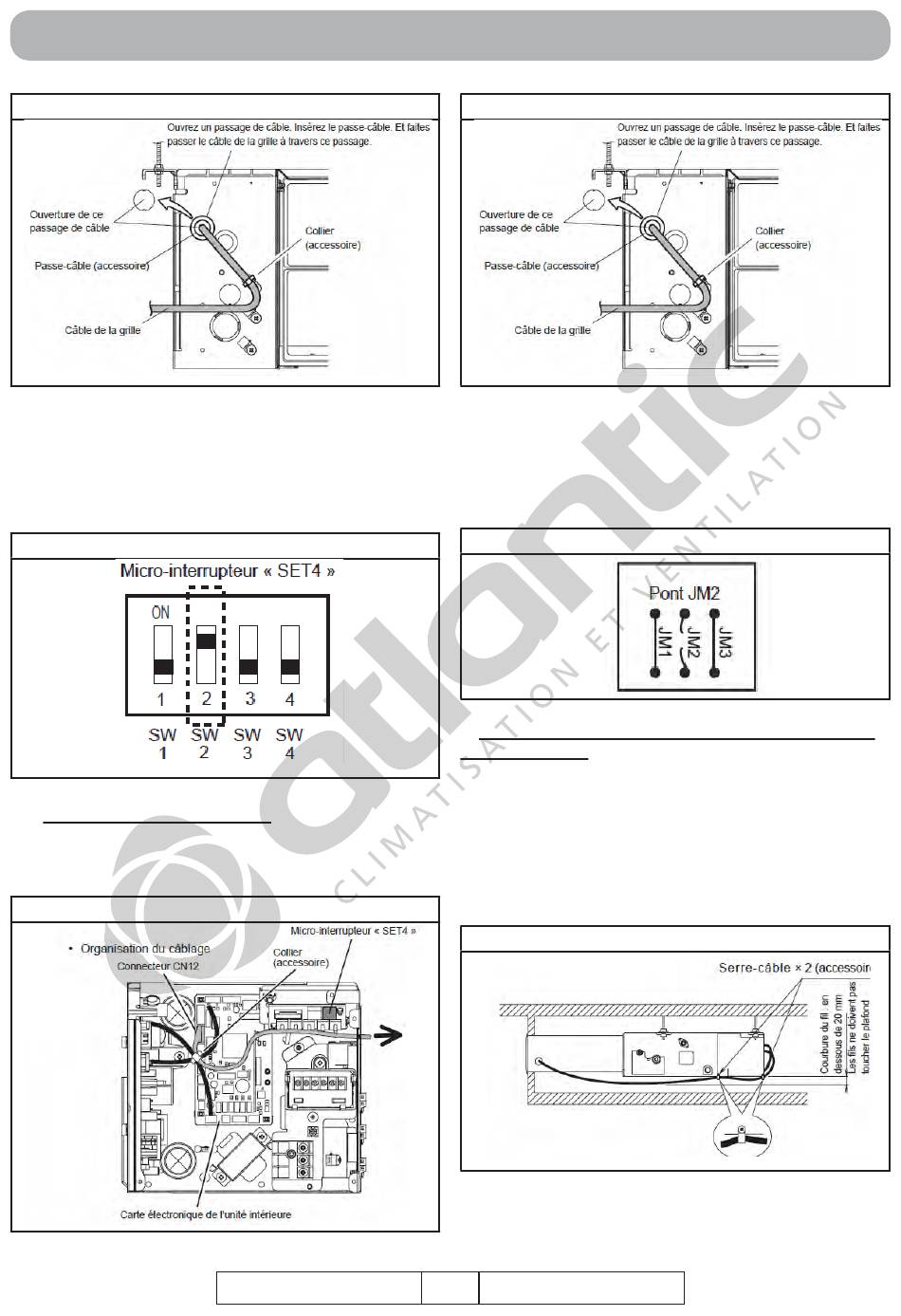

Carte Électronique De Type B; Passage De Câble À L'extérieure De L'unité Intérieure - Atlantic Fujitsu Série Notice D'installation

Fig. 395
* Rassemblez tous les câbles s'il y en a d'autres. Consul-
tez la notice d'installation de l'unité intérieure pour plus de
détails.
2. Réglez SW2 du micro-interrupteur « SET4 » sur ON.
Fig. 396
6.2. Carte électronique de type B
1. Raccordez le câble de la grille au connecteur CN11
sur la carte électronique de l'unité intérieure.
Fig. 397
INSTALLATION DE LA GRILLE INTELLIGENTE
Octobre 2014
Fig. 398
* Rassemblez tous les câbles s'il y en a d'autres. Consul-
tez la notice d'installation de l'unité intérieure pour plus de
détails.
2. Coupez le pont JM2.
Fig. 399
7. PASSAGE DE CÂBLE À L'EXTÉRIEURE DE L'UNI-
TÉ INTÉRIEURE
1. Attachez fermement le câble le long de la surface
latérale de l'unité intérieure à l'aide des serre-câbles
fournis en accessoire. Attachez les serre-câbles à
l'aide des vis sur le couvercle du boîtier de contrôle de
l'unité intérieure.
Fig. 400
Attachez le supplément de câble comme indiqué sur la
fi gure suivante.
147 NI 923 136 B
