JEUX D'EXTRACTEUR HYDRAULIQUE – POSILOCK® A CAGE
Modes d'emplois applicables aux numéros de pièces décrits ci-dessous pour
extracteurs à 2 ou 3 griffes à activation hydrauliques.
E
tracteurs à 2 griffes
x
PIÈCE SPX
N°
PTPH-206
PTPH-208
PTPH-210
PTPH-213
PTPH-216

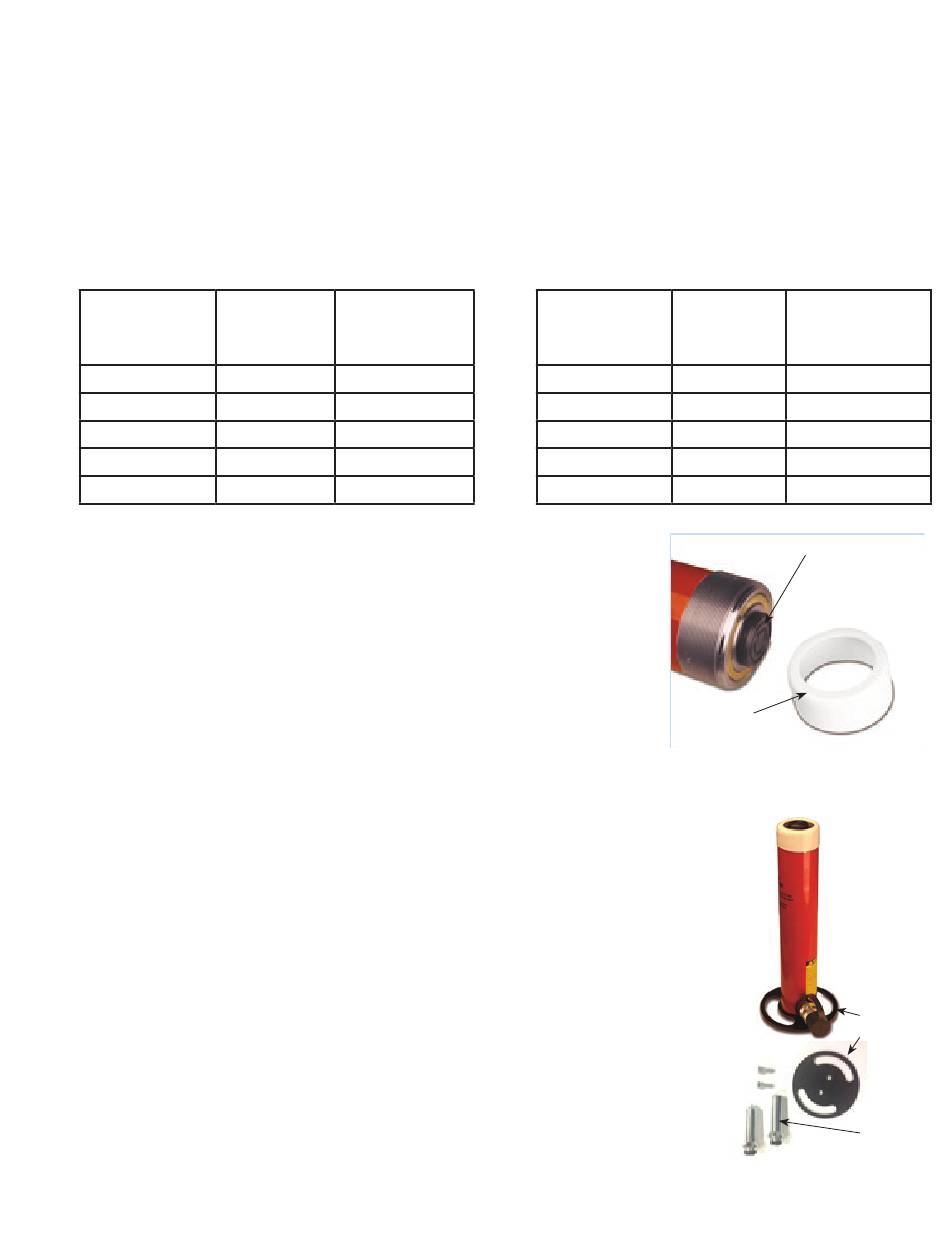

1) Retirez la protection de filetage en plastique du vérin. Retirez
également le capuchon de filetage (selle) pour pouvoir installer le
tiges du vérins dans le cylindre (voir figure 4). Consultez le mode
d'emploi du vérin pour savoir comment l'utiliser de manière
adéquate.
2) Positionnez le cylindre dans l'extracteur en vissant la tête
filetée de gauche à droite dans la tête pour griffes. Le technicien
doit vérifier que le cylindre est complètement et correctement
vissé dans la tête pour griffes.
3) Sélectionnez la tige de vérin qui fournit le contact maximal
avec l'arbre.
4) Fixez la plaque de levage au cylindre à l'aide des boulons
fournis. (Voir Figure 5).
5) Tournez la poignée en T jusqu'à ce que l'ouverture des griffes
corresponde à la taille du composant à extraire. Tournez la
poignée en T de gauche à droite afin de fermement verrouiller les
griffes sur le composant.
6) Reportez-vous aux modes d'emplois de la pompe et du
cylindre au regard des mesures de sécurité, des raccords et du
fonctionnement du système hydraulique.
7) Assurez-vous que l'ensemble est d'équerre avec le composant
à extraire. Avancez le poussoir jusqu'à ce que la tige du vérin
entre en contact avec l'arbre. Effectuez tous les réglages requis
afin de garantir l'alignement entre la tige du vérin et l'arbre.
© 2013 SPX CORPORATION
DE MAINTIEN DE GRIFFES
Cap.
Poids de
(tonne)
l'extracteur
kg
5
5,896
10
6,350
15
9,979
25
21,318
50
40,823
Extracteur à 3 griffes
PIÈCE SPX
N°
PTPH-106
PTPH-108
PTPH-110
PTPH-113
PTPH-116
3
Cap.
Poids de
(tonne)
l'extracteur
kg
5
6,350
10
7,257
15
25
25
29,947
50
45,359
Capuchon de
filetage
Protection de filetage
Figure 4
Tiges de
vérin
Figure 5
Document n° 1000805
Rév. 0 22 novembre 2013
Plaque de
levage
