Montage Sur Une Vanne Astral 2; Montage Sur Vannes Astral, Midas Et Hayward - osf EUROMATIK 2000 Instructions De Montage Et Mode D'emploi

Commande de filtration et de rétro-lavage
Table des Matières

Publicité

Mettre la vanne 6 voies en position Filtration.
Monter le moteur sans rondelles intercalaires sur la
vanne. Voir „Montage de l'organe de commande".

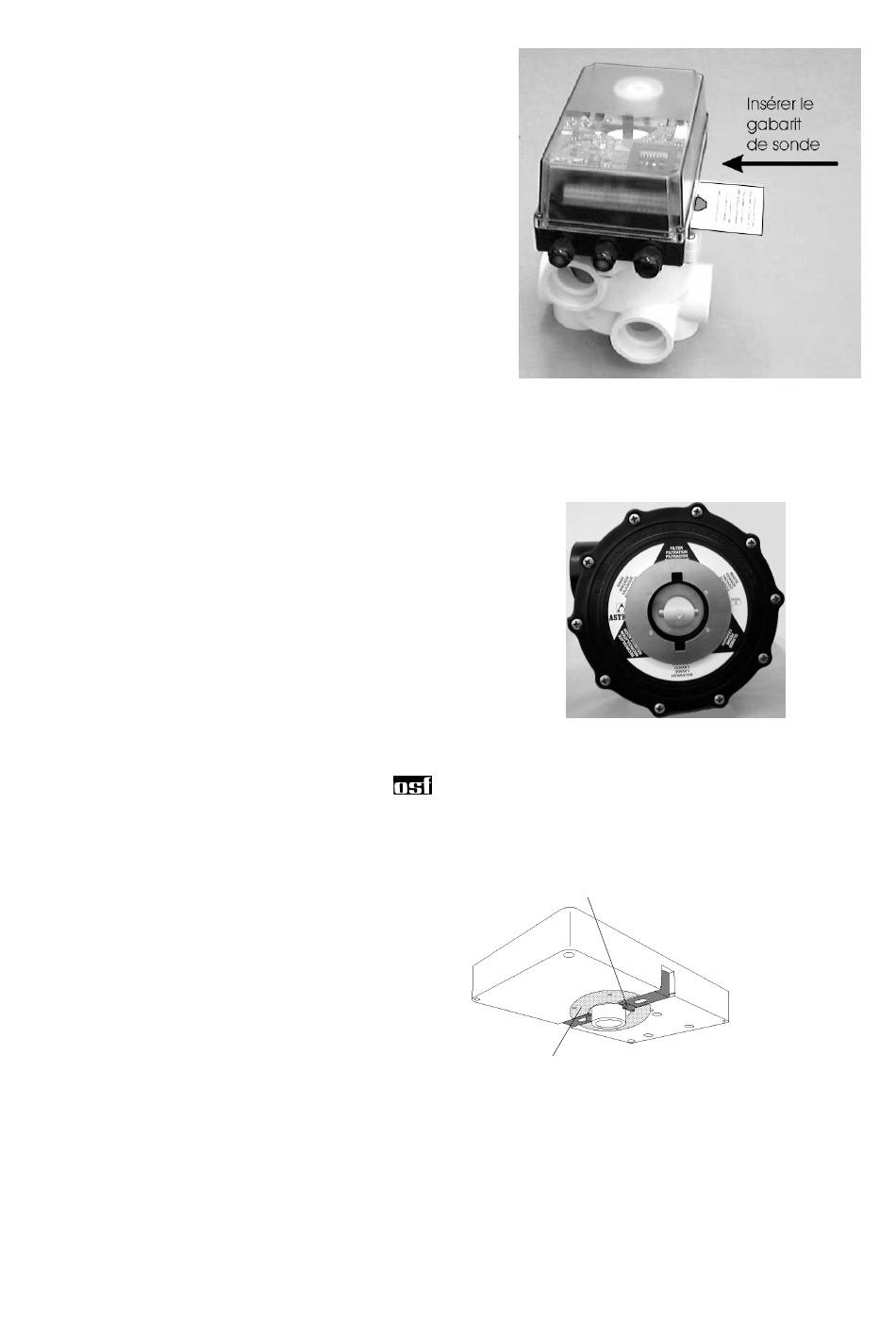

Enfoncer le gabarit de sonde joint entre le moteur
et la vanne.
Si le gabarit de sonde se loge parfaitement entre le
moteur et la vanne, l'écartement est optimal.
Si le moteur est bancal, coller une ou plusieurs
rondelles intercalaires sous le moteur (voir croquis
ci-dessous).
Il faut ensuite remonter le moteur et répéter le test
avec le gabarit.
Une fois le montage effectué, retirer le gabarit de sonde. Le jeu ainsi créé n'a pas
d'incidence négative sur le fonctionnement de l'installation.

Montage sur une vanne Astral 2"

Pour le montage sur une vanne Astral 2", il
faut utiliser un adaptateur spécial. Cet
adaptateur est posé sur la vanne de telle
façon que :
1. Les boulons désignent le bas et rentrent
dans les encoches de la vanne.
2. Les deux encoches latérales désignent
les marquages „Filtration" et „Vidange".
Ces adaptateurs sont disponibles chez
Les rainures du couvercle de vanne étant
plus étroites sur les vannes Midas, Astral
et Hayward, les deux réglettes jaunes
situées
sous
l'organe
doivent, lorsque des vannes de ce type
sont utilisées être remplacées par les
rouges fournies avec la livraison.
Mode ‚emploi Euromatik-2000
Pour déterminer s'il faut des rondelles intercalaires:

Montage sur vannes Astral, Midas et Hayward

de
commande
page: 5
sous la référence 1200299200.
changer évtl. les réglettes
coller éventuellement
des rondelles intercalaires
