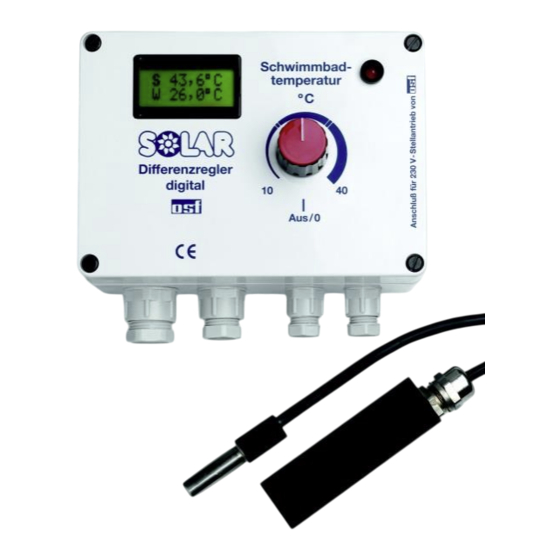

Instructions de montage et mode d’emploi Régulateur solaire différentiel Pour absorbeurs -Solar-11 -Solar-1 Données techniques : Appareil de commande : Dimensions : 140mm x 125mm x 65mm Tension de service : 230V/50 Hz Puissance absorbée de la commande : env. 2VA Puissance de 4A maxi.
Page 2
230V. On peut aussi faire le choix d’un circulateur solaire (230V). Pour Solar-11, la température de l’eau tout comme celle de l’absorbeur se lisent sur l’écran. Une lampe de contrôle dans le couvercle avant indique l'état de fonctionnement du chauffage. Si cette lampe clignote, l'un des capteurs de température est défectueux.
Mode d‘emploi Solar-11 et Solar-1 Page 3 (6 Montage L’appareil de commande doit être installé en fonction de son type de protection de façon à être protégé de l’humidité. L’alimentation de l’appareil doit se faire par le biais d’un interrupteur principal omnipôles avec une ouverture de contact d’une amplitude d’au moins 3 mm et d’un...
Mode d‘emploi Solar-11 et Solar-1 Page 4 (6 doit pas dépasser 4 A (à prendre notamment en compte en cas de montage en parallèle de la vanne motorisée et du circulateur). Utiliser exclusivement les sondes de température d’origine livrées avec le système. Les conduites des sondes ne doivent pas être posées avec les conduites réseau.
Mode d‘emploi Solar-11 et Solar-1 Page 5 (6 Terminal de service (appareil de mesure SAV) Le connecteur du terminal de service ne peut être branché ou débranché que si l’interrupteur principal est éteint. Voici ce qui s’affiche sur l’écran du terminal de service: Wasser: 28,4°C...
Page 6
Mode d‘emploi Solar-11 et Solar-1 Page 6 (6...
