Installation de la fenêtre

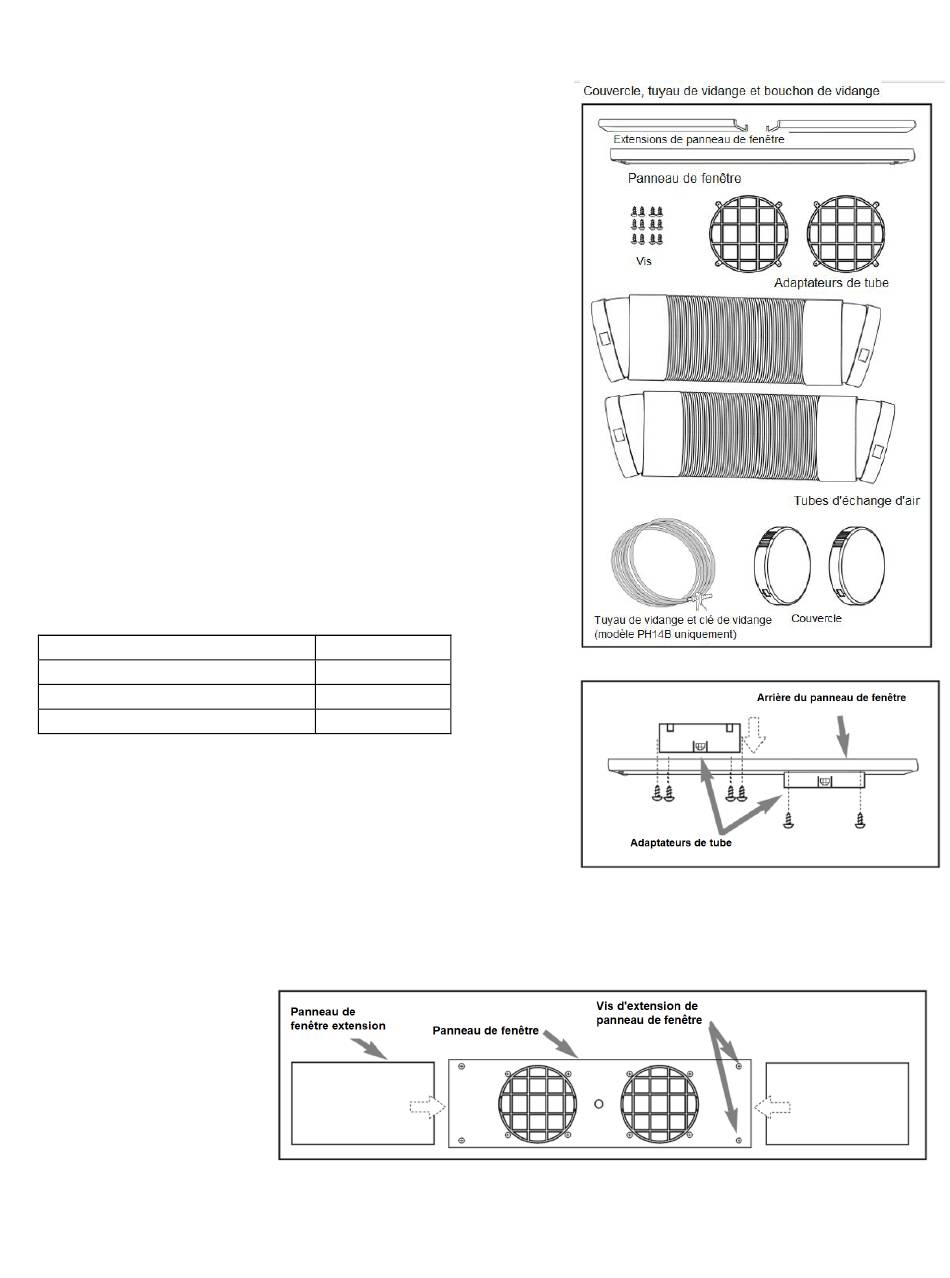

Kit d'adaptation de fenêtre
Un kit de pièces d'installation est emballé avec votre appareil dans
un carton séparé.
Avant de jeter l'emballage de votre appareil,
veuillez localiser le carton contenant ces pièces et vous assurer que
toutes les pièces sont présentes.
Panneau de fenêtre
Extensions de panneau de fenêtre
Adaptateurs de tube
Vis
Tubes d'échange d'air
Couvercle de tubes
Tuyau de vidange
Clé de vidange
Extension de fenêtre minimale
Extension de fenêtre maximale
Extension de tuyau minimale
Extension de tuyau maximale
Instructions pour l'assemblage du kit d'adaptateur de fenêtre
1. Insérez les adaptateurs de tube à l'arrière du panneau de la fenêtre.
2. Fixez chaque adaptateur de tube avec quatre vis à travers
le panneau de la fenêtre.
3. Insérez les extensions du panneau de fenêtre dans le panneau
de fenêtre. Serrez légèrement les vis dans le panneau de la
fenêtre pour maintenir les extensions en place.
Remarque : Certaines installations peuvent nécessiter de réduire les
extensions du panneau de fenêtre pour un ajustement préféré.
Se fixe à l'ouverture de la fenêtre pour
permettre l'échange d'air pour le transfert d'air
du système.
Étend le panneau de fenêtre pour s'adapter
aux fenêtres de différentes dimensions.
Connecter les tubes
d'échange d'air au
panneau de fenêtre.
12 vis sont fournies pour
l'assemblage du kit
adaptateur de fenêtre.
Certaines vis peuvent être
partiellement assemblées sur
un panneau de fenêtre.
Échange d'air entre l'appareil et l'extérieur.
Couvre la sortie d'air d'admission en mode
chauffage.
Condensation vide de l'unité en continu
Connecteur rapide pour drain intégré
26"
46"
20"
60"
6
