PA-914D
0 10
INPUT 1
1
Wzmacniacz miksujący PA
Przed rozpoczęciem użytkowania prosimy o zapo-
znanie się z instrukcją i zachowanie jej do wglądu .
Podłączanie głośników (rozdz . 5 .1) wymaga
wiedzy technicznej na temat systemów PA
pracujących w technologii 100 V, i w razie
konieczności należy zlecić je specjaliście . Obsługa
wzmacniacza jest łatwa nawet dla osób niepo-
siadających zaawansowanej wiedzy technicznej .
W razie wątpliwości należy skontaktować się z
dostawcą lub instalatorem urządzenia .

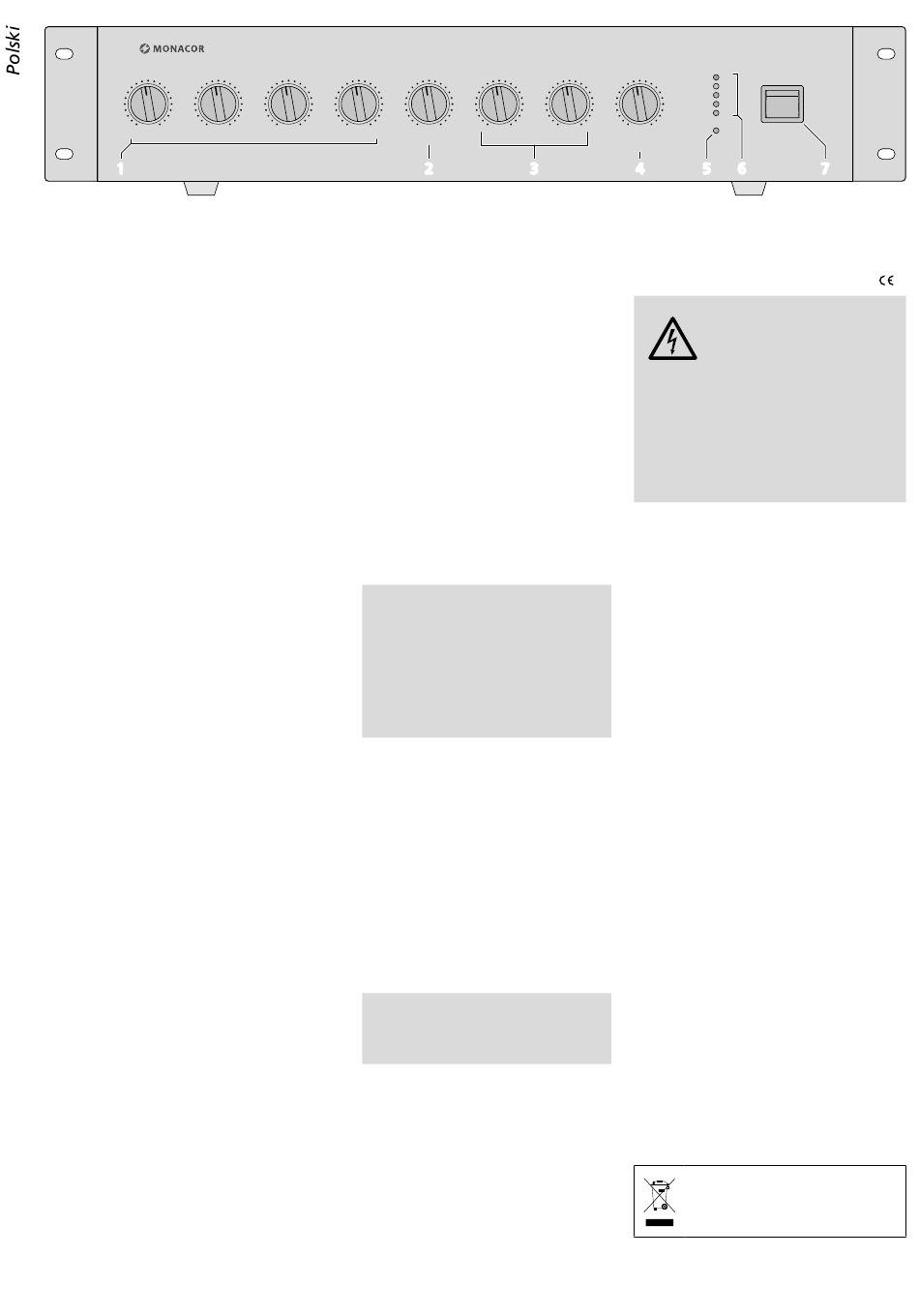

1 Elementy operacyjne i złącza

1.1 Panel przedni

1 Regulatory miksujące do regulacji głośności
sygnałów z kanałów wejściowych INPUT 1
do INPUT 4
2 Regulator miksujący do regulacji głośności
sygnału z kanału wejściowego AUX
3 Regulatory tonów
Regulator tonów niskich BASS
±10 dB /100 Hz
Regulator tonów wysokich TREBLE
±10 dB /10 kHz
4 Regulator głośności MASTER VOLUME
5 Wskaźnik zasilania
6 Wyświetlacz poziomu sygnału
7 Włącznik zasilania POWER
1.2 Ściana tylna
8 Gniazdo kabla zasilającego do podłą-
czenia urządzenia do sieci energetycznej
(90 – 230 V/ 50 – 60 Hz) za pomocą załączo-
nego przewodu
9 Oprawa bezpiecznika;
przepalony bezpiecznik należy wymieniać
na bezpiecznik tego samego typu
10 Gniazdo uziemienia do ewentualnego pod-
łączenia (np .: w przypadku występowania
szumów)
11 Przełącznik DIP PRELIMIT do ustawiania po-
ziomu aktywacji automatycznego limitera
12 Gniazda wyjść głośnikowych
Uwaga: Dla ułatwienia, na czas podłączania
można odczepić zielone kostki od wzmacniacza .
Podwójna konstrukcja terminali + i − ułatwia rów-
noległe podłączanie dwóch kabli głośnikowych .
14
0 10 0 10 0 10
INPUT 2 INPUT 3 INPUT 4
13 Gniazda przelotowe PRE OUT i AMP IN do
podłączenia urządzenia (np . korektora);
gniazdo wyjściowe PRE OUT jest niezależne
od regulatora głośności MASTER VOLUME (4)
14 Gniazdo wyjściowe LINE OUT do podłącza-
nia kolejnego wzmacniacza;
gniazdo to jest niezależne od regulatora
głośności MASTER VOLUME (4)
Uwaga: Ze względu na to, że wzmacniacz jest
urządzeniem monofonicznym, sygnał audio na
obu gniazdach stereo jest identyczny .
15 Gniazda wejściowe AUX IN do podłączania
stereofonicznych źródeł audio z wyjściem
liniowym (np . odtwarzacza CD, miksera)
Uwaga: Ze względu na to, że wzmacniacz jest
urządzeniem monofonicznym, sygnały z obu
gniazd stereo miksowane są we wzmacniaczu
do postaci mono .
16 Gniazda wejściowe (XLR, sym .), dla każdego
kanału INPUT 1 do INPUT 4, do podłącza-
nia mikrofonu lub źródła audio z wyjściem
liniowym
Uwaga! Zasilanie phantom może być
włączane [przełącznik DIP (20) w dolnej
pozycji oraz zwolniony przycisk (17)] tylko
w przypadku źródeł wymagających takiego
zasilania; w innym przypadku (np . dla urzą-
dzeń audio lub mikrofonów z wyjściem
niesymetrycznym) włączenie zasilania
phantom może spowodować uszkodzenie
podłączanego urządzenia .
17 Przełączniki dostosowujący monofonicznych
gniazd wejściowych INPUT 1 – 4 . Sygnał mi-
krofonowy (przełącznik niewciśnięty), sygnał
liniowy (przełącznik wciśnięty)
18 Równoległe do gniazda wejściowego
INPUT 1 gniazda do podłączenia urządzeń
z wyjściem liniowym
19 Przycisk AUTOTALK do włączania i wyłącza-
nia funkcji talkover kanału 1
20 Przełącznik DIP +48 V PHANTOM POWER
dla gniazd wejściowych INPUT 1 do INPUT 4
(16); wykorzystywany przy podłączaniu kon-
densatora oraz mikrofonu elektretowego
wy magającego zasilania fantomowego
Uwaga! Aby uniknąć trzasku w głośnikach,
należy dokonywać zmian ustawień prze-
łącznika tylko przy wyłączonym wzmac-
niaczu . Patrz także uwagi w punkcie 16 .
0 10 –10 dB +10 –10 dB +10
AUX BASS TREBLE
2 3
+3
0 dB
–3
–8
–13
0 10
ON
MASTER
POWER
VOLUME
4 5 6
2 Informacje dotyczące
bezpieczeństwa
Urządzenie spełnia wszystkie wymagania norm
UE, dlatego zostało oznaczone symbolem
UWAGA Urządzenie pracuje na niebez-
piecznym napięciu . Wszelkie
naprawy należy zlecić osobie
przeszkolonej . Nie wolno wkładać
niczego do otworów wentylacyjnych . Niepra-
widłowa obsługa może spowodować poraże-
nie prądem elektrycznym .
Podczas pracy istnieje ryzyko dotknięcia wyjść
głośnikowych (12) o niebezpiecznym napię-
ciu do 100 V . Wszystkie podłączenia mogą być
wykonywane lub zmieniane przy wyłączonym
odbiorniku .
•
Urządzenie przeznaczone jest wyłącznie do
użytku wewnątrz pomieszczeń . Należy chronić
je przez wodą, dużą wilgotnością oraz wysoką
temperaturą . Dopuszczalny zakres temperatur
wynosi 0 – 40 °C .
•
Nie wolno stawiać na urządzeniu żadnych
naczyń wypełnionych cieczami, np .: szklanek
z napojami .
•
Ciepło wytwarzane podczas pracy urządzenia
musi być odprowadzane przez otwory wenty-
lacyjne . W związku z tym nie wolno ich nigdy
zasłaniać .
•
Nie wolno używać oraz należy natychmiast
odłączyć urządzenie od zasilania:
1 . jeżeli widoczne są jakiekolwiek uszkodzenia
urządzenia lub kabla zasialającego,
2 . jeżeli urządzenie upadło lub uległo podob-
nemu wypadkowi, który mógł spowodo-
wać jego uszkodzenie,
3 . jeżeli występują nieprawidłowości w dzia-
łaniu urządzenia .
W każdym z powyższych przypadków urzą-
dzenie musi zostać poddane naprawie przez
odpowiednio wyszkolony personel .
•
Nie wolno odłączać urządzenia z gniazda sie-
ciowego ciągnąc za kabel zasilający, należy
zawsze chwytać za wtyczkę .
•
Do czyszczenia urządzenia zawsze używać czy-
stego i suchego kawałka materiału; nigdy nie
należy używać wody, ani środków chemicznych
•
Producent ani dostawca nie ponoszą odpo-
wiedzialności za wynikłe szkody: uszkodze-
nie sprzętu lub obrażenia użytkownika, jeśli
urządzenie było używane niezgodnie z ich
przeznaczeniem, nieprawidłowo podłączone
lub obsługiwane bądź poddane nieautoryzo-
wanej naprawie .
Po całkowitym zakończeniu eksploata-
cji, urządzenie należy oddać do punktu
recyklingu, zgodnie z lokalnymi przepi-
sami dotyczącymi utylizacji odpadów .
