chron gesteuert werden sollen, können diese die
gleiche Startadresse erhalten, andernfalls muss
jedes Gerät eine freie eigene Adresse bekommen.
Die Anzahl der benötigten DMX-Kanäle und deren
Funktionen kann in der Bedienungsanleitung für das
jeweilige Lichteffektgerät nachgelesen werden.
Um eine übersichtliche Steuerung zu erhalten,
sollte die Zuordnung der benötigten DMX-Kanäle gut
durchdacht sein. Im Folgenden werden einige Bei-
spiele gegeben, die zur Orientierung dienen sollen:
4.3.1 Max. 12 Geräte mit jeweils max. 16 Kanälen
Werden maximal 12 Geräte angeschlossen, die
jeweils maximal 16 Kanäle benötigen, ist es am
übersichtlichsten, jedem Gerät eine der Tasten
SCANNERS (2) zuzuordnen. Dazu am ersten Gerät
die Startadresse 1 einstellen, am zweiten die
Adresse 17, am dritten die Adresse 33 usw., also
immer den ersten Kanal, welcher der jeweiligen
Taste SCANNERS zugeordnet ist – siehe Tabelle
Abb. 4. und das Beispiel Abb. 5, Kanäle 1 – 32.
Belegen die Geräte maximal acht DMX-Kanäle,
können alle Funktionen nach dem Anwählen eines
Gerätes mit der jeweiligen Taste SCANNERS über
die Schieberegler (5) bedient werden. Belegen die
Geräte zwischen 9 und 16 Kanäle, muss mit der
Taste PAGE SELECT (6) zwischen den ersten acht
Kanälen (= Page A) und den zweiten acht Kanälen
(= Page B) umgeschaltet werden.
4.3.2 13 bis 24 Geräte mit jeweils max. 8 Kanälen
Werden zwischen 13 und 24 Geräte angeschlossen,
die jeweils maximal acht Kanäle benötigen, ist es
am übersichtlichsten, je zwei Geräten eine der
Tasten SCANNERS (2) zuzuordnen. Dabei immer
ein Gerät auf „Page A" legen und ein Gerät auf
„Page B": Am ersten Gerät die Startadresse 1 ein-
stellen, am zweiten die Adresse 9, am dritten die
Adresse 17 usw., also immer den ersten Kanal, der
in der Spalte „DMX-Kanal" der Tabelle von Abb. 4
angegeben ist. Siehe auch das Beispiel in Abb. 5,
Kanäle 33 – 64.
be found in the operating instructions for the respec-
tive light effect unit.
To obtain a clear control, the assignment of the
DMX channels required should be well considered.
The following examples are given as a guidance:
4.3.1 12 units as a maximum, each with 16 chan-
nels as a maximum
If 12 units are connected as a maximum, which each
require 16 channels as a maximum, it is best to
assign one of the buttons SCANNERS (2) to each
unit. For this purpose adjust the start address 1 for
the first unit, the address 17 for the second unit, the
address 33 for the third unit, etc., i. e. always the first
channel which the respective button SCANNERS is
assigned to – see table fig. 4 and the example fig. 5,
channels 1 to 32.
If the units reserve eight DMX channels as a
maximum, all functions can be operated after select-
ing a unit with the respective button SCANNERS via
the sliding controls (5). If the units reserve between
9 and 16 channels, the unit has to be switched be-
tween the first eight channels (= page A) and the
second eight channels (= page B) with the button
PAGE SELECT (6).
4.3.2 13 to 24 units, each with 8 channels as a
maximum
If between 13 and 24 units are connected which
require eight channels each as a maximum, it is best
to assign one of the buttons SCANNERS (2) to two
units each. Always assign one unit to "page A" and
one unit to "page B": adjust the start address 1 at the
first unit, the address 9 at the second unit, the
adress 17 at the third unit, etc., i. e. always the first
channel indicated in the column "DMX channel" of
the table of fig. 4. Also see the example in fig. 5,
channels 33 to 64.
4.3.3 Geräte mit max. 4 Kanälen
Benötigen Lichteffektgeräte maximal 4 DMX-Kanäle,
lassen sich mehrere Geräte gleichzeitig über das
Steuerpult bedienen, wenn die Kanäle fortlaufend
belegt werden. Zum Beispiel bei vier benötigten
Kanälen pro Gerät am ersten Gerät die Startadresse
1 einstellen, am zweiten die Adresse 5 usw. in 4er-
Schritten. Dadurch können maximal 48 Geräte mit je
4 Kanälen angesteuert werden oder 96 Geräte mit je
2 Kanälen. Eine unterschiedliche Kombination mit
den bisherigen Beispielen ist natürlich möglich.
Siehe auch das Beispiel in Abb. 5, Kanäle 85 – 96.
4.3.4 Geräte mit mehr als 16 Kanälen
Belegen die angeschlossenen Geräte mehr als 16
DMX-Kanäle, können alle Funktionen eines Gerätes
nicht mehr nur durch eine der Tasten SCANNERS
angewählt werden. Belegt ein Gerät z. B. 20 Kanäle
und wurde für dieses die Startadresse 65 eingestellt
(siehe Abb. 5), die ersten acht Kanäle mit der Taste
SCANNERS 5 anwählen. Nach dem Umschalten
auf „Page B" mit der Taste PAGE SELECT (6) las-
sen sich die zweiten acht Kanäle bedienen. Zum
Steuern der letzten vier Kanäle zuerst die Taste
SCANNERS 5 deaktivieren, dann die Taste SCAN-
NERS 6 drücken und mit der Taste PAGE SELECT
auf „Page A" zurückschalten.
Die Startadresse des nächsten Gerätes muss in
diesem Fall auf die Nummer 85 oder höher einge-
stellt werden.
4.3.5 Übersichtstabelle zur Kanalbelegung
Auf der Seite 36 ist eine Tabelle aufgestellt, die Sie
ausschneiden oder kopieren können und in der Sie
die angeschlossenen Geräte sowie deren Funktio-
nen für jeden Kanal eintragen können. Aus der
Tabelle ist dann auch ersichtlich, mit welcher Taste
SCANNERS ein Gerät angewählt wird und ob mit
der Taste PAGE SELECT zwischen „Page A" und
„Page B" umgeschaltet werden muss.
4.3.3 Units with 4 channels as a maximum
If light effect units require 4 DMX channels as a
maximum, it is possible to control several units via
the controller at the same time if the channels are
successively reserved. For instance, in case of four
channels required per unit, adjust the start address
1 at the first unit, the address 5 at the second unit,
etc., in steps of 4. Thus, 48 units as a maximum with
4 channels each can be controlled or 96 units with 2
channels each. A different combination with the
examples above is possible, of course. Also see the
example in fig. 5, channels 85 to 96.
4.3.4 Units with more than 16 channels
If the connected units reserve more than 16 DMX
channels, all functions of a unit can no longer be se-
lected by just one of the buttons SCANNERS. If a
unit reserves e. g. 20 channels and if the start
address 65 was adjusted for it (see fig. 5), select the
first eight channels with the button SCANNERS 5.
After switching to "page B" with the button PAGE
SELECT (6) it is possible to use the second eight
channels. To control the last four channels, first
deactivate the button SCANNERS 5, then press the
button SCANNERS 6, and switch back to "page A"
with the button PAGE SELECT.
The start address of the next unit has to be ad-
justed to the number 85 or higher in this case.
4.3.5 Table for the channel configuration
Page 36 shows a table which you can cut out or
copy and in which you can enter the connected units
as well as their functions for each channel. From the
table you can also see by which button SCANNERS
a unit is selected and if it has to be switched be-
tween "page A" and "page B" with the button PAGE
SELECT.
DMX-Kanal
SCANNERS
PAGE
DMX channel
1
2
3
4
A
5
6
7
8
1
9
10
11
12
B
13
14
15
16
17
18
19
20
A
21
2
23
24
2
25
26
27
28
B
29
30
31
32
33
34
35
36
A
37
38
38
40
3
41
42
43
44
B
45
46
47
48
49
50
51
52
A
53
54
55
56
4
57
58
59
60
B
61
62
63
64
65
66
67
68
A
69
70
71
72
5
73
74
75
76
B
77
78
79
80
81
82
83
84
A
85
86
87
88
6
89
90
91
92
B
93
94
95
96

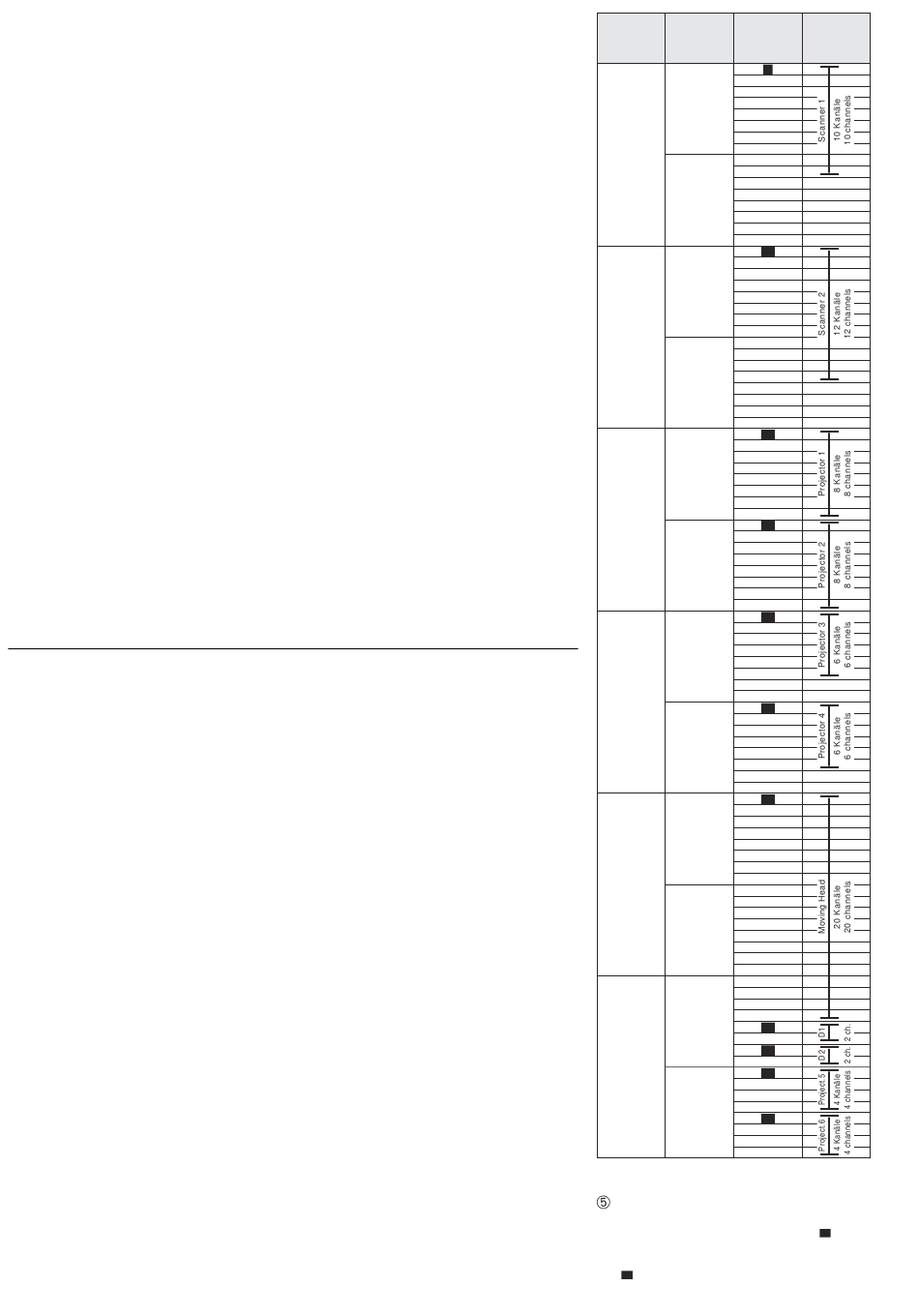

Beispiel einer übersichtlichen Zuordnung der Kanäle 1 – 96;
die Startadressen sind negativ dargestellt, z. B.
Example of a clear assignment of the channels 1 to 96; the
start addresses are shown in white on a black background,
17
e. g.
zugeordnete
Geräte
units
assigned
17
