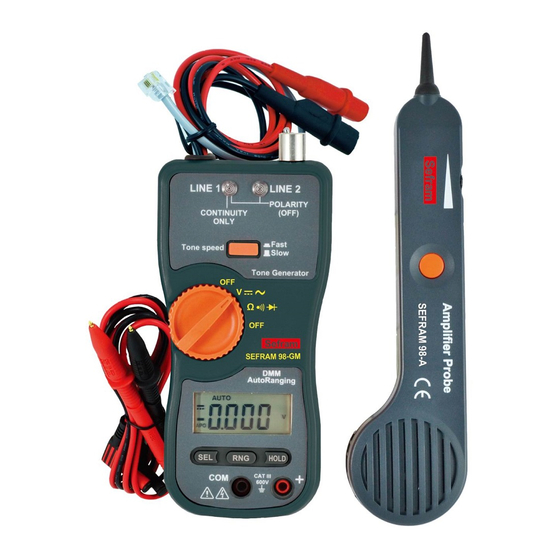

SEFRAM 98 Manuel D'utilisation

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

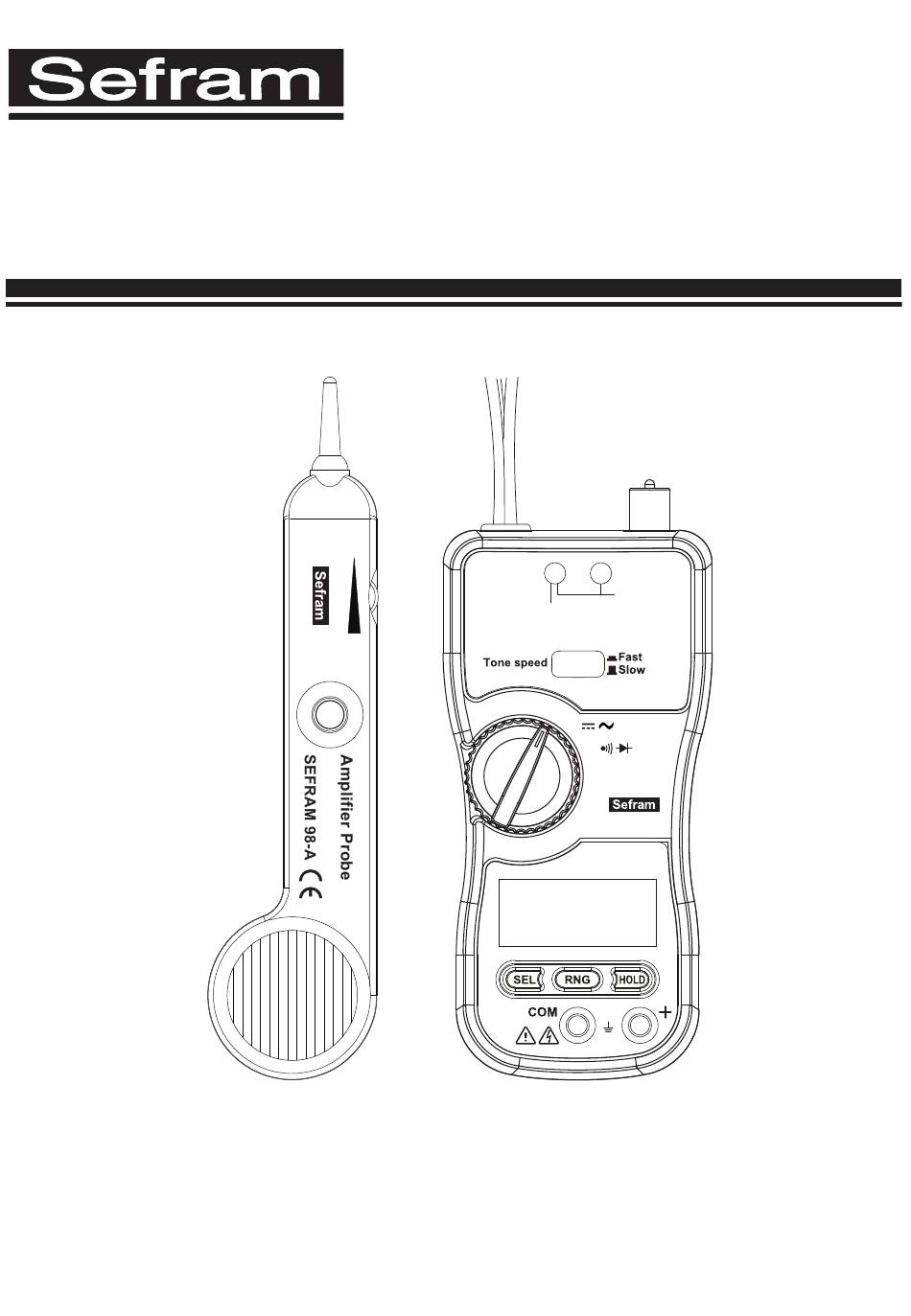

Localisateur de câble et
Manuel d'utilisation
Multimètre
SEFRAM 98
LINE 1
LINE 2
POLARITY
(OFF)
CONTINUITY
ONLY
Tone Generator
OFF
V
Ω
OFF
SEFRAM 98-GM
DMM
AutoRanging
CAT III
600V

Publicité

Chapitres

Table des Matières
loading

Manuels Connexes pour SEFRAM 98

Sommaire des Matières pour SEFRAM 98

  • Page 1 SEFRAM 98 Localisateur de câble et Multimètre LINE 1 LINE 2 POLARITY (OFF) CONTINUITY ONLY Tone Generator Ω SEFRAM 98-GM AutoRanging CAT III 600V Manuel d’utilisation...

  • Page 2: Table Des Matières

    Sommaire Page 1. Sonde de détection.......... 1-2 2. Générateur 2 tons / Multimètre......2-3 3. Mise en œuvre..........4-6 4. FONCTIONS DU MULTIMETRE..... 6-7 5. Face avant............6. Touches et fonctions........7. Mise en œuvre..........10-12 8. Maintenance............

  • Page 3: Sonde De Détection

    Sonde de détection Amplifier Probe SEFRAM 98-A Figure 1 LINE 1 LINE 2 POLARITY CONTINUITY (OFF) ONLY Tone Generator Ω SEFRAM 98-GM AutoRanging CAT III 600V Figure 2 Caractéristiques ● Permet d’identifier un câble (hors tension). ● Fonctionne avec tous les générateurs 2 tons du marché.

  • Page 4: Générateur 2 Tons / Multimètre

    Générateur 2 tons / Multimètre LINE 1 LINE 2 POLARITY CONTINUITY (OFF) ONLY Tone Generator Ω LINE 1 LINE 2 SEFRAM 98-GM POLARITY CONTINUITY (OFF) ONLY AutoRanging Tone Generator Ω SEFRAM 98-GM AutoRanging CAT III 600V CAT III...

  • Page 5: Générateur 2 Tons: Caractéristiques

    ● Choix du signal 2 tons : lent ou rapide. ATTENTION:NE JAMAIS CONNECTER LE GENERATEUR A UN CIRCUIT PRESENTANT UNE TENSION > 24V. Fast LINE 1 LINE 2 POLARITY (OFF) CONTINUITY ONLY Tone Generator Ω Slow SEFRAM 98-GM AutoRanging CAT III 600V...

  • Page 6: Mise En Œuvre

    Mise en œuvre Les tests qui suivent peuvent être réalisés avec les cordons ou la prise RJ-11. NOTE: en utilisant la prise RJ-11g, le test de polarité s’applique aux lignes 1 et 2. La continuité et le générateur 2 tons uniquement à la ligne 1. ●...
  • Page 7 ● Envoi d’un signal 2 tons sur la ligne. Interrupteur sur TONE ATTENTION:NE JAMAIS CONNECTER A UN CIRCUIT PRESENTANT UNE TENSION > 24V. a. Branchez le fil rouge sur un des fils de la ligne à tester et le fil noir sur l’autre fil ou à la terre. (voir figure 4) b.

  • Page 8: Fonctions Du Multimetre

    ● Utilisation du connecteur RJ-11 Tous les tests ci-dessus peuvent se faire avec la prise RJ-11 (ligne 1 uniquement – fils rouge et verts) ● Test des coaxiaux a. Pour tester un câble sans connecteur, branchez le fil rouge à la tresse externe et le fil noir à l’âme ou à la terre.
  • Page 9 Tensions continues Gamme Résolution Précision 400mV 0.1mV ± (0.5% +3dgt) ± (0.5% +3dgt) 10mV ± (0.5% +3dgt) 400V 100mV ± (0.5% +3dgt) 1000V ± (0.5% +3dgt) Impédance d’entrée: 10MΩ Résistance Gamme Résolution Précision 400Ω 0.1Ω ± (1.2% +3dgt) 4 k Ω 1Ω...

  • Page 10: Face Avant

    Face avant LINE 1 LINE 2 POLARITY (OFF) CONTINUITY ONLY Tone Generator Ω ① SEFRAM 98-GM AutoRanging ② ③ ⑤ ④ CAT III 600V ⑥ ⑦ ① Commutateur rotatif ⑤ Fonction Hold ② Afficheur LCD ⑥ Borne COM (point froid) ③...

  • Page 11: Touches Et Fonctions

    Touches et fonctions (1) Commutateur rotatif Permet de choisir le type de mesure. (2) Afficheur LCD 3999 points, avec les unités. (3) Touche Select Pour le choix des mesures AC/DC (tension) En mesure de résistance, cette touche permet de passer en test de continuité ou test diode. (4) Touche Range (Gamme) Un appui sur cette touche permet de passer en gammes manuelles.

  • Page 12: Mise En Œuvre

    SEL pour choisir AC ou DC. Lire la valeur mesurée sur l’afficheur LCD. LINE 1 LINE 2 POLARITY (OFF) CONTINUITY ONLY Tone Generator Ω SEFRAM 98-GM AutoRanging CAT III 600V LINE 1 LINE 2 POLARITY CONTINUITY (OFF) ONLY Tone Generator Ω...
  • Page 13 LINE 1 LINE 2 POLARITY (OFF) CONTINUITY ONLY Tone Generator Ω SEFRAM 98-GM AutoRanging CAT III 600V Ω (3) Test de continuité Le test de continuité utilise la gamme 400.0Ω avec le buzzer actif pour une valeur de résistance inférieure à...
  • Page 14 2V, le LCD affichera "OL". Le buzzer sera actif pour une tension < 0.25V. Dans ce mode, le dernier digit n’est pas affiché. LINE 1 LINE 2 POLARITY CONTINUITY (OFF) ONLY Tone Generator Ω SEFRAM 98-GM AutoRanging CAT III 600V Diode...

  • Page 15: Maintenance

    Maintenance (1) Sonde amplificatrice : Mettre le volume sur 4 ou 5, appuyez sur le bouton orange et approchez la sonde d’un conducteur secteur isolé (mais alimenté) ou en utilisant le générateur 2 tons du multimètre Si aucun son n’est audible il faut remplacer la pile en ouvrant le compartiment pile: enlever la pile 9V et la remplacer en respectant la polarité.
  • Page 16 SEFRAM 32, rue E. MARTEL BP 55 F42009 – SAINT-ETIENNE Cedex 2 Tel : 0825 56 50 50 (0,15€/mn) Fax : 04 77 57 23 23 Web : www.sefram.fr E-mail : sales@sefram.fr...
  • Page 17 SEFRAM 98 CABLE TRACER & DMM LINE 1 LINE 2 POLARITY (OFF) CONTINUITY ONLY Tone Generator Ω SEFRAM 98-GM AutoRanging CAT III 600V INSTRUCTION MANUAL...
  • Page 18 INDEX PAGE 1. Amplifier Probe..........2. Tone Generator / DMM........3. Instructions............4. FUNCTIONS OF DMM:........5. Instrument Layout..........6. Button Functions..........7. Measurement........... 11-13 8. Maintenance............

  • Page 19: Amplifier Probe

    Amplifier Probe Amplifier Probe SEFRAM 98-A Figure 1 LINE 1 LINE 2 POLARITY CONTINUITY (OFF) ONLY Tone Generator Ω SEFRAM 98-GM AutoRanging CAT III 600V Figure 2 Features ● The Amplifier Probe is designed to identify and trace wires or cables within a group without damaging the insulation.
  • Page 20 Instructions ● Connecting the tone generator. In terminated working cables: Connect one test lead to a terminated wire and the other test lead to earth or equipment ground.(See figure 2) In unterminated or non-working cables: Connect one test lead to an unterminated wire and the other test lead to another unterminated wire.

  • Page 21: Tone Generator / Dmm

    LINE 2 POLARITY CONTINUITY (OFF) ONLY Tone Generator Ω LINE 1 LINE 2 POLARITY (OFF) CONTINUITY ONLY SEFRAM 98-GM Tone Generator AutoRanging Ω SEFRAM 98-GM AutoRanging CAT III CAT III 600V 600V Figure 1 Figure 2 Functions of Tone Generator: Features ●Red and black test leads with a standard 4 conductor...

  • Page 22: Instructions

    POLARITY CONTINUITY (OFF) ONLY Tone Generator Ω Slow SEFRAM 98-GM AutoRanging CAT III 600V Instructions All of the following tests can be performed by using the red and black test leads or the modular plug. NOTE:When using the modular test plug, the polarity test function applies to Lines 1 and 2.
  • Page 23 ● IDENTIFYING LINE CONDITION (SWITCH TO "OFF") 1. Connect the RED test lead to the RING SIDE of the line and the BLACK to the TIP. 2. Watch the LED: 1.1 A BRIGHT "GREEN" LED indicates a CLEAR line. 1.2 A DIM "GREEN" LED indicates a BUSY line. 1.3 A BRIGHTLY FLICKERING "GREEN and RED"...
  • Page 24 3. Probe the suspected wires with the amplifier probe. Reception of tone will be strongest on the subject wire. In case of ready access to bare conductors, a handset or headphone may be used to receive the tone. ● TESTING CONTINUITY (SWITCH TO "CONT") CAUTION:DO NOT CONNECT TO ANY ACTIVE AC OR DC CIRCUIT IN THIS MODE.

  • Page 25: Functions Of Dmm

    FUNCTIONS OF DMM: Features ● 4000 counts LCD. ● Full automatic measurement. Voltage measurement. Resistor measurement. ● Range change function. ● Select function. ● Data Hold function. ● Continuity check. ● Diode measurement. ● Low battery indication. ● Input impedance:10MΩ. Specification AC Voltage Range...
  • Page 26 Resistance Range Resolution Accuracy 400Ω 0.1Ω ±(1.2%rdg+3dgt) 4kΩ 1Ω ±(1.2%rdg+3dgt) 40kΩ 10Ω ±(1.2%rdg+3dgt) 400kΩ 100Ω ±(1.2%rdg+3dgt) 4MΩ 1kΩ ±(1.2%rdg+3dgt) 40MΩ 10kΩ ±(2.0%rdg+4dgt) Overload Protection 500V DC Continuity Test: Range Audible threshold 400Ω Less than 25Ω...

  • Page 27: Instrument Layout

    Instrument Layout LINE 1 LINE 2 POLARITY (OFF) CONTINUITY ONLY Tone Generator Ω ① SEFRAM 98-GM AutoRanging ② ③ ⑤ ④ CAT III 600V ⑥ ⑦ ① Function rotary switch ⑤ old Button ② LCD ⑥ COM Terminal ③ Select Button ⑦...

  • Page 28: Button Functions

    Button functions (1) Function rotary switch The rotary switch selects the function. (2) LCD 3999-count LCD with LOW BATTERY indication. (3) Select Button For AC/DC function selection. In the resistance + continuity + diode function, press the Select button to select resistance, continuity or diode function.

  • Page 29: Measurement

    ACV or DCV selection. Get the reading directly from the LCD. LINE 1 LINE 2 POLARITY (OFF) CONTINUITY ONLY Tone Generator Ω SEFRAM 98-GM AutoRanging CAT III 600V LINE 1 LINE 2 POLARITY CONTINUITY (OFF) ONLY Tone Generator Ω...
  • Page 30 LINE 1 LINE 2 POLARITY CONTINUITY (OFF) ONLY Tone Generator Ω SEFRAM 98-GM AutoRanging CAT III 600V Ω (3) Continuity Check Continuity check shares the same configuration with 400.0Ω manual resistance measurement mode, but with buzzer output to indicate continuity. The buzzer generates a 2kHz sound whenever the digit number less than 25Ω.
  • Page 31 0.25V. Because the cycle time of measurement is only 50ms, the least significant digit will not display. LINE 1 LINE 2 POLARITY CONTINUITY (OFF) ONLY Tone Generator Ω SEFRAM 98-GM AutoRanging Diode CAT III 600V...

  • Page 32: Maintenance

    Maintenance (1) Battery replacement Amplifier Probe : Adjust the volume control to at least 4 or 5 on the Amplifier Probe, hold down the push button, and place the tip of the probe near a live conductor (i.e., a 110V power cord). If no sound is generated, replace a 9V battery inside the Amplifier Probe.
  • Page 33 SEFRAM 32, rue E. MARTEL BP 55 F42009 – SAINT-ETIENNE Cedex 2 Tel : 0825 56 50 50 (0,15€/mn) Fax : 04 77 57 23 23 Web : www.sefram.fr E-mail : sales@sefram.fr...
