8 Cablaggio del modulo asse
Collegamenti di controllo
Ingressi analogici, uscite analogiche

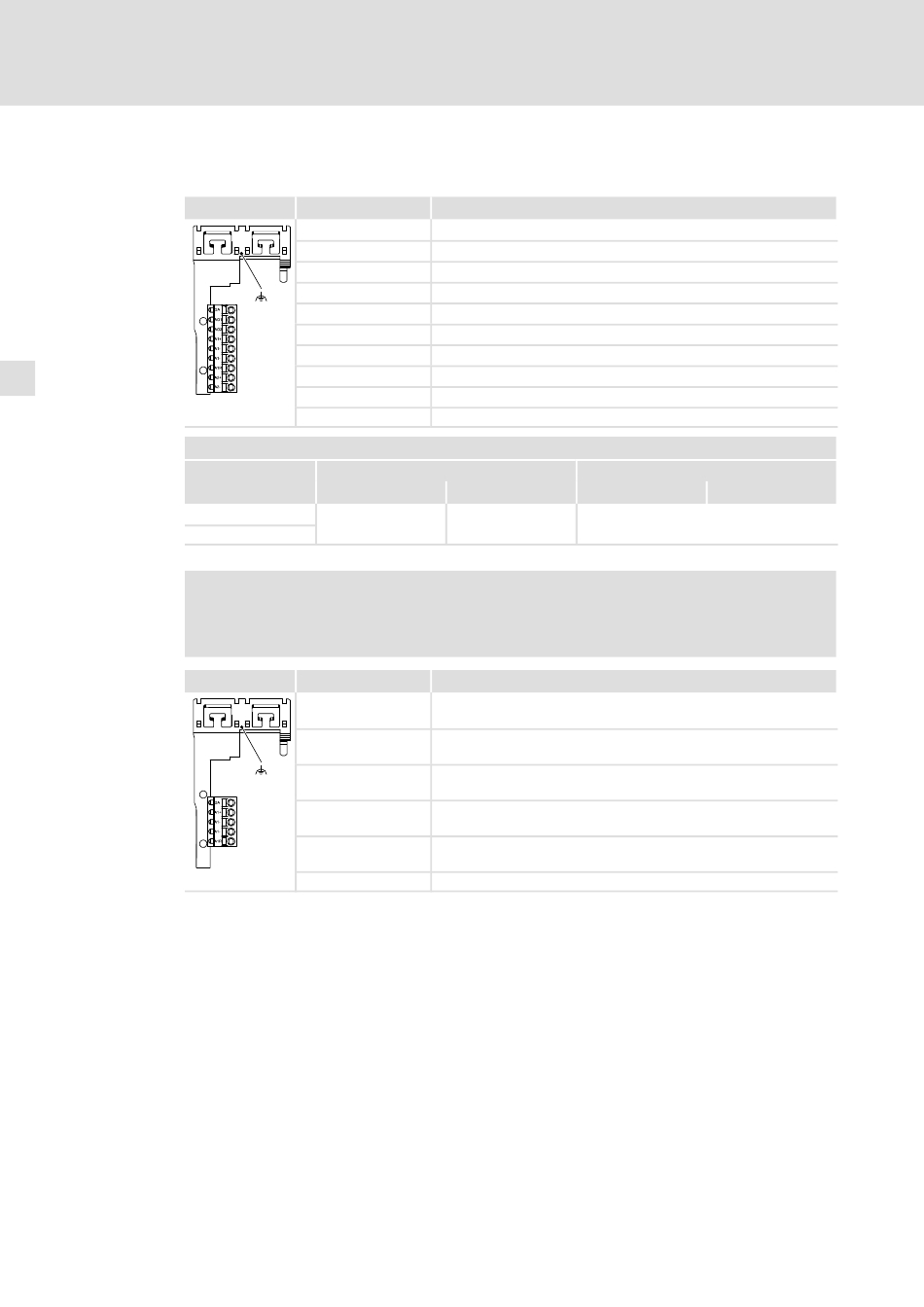

Morsettiera X3
SSP94000X3
Dati morsetti
flessibile
con capocorda
)
Avvertenza:
Nell'esecuzione "StateLine" questo collegamento è disponibile con dimensioni
diverse.
Morsettiera X3
SSP94SL0X3
202
Siglatura Descrizione
GA Segnali analogici GND
AO1 Uscita analogica 1
AO2 Uscita analogica 2
A1+ Ingresso analogico 1 +
A1− Ingresso analogico 1 −
A1− Ingresso analogico 1 −
A1R Resistenza terminale per ±20mA
A2+ Ingresso analogico 2 +
A2− Ingresso analogico 2 −
"
Schermatura: fissare la schermatura con morsetto EMC.
Sezione cavo
2
[mm ]
0.2 ... 2.5
Siglatura Descrizione
GA Segnali analogici GND
A1+ Ingresso analogico 1 +
A1− Ingresso analogico 1 −
A1− Ingresso analogico 1 −
A1R Resistenza terminale per ±20mA
"
Schermatura: fissare la schermatura con morsetto EMC.
l
Coppia di serraggio
[AWG] [Nm]
24 ... 12 Morsetto a molla
[lb−in]
EDK94AMH24 DE/EN/FR/ES/IT 6.0
