Étapes
1.
REMARQUE : Posez la carte système sur une surface propre et plane.
Remettez en place la
carte
2. Remettez en place
l'assemblage du dissipateur de
3. Retournez l'assemblage de la carte système.
4. Alignez les trous de vis de l'assemblage de la carte système avec ceux de l'assemblage du repose-poignets et du clavier.
5. Acheminez le câble de la carte du bouton d'alimentation sous la carte USB.
6. Remettez en place les huit vis (M2x4) qui fixent l'assemblage de la carte système à l'assemblage du repose-poignets et du
clavier.
7. Alignez les trous de vis du support du port USB-C avec ceux de la carte système.
REMARQUE : Retirez le support du port USB-C de la carte système précédente et replacez-le sur la nouvelle carte système.
Cette étape s'applique si une nouvelle carte système remplace la précédente.
8. Remettez en place les deux vis (M2x4) qui fixent le support du port USB Type-C à la carte système.
9. Connectez le câble de l'écran à la carte système, puis fermez le loquet pour fixer le câble.
REMARQUE : Faites pivoter dans le sens des aiguilles d'une montre pour connecter les câbles à la carte système.
10. Connectez le câble LED à tête d'extraterrestre à la carte système.
11. Fixez le câble de l'écran à la carte système.
12. Fixez le câble du port de l'adaptateur secteur sur la carte système, puis connectez-le à celle-ci.
13. Connectez le câble de la carte d'E/S à la carte système, puis fermez le loquet pour fixer le câble.
14. Connectez le câble des haut-parleurs à la carte système.
15. Connectez le câble du pavé tactile à la carte système, puis fermez le loquet pour fixer le câble.
16. Connectez le câble de la carte contrôleur du clavier à la carte système et fermez le loquet pour fixer le câble.
17. Connectez le câble de la carte du bouton d'alimentation à la carte USB, puis fermez le loquet pour fixer le câble.
18. Collez le câble de la webcam IR RVB à la carte système le long du bord du ventilateur droit de l'assemblage du dissipateur de
chaleur.
REMARQUE : Cette étape s'applique aux appareils équipés d'un module de webcam IR RVB hybride.
19. Branchez le câble de la webcam IR RVB sur le connecteur de la carte USB et fermez le loquet pour fixer le câble sur la carte USB.
REMARQUE : Cette étape s'applique aux appareils équipés d'un module de webcam IR RVB hybride.

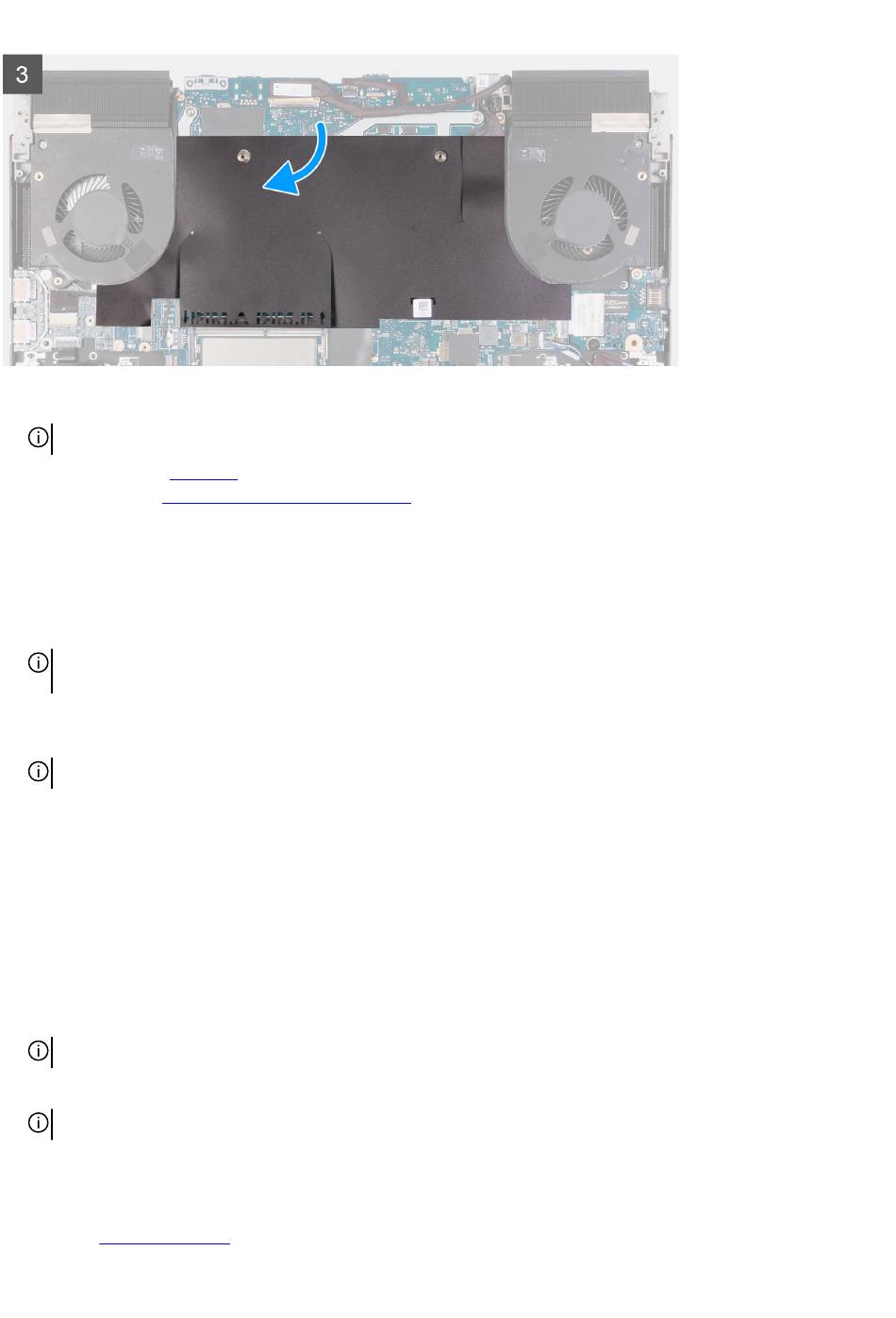

20.Remettez en place le film Mylar sur la carte système.
Étapes suivantes
1. Installez le
cache d'E/S
USB.
arrière.
chaleur.
