Étapes
1. Alignez les trous de vis des charnières d'écran avec ceux de l'assemblage du repose-poignets et du clavier, puis placez
l'assemblage d'écran sur l'assemblage du repose-poignets et du clavier.
2. Acheminez le câble de l'écran dans les guides d'acheminement situés sur l'assemblage du repose-poignets et du clavier.
3. Acheminez le câble de la webcam IR RVB dans le logement situé sur l'assemblage du repose-poignets et du clavier.
REMARQUE : Cette étape s'applique aux appareils équipés d'un module de webcam IR RVB hybride.
4. Remettez en place les six vis (M2,5x5) qui fixent les charnières d'écran à l'assemblage du repose-poignets et du clavier.
5. Retournez l'ordinateur.

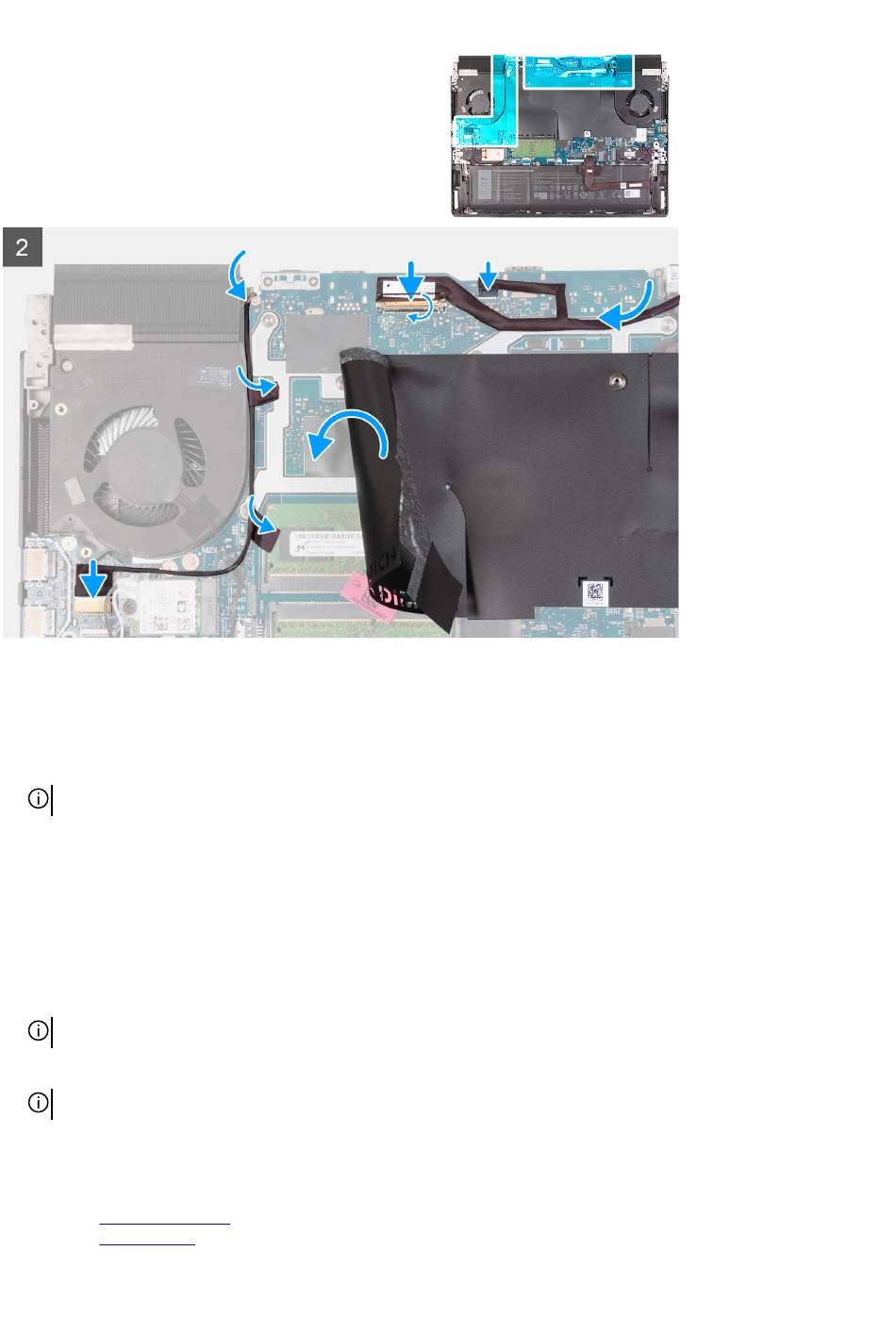

6. Insérez le câble d'écran dans son connecteur sur la carte système, puis fermez le loquet pour fixer le câble.
7. Connectez le câble LED à tête d'extraterrestre à la carte système.
8. Fixez le câble de l'écran à la carte système.
9. Soulevez le film Mylar de la carte système.
10. Collez le câble de la webcam IR RVB à la carte système le long du bord du ventilateur droit de l'assemblage du dissipateur de
chaleur.
REMARQUE : Cette étape s'applique aux appareils équipés d'un module de webcam IR RVB hybride.
11. Connectez le câble de la webcam IR RVB à la carte USB.
REMARQUE : Cette étape s'applique aux appareils équipés d'un module de webcam IR RVB hybride.
12. Remettez en place le film Mylar sur la carte système.
Étapes suivantes
1. Installez le
cache d'E/S
2. Installez le
cache de
fond.
