3. Retirez la batterie.
4. Dans le logement SSD nº 1, retirez le
5. Dans le logement nº 2, retirez le
6. Retirez le
module de
mémoire.
7. Retirez la
carte sans
fil.
8. Retirez le
cache d'E/S
9. Retirez le film Mylar de la carte système.
À propos de cette tâche

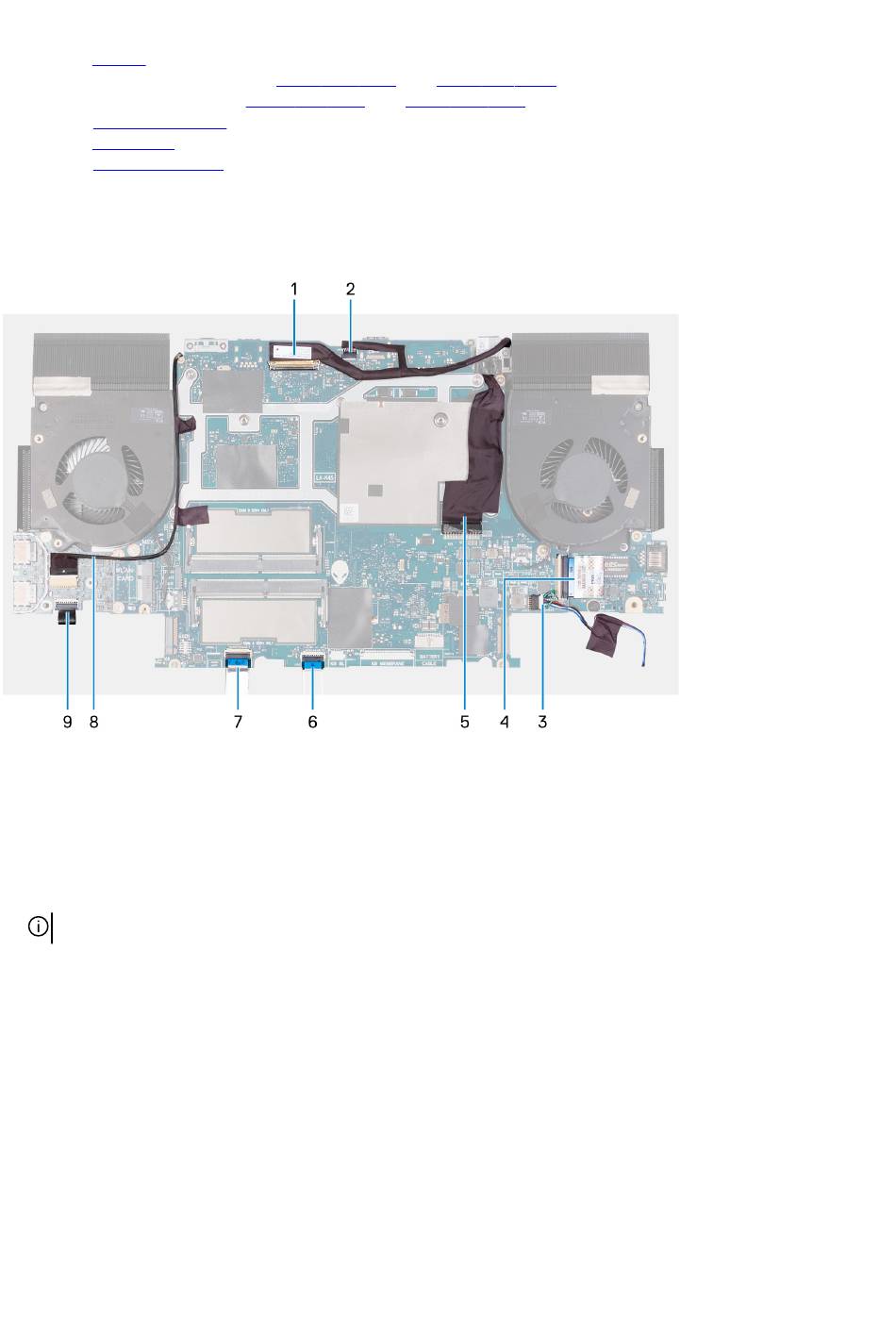

L'image suivante montre les connecteurs de la carte système.
1. Câble d'écran
2. Câble LED à tête d'extraterrestre
3. Câble de haut-parleur
4. Câble de la carte d'E/S
5. Câble du port de l'adaptateur secteur
6. Câble du pavé tactile
7. Câble de la carte contrôleur du clavier
8. Câble de la webcam IR RVB
REMARQUE : Cela concerne les appareils équipés d'un module de webcam IR RVB hybride.
9. câble de la carte du bouton d'alimentation
La figure suivante indique l'emplacement de la carte système et fournit une représentation visuelle de la procédure de retrait.
disque SSD 2230
disque SSD 2230
arrière.
ou le
disque SSD
2280, selon le cas.
ou le
disque SSD
2280, selon le cas.
57
