Chaudières et chauffe-eau NeoTherm LC
d'équilibrer correctement les pressions des gaz brûlés.
Ne pas utiliser de circuit commun d'évacuation si le
circuit d'évacuation ne répond pas à ces exigences.
Ces appareils ne doivent jamais partager leur conduit
d'évacuation des gaz de combustion avec un appareil
de catégorie I.
3.C.2
Exigences d'évacuation des gaz de
combustion propres au Canada
Ces chaudières et chauffe-eau sont des appareils de
catégorie IV. Conformément aux exigences de la norme
CAN/CSA-B149.1, seuls les systèmes d'évacuation BH
peuvent être raccordés à ces appareils. Et ces circuits
d'évacuation, qu'ils soient en acier inoxydable certifié
ULC S636 ou en plastique certifié ULC S636, doivent être
installés conformément aux instructions d'installation du
fabricant certifié.
Le technicien agréé installant cet appareil doit utiliser
un matériau de conduit d'évacuation certifié ULC
S636, conforme aux exigences décrites dans la
section « Évacuation des gaz de combustion et air de
combustion ».
Les systèmes d'évacuation de Classe I conviennent aux
appareils alimentés au gaz qui produisent des gaz de
combustion d'une température supérieure à 135 °C, mais
inférieure ou égale à 245 °C.
Les systèmes d'évacuation de Classe II conviennent aux
appareils à gaz qui produisent des gaz de combustion
d'une température inférieure ou égale à 135 °C.
Les systèmes d'évacuation de Classe II sont ensuite
divisés en quatre catégories de température, comme suit:
A
Jusqu'à 65 °C / 149 °F, inclus
B
Jusqu'à 90 °C / 194 °F, inclus
C
Jusqu'à 110 °C / 230 °F, inclus
D
Jusqu'à 135 °C / 275 °F, inclus
Orifice de prélèvement des gaz brûlés
L'installateur doit s'assurer qu'un orifice de prélèvement
des gaz brûlés est installé dans le circuit d'évacuation.
Cet orifice de prélèvement des gaz brûlés doit être placé
à proximité du raccord du conduit de fumées de l'appareil:
à moins de 2 pi/60 cm du raccord. Il n'existe aucun orifice
de prélèvement des gaz brûlés interne à l'appareil, il
convient donc d'en prévoir un à l'extérieur de l'appareil.
Il est préférable d'utiliser un orifice de prélèvement des
gaz brûlés faisant partie intégrante du circuit d'évacuation
certifié ULC S636. Toutefois, s'il n'en existe pas avec le
circuit d'évacuation certifié, le fabricant suggère d'utiliser
un té dont le raccord de dérivation est dimensionné pour
permettre l'insertion d'une sonde d'analyse des gaz
brûlés. Le raccord de dérivation doit être refermable à
l'aide d'un bouchon, ou d'un autre moyen, pour assurer
l'étanchéité du circuit d'évacuation. (Voir Figure 5.)
Il convient de tenir compte de l'emplacement et de
l'orientation de l'orifice de prélèvement des gaz brûlés

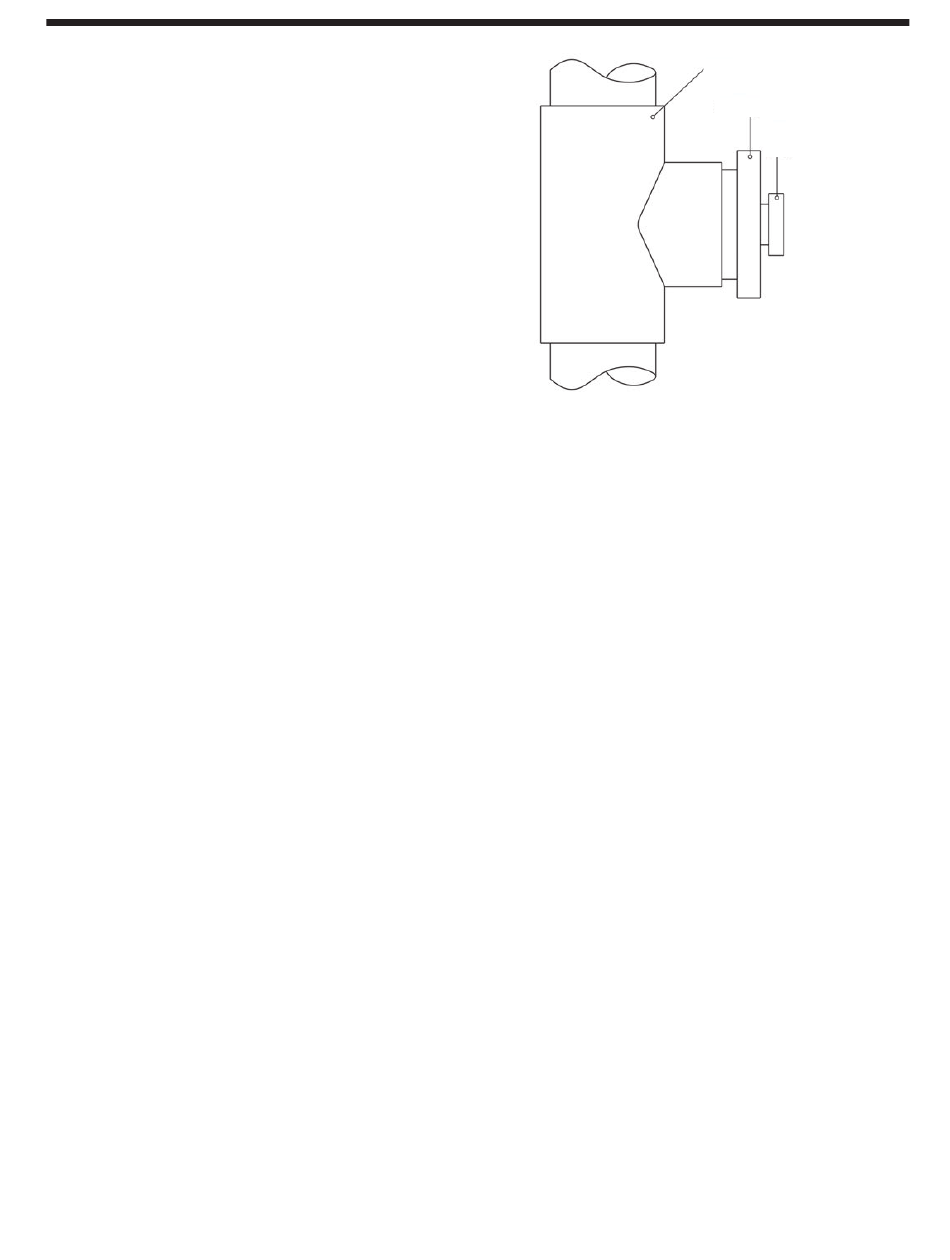

Orifice de prélèvement
Figure 5.
pour s'assurer que les condensats peuvent s'écouler
librement dans l'appareil et ne pas s'accumuler ailleurs
dans le circuit d'évacuation – y compris dans l'orifice de
prélèvement des gaz brûlés lui-même.
Terminaison d'évacuation des gaz de combustion –
Un terminal d'évacuation des gaz de combustion
doit être installé. Si circuit d'évacuation certifié ne
comporte pas de terminal d'évacuation, le fabricant
suggère l'utilisation d'un raccord provenant du circuit
d'évacuation certifié, sur lequel il suffit d'installer une
grille de terminaison. S'assurer d'installer et de terminer
les conduits d'évacuation et de prise d'air de combustion
conformément aux instructions de cette section.
3.D Localisation des terminaisons de
prise d'air et d'évacuation des gaz
de combustion
3.D.1
Terminaison murale d'évacuation des
gaz de combustion
Utiliser la terminaison murale d'évacuation des gaz de
combustion adaptée proposée par le fabricant. Placer
la terminaison conformément aux normes ANSI Z223.1/
NFPA 54 et aux codes locaux en vigueur. Au Canada,
l'installation doit respecter la norme CSA B149.1 ou
B149.2 ainsi que les codes locaux en vigueur.
Prendre en compte les éléments suivants lors de
l'installation de la terminaison:
1.
La Figure 6 illustre les exigences en termes de
dégagements des terminaisons d'évacuation des
gaz de combustion pour les États-Unis et le Canada.
2.
Les terminaisons d'évacuation des gaz de
combustion pour des appareils à condensation ou
les appareils dont les évacuations génèrent de la
condensation ne doivent pas déboucher au-dessus
d'un endroit de passage piétonnier ou d'une zone où
la condensation ou les vapeurs peuvent provoquer
des nuisances ou présenter un danger.
Page 15
TÉ
Bague
Cache
