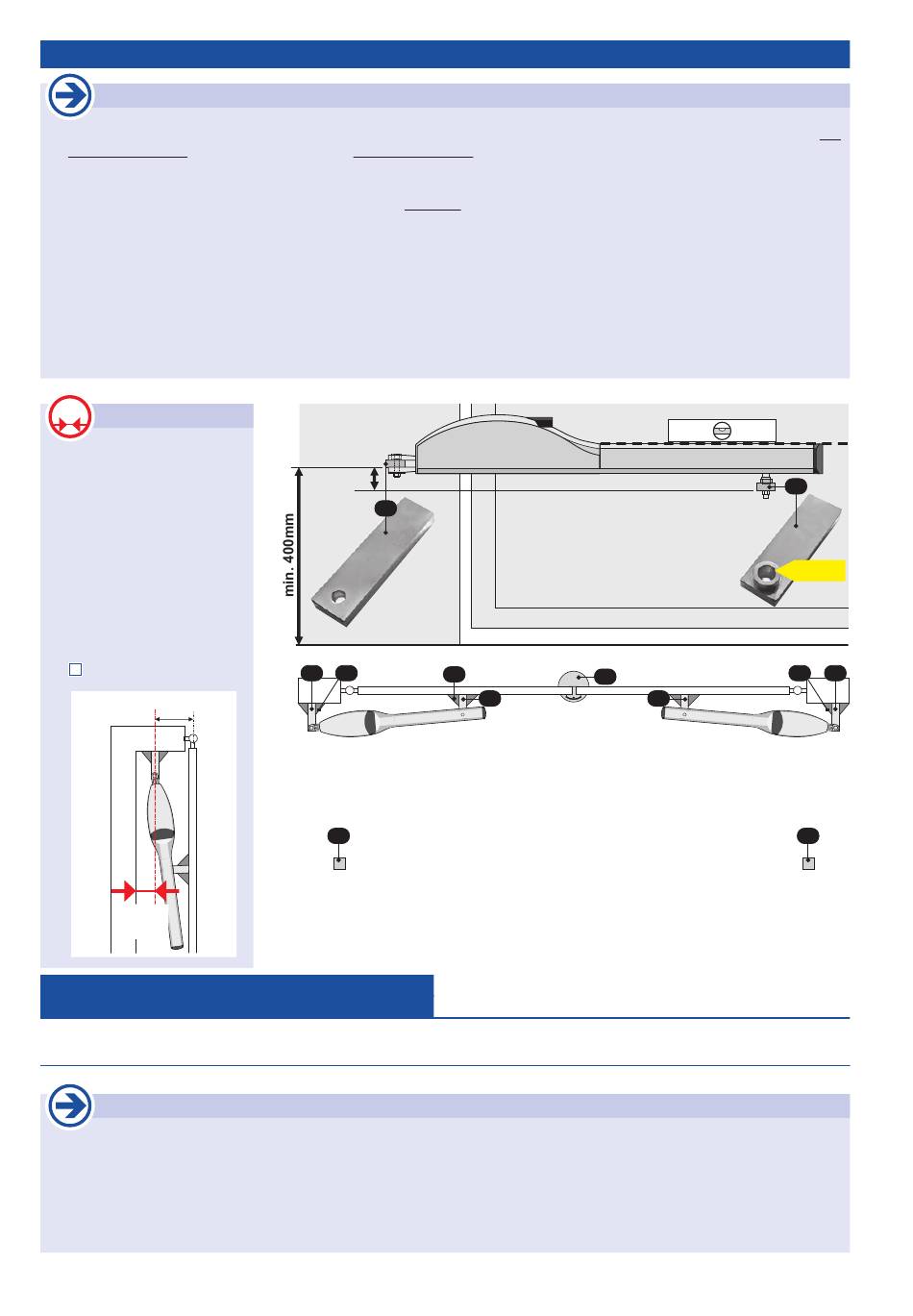

2. Installation
• Le LEVO 4000LH a des arrêts de fin de course intégrés pour régler les positions OUVERT et FERMÉ pour portail en
dessous de 200kg et une largeur de vantail en dessous de 3m
Les vantails avec un poids au-dessus de 200kg ou à une largeur à partir de 3m doivent être limités par des
butées extérieures (4) et non par les arrêts mécaniques intégrés!
Surtout quand le portail est fermé une butée (4) est toujours recommandée ou un limiteur de chemin.
• En cas de portails à vantaux minces ou de portails en bois, la pièce de montage ne doit pas être montée directement
sur le portail; il faut placer un fer plat en dessous.
• *) afin d'éviter des salissures et d'assurer un fonctionnement fiable et durable, une distance minimum de 400mm par
rapport au bord supérieur de la voie de parcours devrait être respectée
• Les points de montage pour la pièce de soudage avant (1) et arrière (2) doivent être choisis selon les mesures de
montage ci-dessous. L´alignement horizontal de l´automatisme doit être garanti (voir espace vertical (V) des pièces
de soudage !).
!
Important
• Soyez sûr lors du planning
ou plus respectivement
lors de l'assemblage du
moteur, que ce dernier
a suffisamment de place
lorsque le portail est en
position ouverte.
• L e s d i m e n s i o n s d e
montage B ne doivent
pas être changer pour
n'importe quelle raison!
(Dimensions de montage
page 5,6)
B
!
min.
70mm
2a. Détermination des points de montage
et fixation des pièces de soudage
Points de montage
• Les points de montage pour la pièce de soudage de devant (1) et de derriere (2) doivent être choisis selon les mesures
de montage (voir tables).
• Pour cela les mesures A et B et D doivent toujours être calculés à partir du centre de rotation du portail/vantail.
• En plus il faut calculer un espace V=65mm entre les pièces de soudage pour l´alignement horizontal des
automatismes (V=65mm).
Automatisme pour portails à battants LEVO 4000LH
Indications de montage
Pillier du portail
V=65mm
2
bord supérieur
2
3
3
vantail gauche
4
(1) pièce de soudage avant
(2) pièce de soudage arrière
(3) plaques
(4) butées
Indication
4
Normstahl_F_LEVO-4000LH_42001008 / 05. 02. 2020
vantail gauche
4
1
1
INTÉRIEUR
1
Ø16mm
3
2
vantail droit
4
Montage
