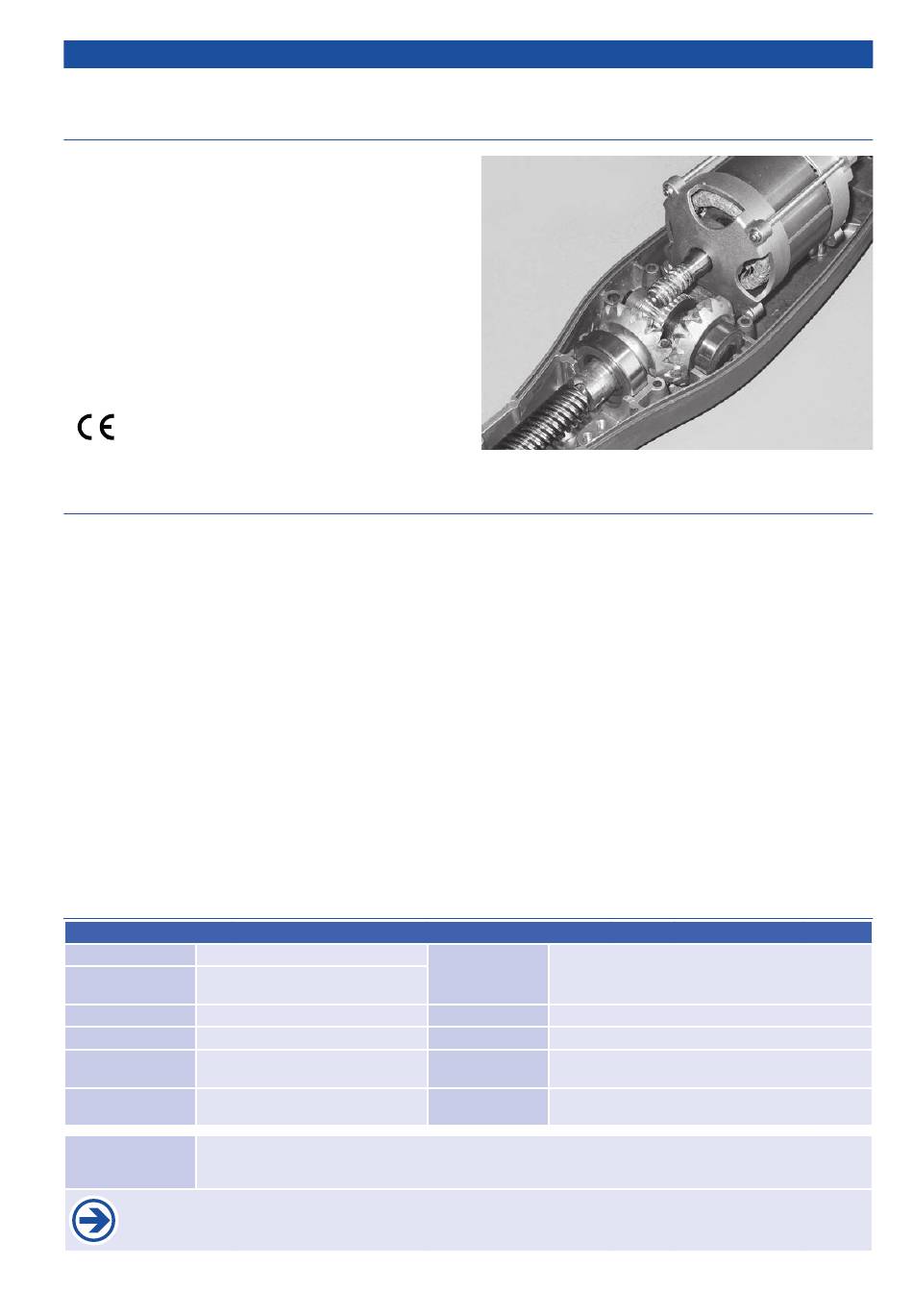

1. Généralités
Caractéristiques
• automatisme électromécanique pour portails à battants,
230V AC
• poids max. par vantail 500kg
• réducteur autoblocant
• roue/vis sans fin en bronze de haute qualité
• déverrouillage à cylindre euro standard (demi-cylindre)
• capteur vitesse de rotation
• butée intégrée pour fin de course réglable (mécanique)
• arrêt doux réglable
• système automatique de renversement ARS
• aussi pour installation ultérieure
• design innovateur et moderne
•
Caractéristiques générales
Avec l'automatisme LEVO 4000LH il est possible d'automatiser rapidement et aisément des portails à battantsneufs ou déjà existants.
Pour le développement de l´automatisme LEVO 4000LH l´attention a été placé spécialement sur son fonctionnement fiable et
durable. Pour cette raison touts les matériaux sont fabriqués d´aluminium, acier inoxydable et acier traité (zingué).
Le motoréducteur complet qui se trouve dans un boîtier en aluminium indéformable et l´entraînement sont complètement en
métal. Ceci est important pour un fonctionnement long et sans soucis.
L´entraînement a une suspension de Cardan sur le côté du portail ainsi que sur le côté de la colonne. Ainsi un montage libre
de jeu et une marche tranquille et régulière est donnée
Un fuseau (vérin) très massif ensemble avec un grand manchon en laiton sont une garantie pour un usage durable fiable.
Le fuseau dispose de paliers sur les deux côtés. Ceci évite des vibrations indésirables.
Un capteur de vitesse de rotation permet la mise en action du système ARS - système de renversement automatique.
Si le portail touche un obstacle l´opérateur s´arrête automatiquement et renverse. Un maximum de sécurité est ainsi établi.
Le moteur ferme le portail de manière éprouvée. Le débrayage/déverouillage manuel - important en cas de panne électrique
- est fermé par un demi-cylindre euro standard. Celui-ci est échangeable et ainsi intégrable dans le système de clés pour la
maison. Le cylindre et 3 clés font parti de la livraison.
Les automatismes garantissent le bloquage du portail et n´ont pas besoin d´une serrure électrique.
Pour un arrêt fixe/butée du portail en position finale il peut être nécessaire - aussi avec automatismes autobloquants - d´installer
une serrure additionelle comme par exemple une serrure électrique.
L´opérateur dispose d´arrêts/butées mécaniques intégrés en série pour la position ouverte du portail (ajustable)
Fichier technique
Automatisme LEVO 4000LH
alimentation
Courant max.
(excl. accessoires)
largeur vantail max.
poids vantail max.
durée de marche
(mode S3)
Montée / descente
max. de l'entrée
bloquage en ouverture et fermeture • Kraftrréglage de force par commande électronique • déverouillage à demi-
Autres
cylindre (euro standard) • arrêts mécaniques réglables • capteur de vitesse de rotation
optionnel: plaques de fixation pour visser en acier inoxydable (côté pillier et moteur)
• la largeur maximale du vantail indiquée est pour portails ouverts au vent (à barreaux) et non-montants!
*) Avec portails asendants la largeur et le poids maximal doit être réduit jusqu´à 50%. Les soutiens de l´automatisme
pour les portails et les côtés de colonne permettent une possible montée / descente de l'entrée du portail jusqu´à 7°.
230V AC, 50Hz
condensateur
moteur
1,9A
4,5m
course
500kg
vitesse
60%
force de poussée
Température
à 7° *)
ambiante
Normstahl_F_LEVO-4000LH_42001008 / 05. 02. 2020
Automatisme pour portails à battants LEVO 4000LH
3
6,3µF
450mm
11mm/s
5000N
-20° à +40°C
