Montage
24
C Position de montage horizontale,
transmetteur en bas
D Position de montage horizontale,
transmetteur sur le côté
1) Les applications avec des températures de process basses peuvent réduire la température ambiante. Pour
respecter la température ambiante minimale pour le transmetteur, nous recommandons cette position de
montage.
2) Les applications avec des températures de process hautes peuvent augmenter la température ambiante.
Pour respecter la température ambiante maximale pour le transmetteur, nous recommandons cette
position de montage.
3) Pour éviter la surchauffe du module électronique en cas de forte hausse de la température (par ex.
processus NEP ou SEP), monter l' a ppareil avec le transmetteur orienté vers le bas.
4) Avec la fonction de détection tube vide activée : la détection de présence de produit ne fonctionne que si le
boîtier du transmetteur est orienté vers le haut.

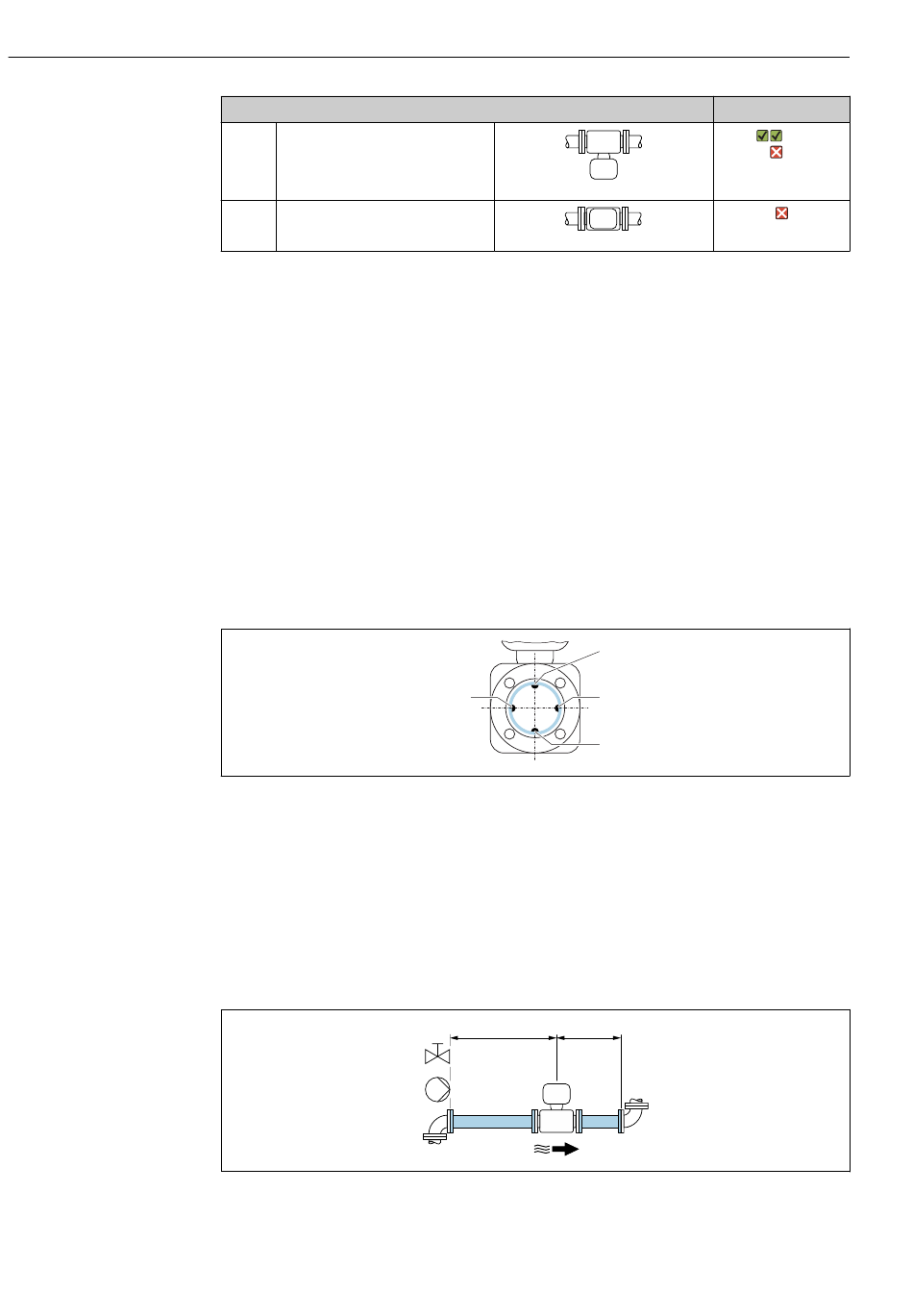

Position horizontale

• Idéalement, l' a xe des électrodes de mesure doit être horizontal. Ceci permet d' é viter une
isolation temporaire des électrodes de mesure en raison de la présence de bulles d' a ir.
• La détection de présence de produit ne fonctionne que si le boîtier du transmetteur est
orienté vers le haut, car, dans le cas contraire, il n' y a aucune garantie que la fonction de
détection de présence de produit réponde réellement à un tube de mesure partiellement
plein ou partiellement vide.
1 Électrode DPP pour la détection présence produit/tube de mesure vide
2 Électrodes de mesure pour la détection du signal
3 Électrode de référence pour la compensation de potentiel
Longueurs droites d'entrée et de sortie
Le capteur doit, dans la mesure du possible, être monté en amont d' é léments comme les
vannes, T, coudes, etc.
Pour respecter les des spécifications de précision, tenir compte des longueurs droites
d' e ntrée et de sortie suivantes :
Pour les capteurs avec la caractéristique de commande "Construction", option C , H, I ,
aucune longueur droite d' e ntrée ou de sortie ne doit être prise en compte.
Position de montage
2
≥ 5 × DN ≥ 2 × DN
Proline Promag W 300 HART
Recommandation
A0015590
A0015592
1
2
3
Endress+Hauser
2) 3)
4)
A0029344
A0028997
