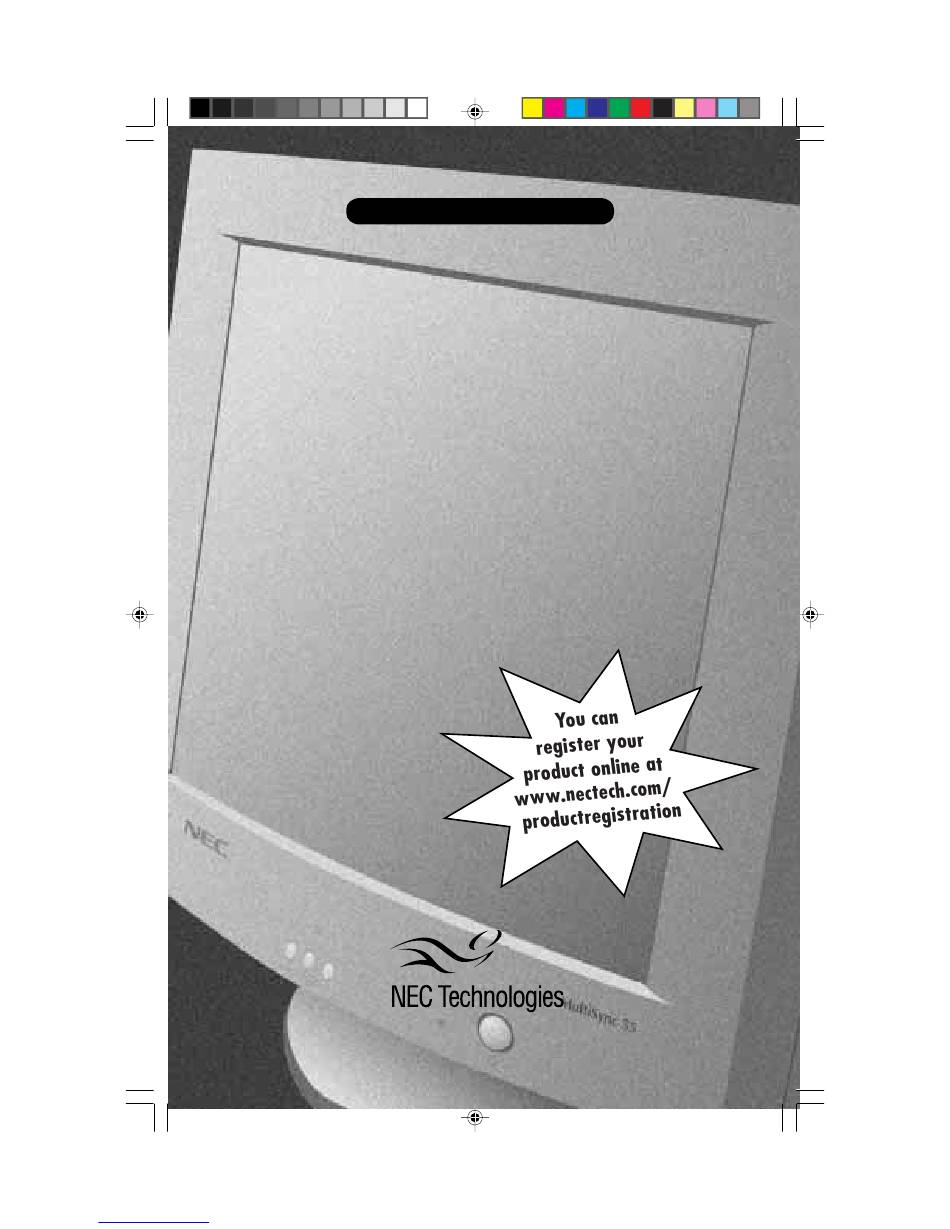

NEC MultiSync
Series
MultiSync
MultiSync
®
™
™
™
™
™
™
55
/75
/95
55
/75
/95
User's Manual
User's Manual
15500411.wpc
1
11/23/99, 7:57 AM
Downloaded from
www.Manualslib.com
manuals search engine
loading

Manuels Connexes pour NEC MultiSync 55

Sommaire des Matières pour NEC MultiSync 55

  • Page 1 ® NEC MultiSync Series MultiSync MultiSync ® ™ ™ ™ ™ ™ ™ User’s Manual User’s Manual 15500411.wpc 11/23/99, 7:57 AM Downloaded from www.Manualslib.com manuals search engine...
  • Page 2 Index Warning Contents Quick Start Controls Recommended Use 9-10 Specifications 11-13 Features Troubleshooting References Limited Warranty Avertissement Contenu Mise en marche rapide 21-24 Commandes 25-26 Usage recommandé 27-28 Fiche techniques 29-31 Fonctions Dépannage Références Garantie limitée 15500411.wpc 11/23/99, 7:57 AM Downloaded from www.Manualslib.com manuals search engine...
  • Page 3 WARNING TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE. ALSO, DO NOT USE THIS UNIT'S POLARIZED PLUG WITH AN EXTENSION CORD RECEPTACLE OR OTHER OUTLETS UNLESS THE PRONGS CAN BE FULLY INSERTED. REFRAIN FROM OPENING THE CABINET AS THERE ARE HIGH VOLTAGE COMPONENTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
  • Page 4 Your new NEC Technologies MultiSync monitor box* should ® contain the following: • MultiSync Monitor with tilt/swivel base MultiSync 55, 75 or 95 • Power Cord • Captive Signal Cable • User’s Manual Captive Signal Cable Power Cord Tilt Swivel Base User’s Manual...
  • Page 5 Quick Start Attach Tilt/Swivel Base To attach the MultiSync monitor to your system, follow these ® instructions: 1. With the monitor unplugged from your system and the wall outlet, carefully turn the monitor upside fown on a firm table (Figure TS-1). 2.
  • Page 6 Quick Start cont. Remove Tilt/Swivel Base To remove the tilt/swivel base from the MultiSync monitor, follow these instruction: 1. With the monitor unplugged from your system and the wall outlet, carefully turn the monitor upside down on a firm table (Figure TS-1). 2.
  • Page 7 D-SUB end of the captive signal cable to the Macintosh cable adapter on the computer (Figure B.1). Tighten all screws. NOTE: To obtain the Macintosh cable adapter, call NEC Technologies at (800) 820-1230. 4. Connect one end of the power cord to the MultiSync monitor and the other end to the power outlet (Figure C.1).
  • Page 8 Quick Start cont. Mac Adapter (Not Included) 15-pin mini D-SUB Captive Signal Cable Figure B.1 Power Outlet Power Cord Figure C.1 Power Button Figure D.1 15500411.wpc 11/23/99, 7:57 AM Downloaded from www.Manualslib.com manuals search engine...
  • Page 9 Controls (On-Screen Manager) control buttons on the front of the monitor function ™ as follows: SELECT Enters and exits the OSM menu. CONTROL –/+ Selects one of the controls and increases or decreases the adjustment. Resets the highlighted control to the factory setting. RESET Adjusts the overall image and background screen brightness.
  • Page 10 ™ background color, press SELECT button after the selection of OSM in “Icon select window”. (MultiSync 55/75) To exit the OSM menu. Select EXIT in “Icon select window”, then push SELECT button to exit OSM menu. (MultiSync 95) To exit the OSM menu. Select ESC in “Icon select window”, then push SELECT button to exit OSM menu.
  • Page 11 Recommended Use Safety Precautions and Maintenance FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE FOLLOWING WHEN SETTING UP AND USING THE MultiSync COLOR MONITOR: ® • DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or removing covers may expose you to dangerous shock hazards or other risks.
  • Page 12 • Do not use primary color blue on a dark background, as it is difficult to see and may produce eye fatigue due to insufficient contrast For more detailed information on setting up a healthy work environment, call NEC at (800) 820-1230, NEC FastFacts information at (630) 467-4363 and request ™...
  • Page 13 832 x 624 @ 55 to 106 Hz 1024 x 768 @ 55 to 87 Hz ....... NEC cites recommended resolution at 1152 x 875 @ 55 to 77 Hz 85 Hz for optimal display performance.
  • Page 14 832 x 624 @ 55 to 106 Hz 1024 x 768 @ 55 to 87 Hz ....... NEC cites recommended resolution at 1152 x 875 @ 55 to 77 Hz 85 Hz for optimal display performance.
  • Page 15 1024 x 768 @ 55 to 120 Hz 1152 x 875 @ 55 to 105 Hz 1280 x 1024 @ 55 to 89 Hz ..... NEC cites recommended resolution at 1600 x 1200 @ 55 to 76 Hz 85 Hz for optimal display performance Horizontal: 356 mm/14.0 inches...
  • Page 16 FullScan ™ Capability: Allows you to use the entire screen area in most resolu- tions, significantly expanding image size. OSM Display Screen Copyright 1999 by NEC Technologies, Inc. 15500411.wpc 11/23/99, 7:57 AM Downloaded from www.Manualslib.com...
  • Page 17 Troubleshooting No picture • Display card should be completely seated in its slot. • Power Button and computer power switch should be in the ON position. • Signal cable should be completely connected to display card/computer. • Check connector for bent or pushed-in pins. Image is scrolling or unstable •...
  • Page 18 References • BBS (978) 742-8756 NEC Technologies’ Remote Bulletin Board System is an electronic service accessible with your system and a modem. Communication parameters are: 300/1200/2400/9600/14.4k/28.8k bps, no parity, 8-data bits, 1 stop bit • Customer Service/ Technical Support (800) 632-4662 (978) 742-7049 •...
  • Page 19 Limited Warranty NEC Technologies, Inc. (hereinafter “NECTECH”), warrants this Product to be free from defects in material and workmanship and, subject to the conditions set forth below, agrees to repair or replace (at NECTECH’s sole option) any part of the enclosed unit which proves defective for a period of one (1) year from the date of first consumer purchase.
  • Page 20 Notes 15500411.wpc 11/23/99, 7:57 AM Downloaded from www.Manualslib.com manuals search engine...
  • Page 21 AVERTISSEMENT AFIN D’ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. NE PAS UTILISER LA FICHE D’ALIMENTATION POLARISÉE AVEC UNE PRISE DE CORDON DE RALLONGE OU AUTRE QUE SI LES BROCHES PEUVENT ÊTRE ENTIÈREMENT INTRODUITES. NE PAS OUVRIR LE BOÎTIER, LEQUEL CONTIENT DES COMPOSANTS À...
  • Page 22 Contenu Votre produit peut être enregistré sur Internet à l’adresse http://www.nectech.com/productregistration La boîte de votre nouveau moniteur NEC Technologies MultiSync contient : • Moniteur MultiSync avec socle inclinable/rotatif MultiSync 55, 75 au 95 • Cordon d'alimentation • Câble de signal captif •...
  • Page 23 Mise en marche rapide Raccorder Socle Inclinable/Rotatif Pour raccorder le socle inclinable/rotatif au le moniteur MultiSync , suivre les directives ciaprès : 1. Le moniteur étant débranché du système et de la prise de courant, renverser soigneusement le moniteur sur une table solide (Figure TS-1). 2.
  • Page 24 Mise en marche rapide (suite) Déposée Socle Inclinable/Rotatif 1. Le moniteur étant débranché du système et de la prise de courant, renverser soigneusement le moniteur sur une table solide (Figure TS-1). 2. Appuyez sur le verrou de le socle inclinable/rotatif et glissez le socle inclin- able/rotatif vers l”arriére de l’avant du moniteur (Figure TS.5).
  • Page 25 15 broches du câble d’interface à l'adaptateur de câble Macintosh sur l'ordinateur (Figure B.1). Serrer toutes les vis. REMARQUE : Pour obtenir un adaptateur de câble Macintosh, appeler NEC Technolo- gies au (800) 820-1230. 4. Connecter une extrémité du cordon d'alimentation au moniteur MultiSync et l'autre extrémité...
  • Page 26 Mise en marche rapide (suite) Adaptateur Mac (non fourni) Mini-fiche D-SUB à 15 broches Câble d’interface Figure B.1 Prise de courant Cordon d’alimentation Figure C.1 Bouton d’alimentation Figure D.1 15500411.wpc 11/23/99, 7:57 AM Downloaded from www.Manualslib.com manuals search engine...
  • Page 27 Commandes Les touches de commandes OSM (Gestionnaire à l'écran) à l'avant du moniteur fonctionnent comme suit : Entre et quitte le menu OSM. SELECT Déplace la barre dans le sens – ou + pour augmenter ou CONTROL –/+ diminuer le réglage. Remet la commande en surbrillance au réglage d'usine.
  • Page 28 : Il existe trois couleurs d’arrière-plan (bleu, noir et blanc). Pour sélectionner une couleur d’arrière-plan, appuyez sur le bouton SELECT après avoir sélectionné OSM dans la «fenêtre de sélection des icônes». (MultiSync 55/75) Pour quitter le menu OSM, sélectionnez EXIT dans la «fenêtre de sélection des icônes» et appuyez sur le bouton SELECT pour quitter le menu OSM.
  • Page 29 Usage recommandé Consignes de sécurité et de maintenance POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER CE QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR COULEUR MultiSync • NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l'intervention de l'utilisateur, et l'ouverture ou la dépose des couvercles peut exposer à des risques de décharges dangereuses ou d'autres risques.
  • Page 30 Pour des informations plus détaillées sur l'établissement d'un environnement de travail sain, appeler NEC au (800) 820-1230, demander le service d’information par télécopieur NEC FastFacts au (630) 467-4363 et demander le document # 950108 ou écrire à American National Standard for Human Factors Engineering of Visual Display Terminal Workstations - ANSI-HFS Standard No.
  • Page 31 832 x 624 @ 55 à 106 Hz 1 024 x 768 @ 55 à 87 Hz ....... NEC recommande une résolution à 85 Hz 1 152 x 875 @ 55 à 77 Hz pour des performances d'affichage 1 280 x 1 024 @ 55 à...
  • Page 32 832 x 624 @ 55 à 106 Hz 1 024 x 768 @ 55 à 87 Hz ....... NEC recommande une résolution à 85 Hz 1 152 x 875 @ 55 à 77 Hz pour des performances d'affichage 1 280 x 1 024 @ 55 à...
  • Page 33 1 024 x 768 @ 55 à 120 Hz 1 152 x 875 @ 55 à 105 Hz 1 280 x 1 024 @ 55 à 89 Hz ....NEC recommande une résolution à 85 Hz 1 600 x 1 200 @ 55 à 76 Hz pour des performances d'affichage optimales.
  • Page 34 (balayage complet) : Permet d'utiliser la totalité de la surface d'écran dans la plupart des résolutions, augmentant ainsi de façon significative la taille de l'image. OSM Display Screen Copyright 1999 par NEC Technologies, Inc. 15500411.wpc 11/23/99, 7:57 AM Downloaded from www.Manualslib.com...
  • Page 35 Dépannage Pas d'image • La carte vidéo doit être complètement introduite dans sa fente. • La touche d'alimentation et le commutateur d'alimentation de l'ordinateur doivent être en position ON (Marche). • Le câble de signal doit être bien connecté à la carte vidéo /l'ordinateur. •...
  • Page 36 Références • BBS (978) 742-8756 Le système de panneau d'affichage à distance NEC Technologies est un service électronique accessible avec votre système et un modem. Les paramètres de communication sont : 300/1200/2400/9600/1,4 k/28,8 k bps, pas de parité, 8 bits de données, 1 bit d'arrêt •...
  • Page 37 Garantie limitée NEC Tecynologies; Inc. (ci-après «NECTECH»), garantit que ce produit est exempt de défauts matéeriels et de fabrication et, selon les conditions reprises co-dessous, accept de réparer ou remplacer, à sa discrétion, toute piéce de l’appareil concemé qui s’avérerait défactueuse et ce, pendant une péropde de une (1) ans à...
  • Page 38 Notes 15500411.wpc 11/23/99, 7:57 AM Downloaded from www.Manualslib.com manuals search engine...
  • Page 39 AccuColor, OptiClear et ErgoDesign sont des marques déposées de NEC Technologies, Inc. aux États-Unis et au Canada. MultiSync, Reduced Magnetic Field, IPM, FastFacts, FullScan et OSM sont des marques déposées de NEC Technologies aux États-Unis et au Canada. NEC est une marque déposée de NEC Corporation.
  • Page 40 AccuColor, OptiClear and ErgoDesign are registered trademarks of NEC Technologies, Inc. in the U.S. and Canada. MultiSync, Reduced Magnetic Field, IPM, FastFacts, FullScan and OSM are trademarks of NEC Technologies, Inc. in the U.S. and Canada. NEC is a registered trademark of NEC Corporation Copyright 1999 by NEC Technologies, Inc.
