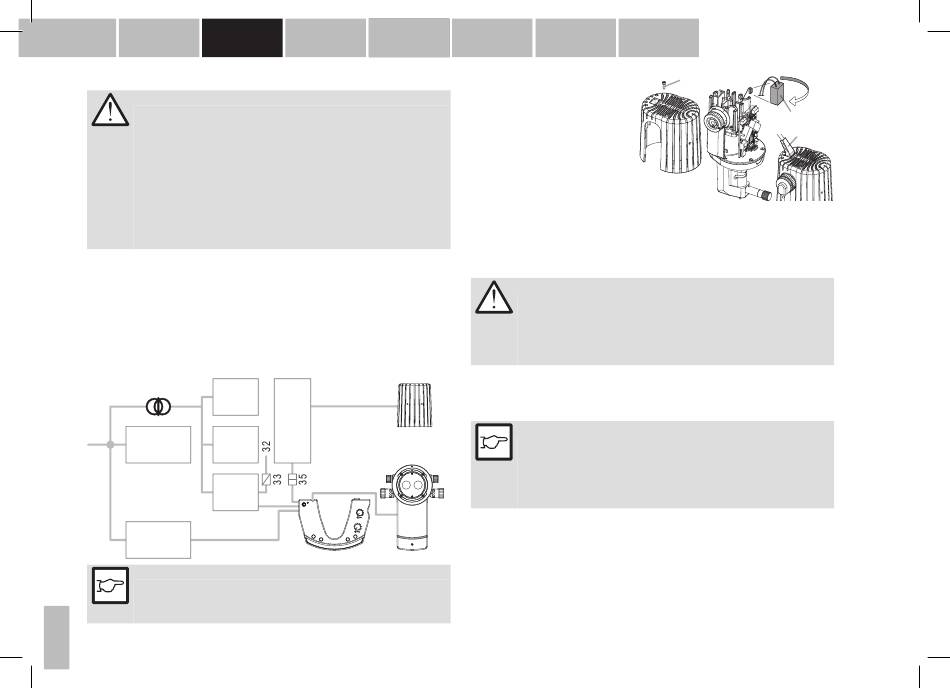

Câblage du CM03 et du RM02 (schéma)
AVERTISSEMENT !
Utilisez uniquement le câble USB 3.0 fourni (RÉF 1022373) pour la
liaison avec l'ordinateur.
Utilisez uniquement des ordinateurs pour applications médicales ou
sinon utilisez un transformateur de séparation pour usage médical.
Les périphériques de l'ordinateur (par exemple, l'imprimante, l'écran)
doivent être exploités via un transformateur de séparation.
Le réseau Ethernet doit être uniquement utilisé via une isolation gal‑
vanique conformément à la norme EN 60601‑1.
La fiche secteur du bloc d'alimentation de l'appareil doit être acces‑
sible afin de pouvoir à tout moment débrancher l'appareil du secteur !
25. Secteur
26. Transformateur de séparation pour
usage méd.
27. Table d'instruments
28. Bloc d'alimentation pour usage méd.
29. Imprimante
30. Écran
31. Ordinateur
26
25
27
28
NOTE !
Afin de garantir le fonctionnement sans défaut du système, Haag-Streit
recommande de remplacer les ordinateurs portables par des ordina‑
teurs de bureau de qualité.
8
03-_IFU_IM900-7220551-04060_fre.indd 8
ITALIANO
ESPAÑOL
32. Réseau local
33. Isolation galvanique (EN 60601‑1)
34. Appui-tête
35. Câble appui-tête / éclairage LED /
RM02
36. Module de déclenchement RM02
37. Éclairage LED
38. Module caméra CM03
29
34
30
31
36
38
PORTUGUÊS
NEDERLANDS
39. Vis de fixation
40. Connecteur bipolaire
En fonctionnement, si la LED centrale
est rouge, cela signifie que le connec‑
teur bipolaire (40) n'est pas branché
correctement.
Débranchez l'appareil du secteur.
Retirez le couvercle de la partie su‑
périeure du dispositif d'éclairage en
desserrant la vis de fixation (39).
Tournez de 180 ° le connecteur bipolaire (40).
Fixez le couvercle de la partie supérieure du dispositif d'éclairage à l'aide de la vis
de fixation (39).
Rebranchez l'appareil sur le secteur.
AVERTISSEMENT !
Tenez les supports de stockage sensibles aux aimants (par exemple,
les cartes de crédit) à distance des aimants du module de déclen‑
chement RM02 !
Utilisez uniquement des blocs d'alimentation médicaux externes, au‑
torisés par Haag‑Streit et satisfaisant à la norme EN 60601‑1.
3.4.1 Câblage étape par étape
Posez le module de déclenchement RM02 sur le chariot croisé de la lampe à
fente. Quatre aimants servent à la fixation.
NOTE !
37
Aucun dispositif USB externe ne doit être branché dans les prises
USB (59) et (61).
Sur les lampes à fente BQ 900 construites avant 1998, le panneau
supérieur est fixé sur le chariot croisé à l'aide de vis. Les deux vis ar‑
rière doivent être retirées avant de poser le module RM02.
Branchez la fiche du câble de la caméra (50) dans la prise (58).
Enfoncez le câble de la caméra dans les supports de câble (49).
Faites passer le câble de l'ordinateur USB 3.0 (47), le câble d'alimentation de
l'appareil (46) et le câble de l'appui-tête / éclairage LED / RM02 (45) dans la
gaine en textile tressé (44).
Branchez la fiche du câble d'alimentation de l'appareil (46) dans la prise (59).
Branchez la fiche du câble de l'ordinateur USB 3.0 (47) dans la prise (60).
