2.2 Composants du système

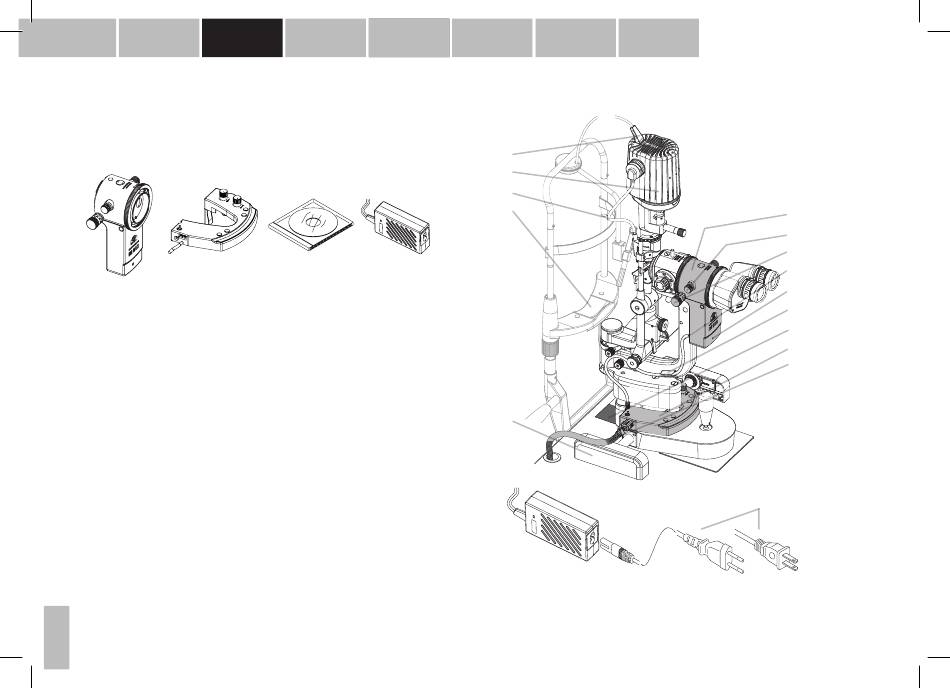

Le module d'imagerie IM 900 est un système comprenant les principaux éléments
suivants :
A. Module caméra CM03
B. Module de déclenchement RM02
C. Logiciel EyeSuite
D. Bloc d'alimentation
A B
2.3 Éclairage LED (le cas échéant)
1. Câble de la lampe avec connecteur spécial pour LI01 plus / LI02 plus
2. Tête d'éclairage LED avec éclairage d'ambiance
(voir le mode d'emploi correspondant)
3. Câble à fibres optiques pour éclairage d'ambiance
4. Appui-tête (voir le mode d'emploi correspondant)
5. Cache‑rail
2.4 Module caméra CM03
6. Module caméra CM03
7. Bouton rotatif diviseur optique
8. Bouton rotatif sélection du diaphragme
9. LED de contrôle du fonctionnement
10. Câble de la caméra (CM03 vers RM02)
11. Support de câble
2.5 Module de déclenchement RM02
12. Module de déclenchement RM02
13. Autocollant détection gauche/droite
14. Faisceau de câbles
