Andere aansluitingen

FM
75Ω
COAXIAL
DIGITAL IN
TV/SAT DVD/LD
AM
ANTENNA
OPTICAL OPTICAL COAXIAL
L L
CENTER
R R
SUB AUDIO IN AUDIO IN REC OUT
FRONT REAR WOOFER
AUX CD MD/TAPE
5.1 CH INPUT
OUTPUT
LINE
Compact disc speler,
cassettedeck,
minidisc-recorder, etc.
10 NL
CONTROL A1
MONITOR CTRL
A1 I I
VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT
S-VIDEO S-VIDEO
IN OUT
L L L
FRONT
AUDIO
OUT 4 Ω 8 Ω
R R R
IN AUDIO IN AUDIO IN AUDIO OUT AUDIO IN
SUB IMPEDANCE
TV/SAT DVD/LD VIDEO WOOFER SELECTOR

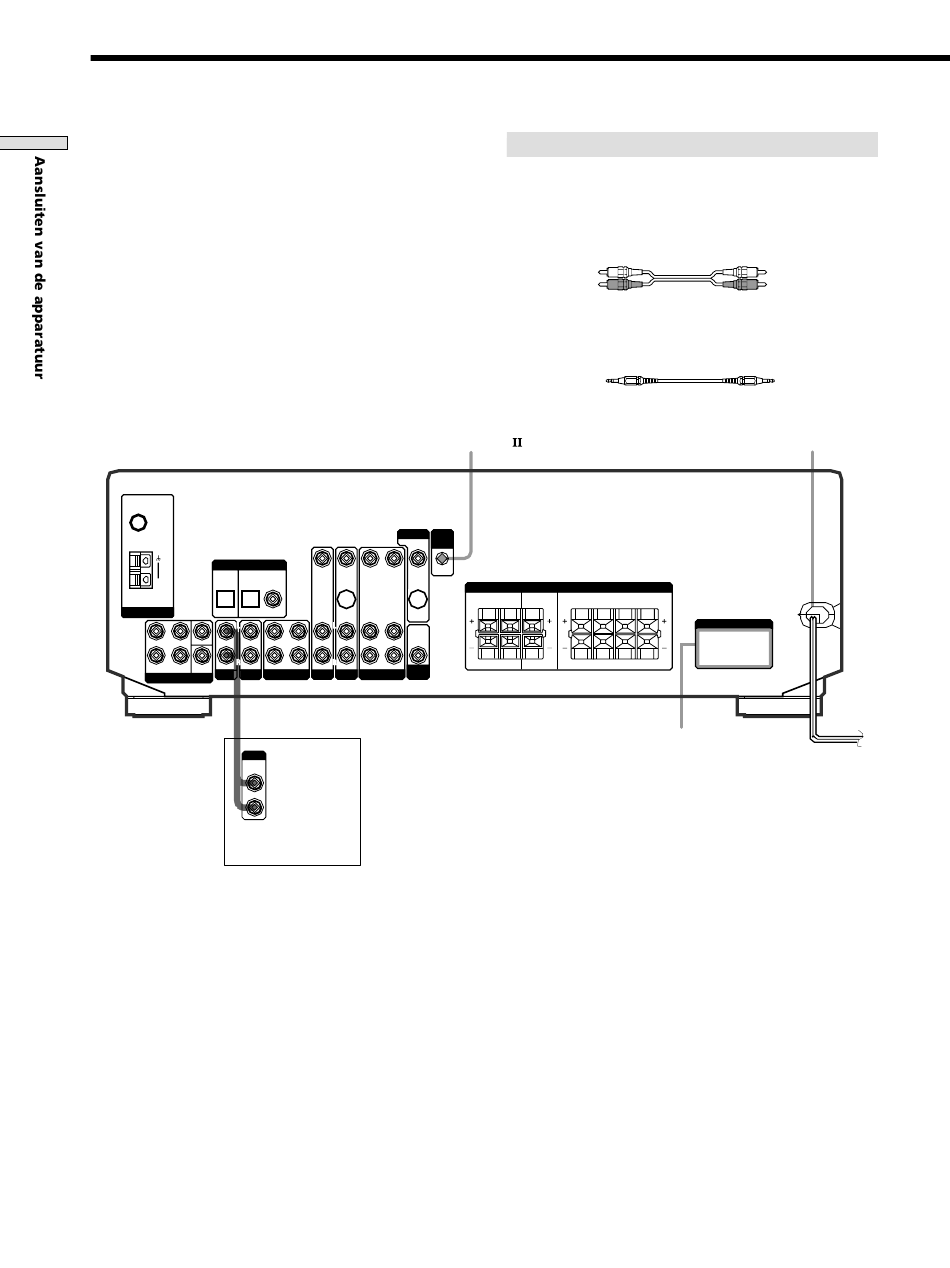

Vereiste aansluitsnoeren
Audio-aansluitsnoeren (niet bijgeleverd)
Sluit bij alle snoeren de stekkers van een bepaalde kleur
aan op de stekkerbussen met dezelfde kleur, op de
betreffende apparaten.
wit (L)
rood (R)
CONTROL A1 aansluitsnoer (niet bijgeleverd) (alleen op de STR-
DE545 en STR-SE501)
zwart
(alleen op de
STR-DE545 en STR-SE501)
SPEAKERS
REAR CENTER B FRONT A
R L R L R L
R L R L R L
AC OUTLET
wit (L)
rood (R)
zwart
Netsnoer
AC OUTLET
b
naar een stopcontact
