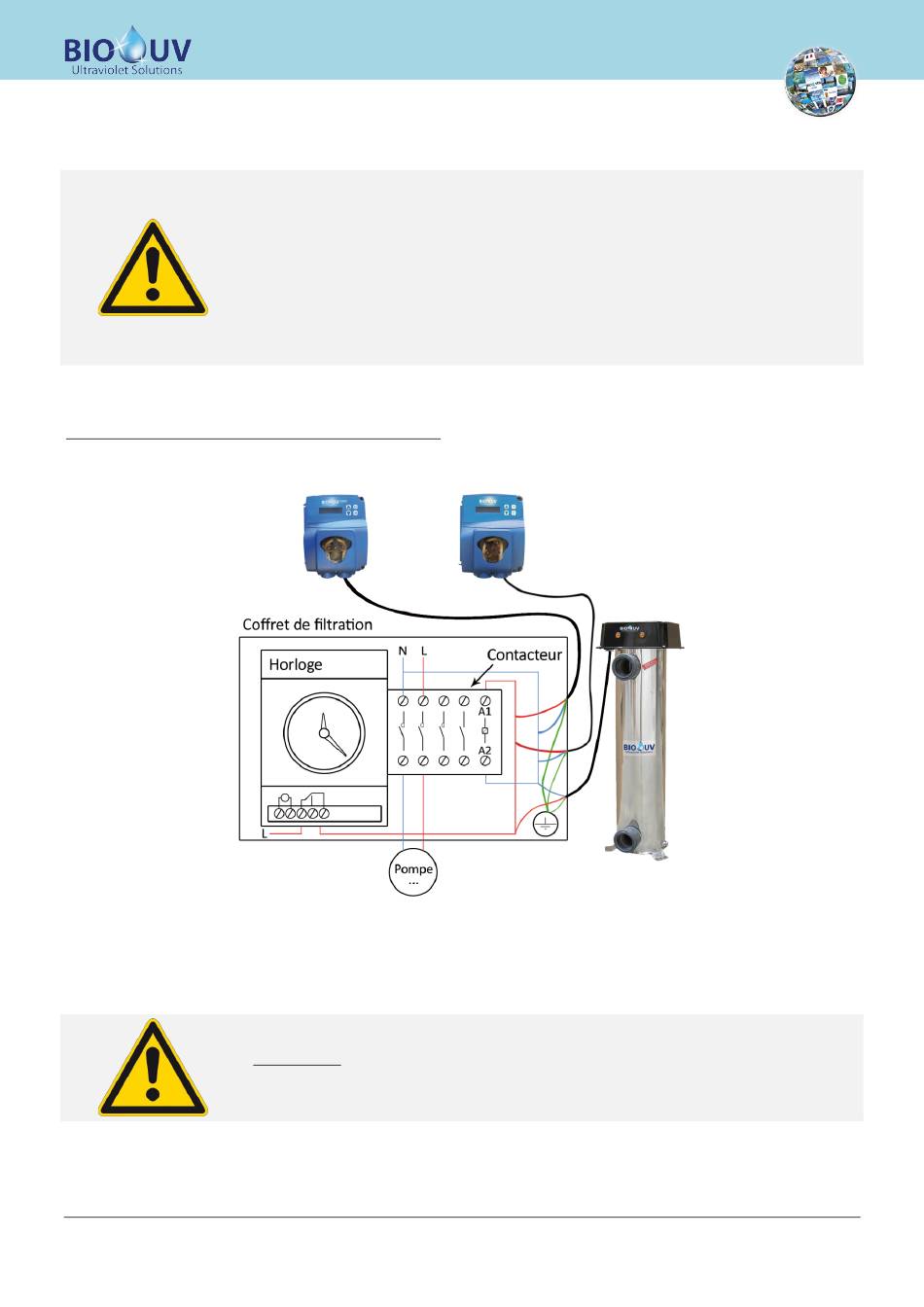

2. Raccordements électriques
a.) Cas général
Vous avez un contacteur avec une bobine en 220-240Vac :
1.
Raccorder la pompe doseuse au coffret de filtration comme indiqué ci-dessous :
Terre= Vert/jaune
L = Phase = Marron (220-240Vac)
N = Neutre = Bleu
2.
Brancher la pompe doseuse sur la bobine du contacteur (A1/A2)
3.
Veillez à ce que le fusible ou le disjoncteur soit adapté à la puissance de tous les appareils raccordés.
Pompe_doseuse_tempo_Bio-Uv_(Français) VersionD du 08-06-2016.docx
Marque, Modèles et Brevets déposés - Produits exclusifs
IMPORTANT :
·
Les raccordements doivent être exécutés par un technicien qualifié.
·
Un disjoncteur différentiel de 30mA doit être présent et un fusible ou
disjoncteur thermique doit être installé.
·
La tension d'alimentation doit coïncider avec celle indiquée sur l'étiquette apposée
sur le côté de l'appareil.
·
L'alimentation de la pompe doseuse doit être asservie à la filtration=>le câble
d'alimentation doit être raccordé à la bobine du contacteur de pompe (Voir
schéma de branchement électrique ci-dessous).
·
Avant de procéder aux raccordements, couper les alimentations électriques.
Régulateur de pH
En aucun cas, il ne faut brancher la pompe doseuse sur le même bornier que la ou les
pompes de filtration et/ou surpresseurs de votre installation.
Pompe doseuse
Copyright BIO-UV
Page 7
