- Page 1 POMPE DOSEUSE pour piscine NOTICE DE MONTAGE ET D’ENTRETIEN Pompe Doseuse Français Copyright BIO-UV Marque, Modèles et Brevets déposés - Produits exclusifs Page 1...
-
Page 2: Table Des Matières
Nous vous remercions d’avoir choisi une pompe doseuse pour votre piscine. La pompe doseuse BIO-UV est le complément indispensable au traitement ultraviolet BIO-UV, celle-ci permet une gestion entièrement automatisée du traitement d’eau des piscines. Ce système apporte un grand confort à l’utilisateur par sa fiabilité, sa simplicité et bien entendu, toujours sans chlore et sans résidu chimique toxique. -
Page 3: Caracteristiques Techniques
A. CARACTERISTIQUES TECHNIQUES POMPE DOSEUSE BOITIER DE REGULATION 190 x 140 x 70 mm Dimensions 230 Volts 50 Hz Alimentation 6 Watts maximum Puissance IP 54 Indice de Protection 0 à 14 Echelle de mesure CAT 2600 Sonde de température Echelle de mesure 0 à... -
Page 4: Identification Des Pieces
B. IDENTIFICATION DES PIECES Pompe doseuse Tube refoulement en Tube aspiration PVC Cristal avec accessoires polyéthylène Code : PPE000167 Code : PDP000055 Code : PDP000054 Crépine Tube Porte galet Horloge Clapet d’injection d’aspiration santoprène Code : Code : Code : Code : PDP000053 Code : PDP000044 PDP000048... -
Page 5: Le Boitier De Regulation

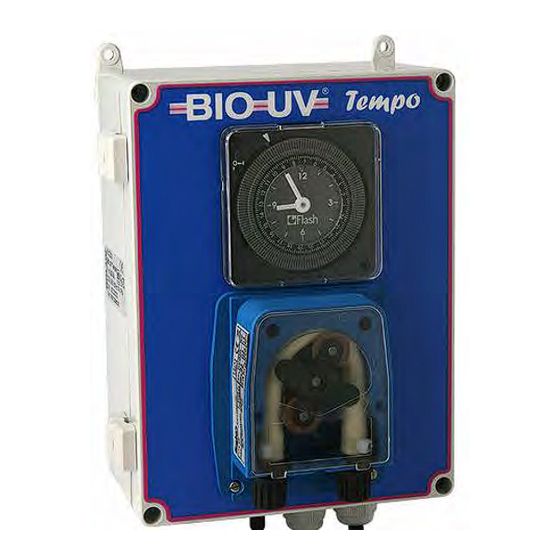

C. LE BOITIER DE REGULATION Vue extérieure Horloge Interrupteur de marche forcée Porte galet Tube santoprène Pompe doseuse Raccord Presse étoupe Interrupteur Marche/Arrêt Vue interne Emplacement des différents borniers internes Réglage du temps de Fusible fonctionnement de la pompe doseuse Secteur Contact Horloge... -
Page 6: Avertissements Et Securite
D. AVERTISSEMENTS ET SECURITE LIRE TOUTES LES INSTRUCTIONS DE CE MANUEL AVANT DE FAIRE FONCTIONNER LA POMPE DOSEUSE INSTALLATION RECOMMANDATIONS Avant d’effectuer TOUTE intervention à l’intérieur du boîtier de la pompe doseuse, déconnecter la source de tension de celui-ci Avant de commencer l’installation de la pompe doseuse vérifier la présence des composants nécessaires à... -
Page 7: Procedures D'installation
Bien effectuer la phase d’amorçage des tuyaux d’aspiration et d’injection de façon à ce qu’à la mise en route, la dose souhaitée soit bien injectée 13 Mettre la pompe doseuse (BIO-UV Tempo) sous tension Mettre l’horloge à l’heure Pompe Doseuse Français Copyright BIO-UV Marque, Modèles et Brevets déposés - Produits exclusifs... -
Page 8: La Sonde De Temperature
F. LA SONDE DE TEMPERATURE COUPER LA FILTRATION ET PURGER LES CANALISATIONS AVANT LA MISE EN PLACE DES COLLIERS DE PRISE EN CHARGE RACCORDEMENT DE LA SONDE DE TEMPERATURE Installer le collier de prise en charge pour la sonde de température Monter le raccord (pour sonde de température) et la sonde sur le collier avec du téflon Ouvrir le boîtier... -
Page 9: Installation Type
INSTALLATION TYPE Régulateur de pH Pompe Doseuse Français Copyright BIO-UV Marque, Modèles et Brevets déposés - Produits exclusifs Page 9... -
Page 10: Raccordement De La Pompe Peristatique Et Entretien
RACCORDEMENT DE LA POMPE PERISTATIQUE ET ENTRETIEN Pompe Doseuse Français Copyright BIO-UV Marque, Modèles et Brevets déposés - Produits exclusifs Page 10... -
Page 11: Mise À L' Heure De L' Horloge
G. MISE À L’ HEURE DE L’ HORLOGE Tourner le disque central pour mettre les aiguilles à l’heure réelle. H. REGLAGE DE LA PLAGE DE FONCTIONNEMENT Après avoir défini les plages de fonctionnement du boîtier, régler les picots en fonction de cette dernière. -
Page 12: Preconisations D'injection De Bio-Uv Remanent
J. PRECONISATIONS D’INJECTION DE BIO-UV REMANENT Volume du bassin Nbre de POSITION sur le INJECTION picot potentiomètre 9 mn 60 ml / jour 15 mn (réglage d’usine) 100 ml / jour 50 à 80 2 x 80 ml soit 160 90 à... -
Page 13: Preconisations D'injection De Oxygene Remanent
K. PRECONISATIONS D’INJECTION DE OXYGENE REMANENT Volume du bassin Nbre de POSITION sur le INJECTION picot potentiomètre 15 min (réglage d’usine) 100 ml / jour 2 x 15 min 200 ml / jour 3 x 15 min 300 ml / jour 4 x 15 min 400 ml / jour 5 x 15 min... -
Page 14: Protocole Et Conseils De Traitement Avec Bio-Uv Remanent Et Oxygene Remanent
L. PROTOCOLE ET CONSEILS DE TRAITEMENT AVEC BIO-UV REMANENT ET OXYGENE REMANENT La mise en route Brosser les parois et le fond et nettoyer les skimmers Ne pas oublier d’effectuer un contre-lavage du filtre pour envoyer à l’égout toutes les impuretés et pollutions diverses Vérifier le branchement et l’installation conforme de la pompe doseuse BIO-UV ainsi que l’état du corps de pompe et des tuyaux d’aspiration et d’injection... - Page 15 BIO-UV REMANENT ou OXYGENE REMANENT compléments adaptés au concept BIO-UV Ultraviolet OXYGENE REMANENT BIO-UV REMANENT Ses qualités désinfectantes et anti-algues Ses qualités désinfectantes, anti-algues et permettent de prolonger, dans le bassin entre anti-tartre permettent de prolonger, dans le deux cycles de filtration, l’efficacité bassin entre deux cycles de filtration, bactéricide, virucide et algicide des l’efficacité...
-
Page 16: Problemes Susceptibles D'etre Rencontres Et Pistes A Suivre
M. PROBLEMES SUSCEPTIBLES D’ETRE RENCONTRES ET PISTES A SUIVRE Symptômes Causes probables Actions Rectifier le pH Parois vertes Manque de rémanent, Faire un traitement choc Présence d’algues mauvaise filtration, Filtrer 24h/24h pH élevé, Floculer Parois poisseuses Absence d’algicide Traitement préventif Eaux troubles algicide Ajuster le pH par étapes... -
Page 17: Entretien De La Pompe Doseuse
N. ENTRETIEN DE LA POMPE DOSEUSE ENTRETIEN DE LA POMPE DOSEUSE Chaque année au début de chaque saison, vérifier la souplesse du tube du corps de pompe et des tubes d’aspiration et d’injection de BIO-UV REMANENT ou OXYGNE REMANENT Tous les 2 ans, il est recommandé de remplacer ces 3 éléments HIVERNAGE de la POMPE DOSEUSE Il est conseillé...
