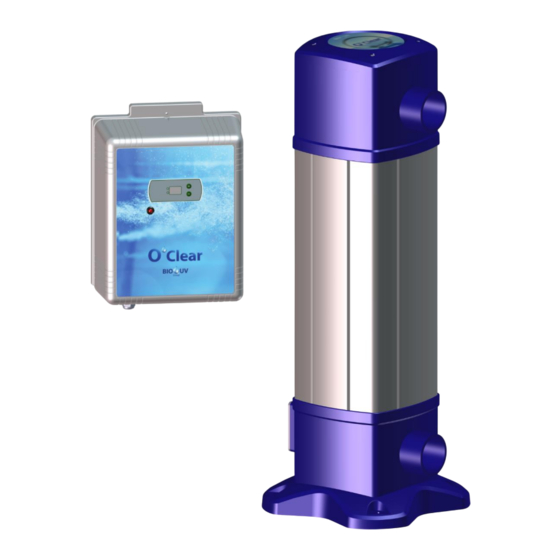

- Page 1 STERILISATEUR O’CLEAR NOTICE D’INSTALLATION ET DE MAINTENANCE O CLEAR_(Francais) - DOC016619 - Ind. A02 - 16/02/2021...
-
Page 2: Table Des Matières
Nous vous remercions d’avoir choisi un réacteur BIO-UV. Notre matériel a été conçu pour vous offrir un fonctionnement fiable et sécurisé pendant de longues années. Les réacteurs BIO-UV ont été conçus pour être rapidement et facilement installés. Leur conception permet également une maintenance aisée. Lisez attentivement cette notice afin de bénéficier du fonctionnement optimum de votre réacteur. - Page 3 L. Les 4 étapes incontournables ..........................23 1. L’équilibre de l’eau.............................. 23 2. La filtration ................................23 3. Vérifier le taux de sel ............................23 4. La rémanence : maintenir un taux minimum de chlore libre à 0,5 ppm ............. 23 M.
-
Page 4: Avertissements De Sécurité
A. AVERTISSEMENTS DE SECURITE • Eteindre l’appareil 10 minutes avant toute intervention de façon à le laisser refroidir. • L’appareil ne doit pas fonctionner sans débit (asservissement aux pompes) Attention : • Ne jamais s’exposer au rayonnement des lampes Ultra-violet Cet appareil en fonctionnement. -
Page 5: Description De Symboles Utilisés
• Ne jamais démonter la rondelle d’étanchéité de la gaine quartz lorsque le réacteur est en charge. La gaine quartz pourrait être expulsée du réacteur avec force et vous blesser. • En cas de fuite ou de micro-fuite, le réacteur doit être isolé et vidangé... -
Page 6: Liste De Colisage
C. LISTE DE COLISAGE 2 x Raccord union Ø75 Réacteur O’Clear A coller Coffret électrique Connecteur 2pt (Cov Ext) REF: RAC015112 2 x Réductions 75x63 Kit de fixation du coffret Câble d’alimentation Câble d’alimentation REF : RAC015404 électronique de la cellule d’électrolyse 2 x Réduction 75x50 (support mural, vis, du coffret électronique... -
Page 7: Caractéristiques Techniques
D. CARACTERISTIQUES TECHNIQUES UNITE O CLEAR 15 O CLEAR 25 REACTEUR Matière Pression de service max Débit max (après pertes de charge) m3/h A) Longueur hors tout 1091 B) Profondeur C) Entraxe de fixation D) Espace de service E) Largeur F) Raccord bas / Sol Poids Type de raccordement... -
Page 8: Rappels Et Conseils
E. RAPPELS ET CONSEILS Compte tenu de l’environnement et du fonctionnement d’une piscine, il est essentiel de rappeler les règles fondamentales entre les différents paramètres que sont l’hydraulicité, la filtration et l’équilibre de l’eau permettant, quel que soit le traitement d’eau utilisé, d’obtenir un résultat à la hauteur de nos attentes, tout en réduisant l’apport des différents produits chimiques et en évitant les catastrophes désagréables et coûteuses. -
Page 9: Les Paramètres D'une Eau Équilibrée
6. Les paramètres d’une eau équilibrée • Le pH indique l’alcalinité ou l’acidité de l’eau. Il est généralement souhaitable de le maintenir aux environs de 7 (PH neutre). ❖ Si inférieur à 7 : eau acide, agressive pour la peau et les revêtements de bassin. ❖... -
Page 10: Guide D'installation
F. GUIDE D’INSTALLATION 1. Avant-propos Les réacteurs BIO-UV sont livrés complets, prêts à être raccordés. Il est impératif de lire toutes les instructions de ce manuel avant de faire fonctionner le réacteur. Avant de démarrer l’installation, veuillez-vous munir de gants de protection. -
Page 11: Installation Du Réacteur O'clear
4. Installation du réacteur O’Clear ➢ Pour faciliter la maintenance, nous recommandons la présence d’un By-pass. ➢ Le réacteur doit être installé en position verticale (entrée d’eau par le bas) 250mm ➢ Le réacteur doit toujours se trouver sur les refoulements après le filtre. ➢... -
Page 12: Installation Type
5. Installation type Refoulement Skimmers Bassin Piscine O’Clear Réchauffeur Pompe Sonde pH Injection pH Filtre Schéma de principe, les proportions ne sont pas respectées NB : Il n’y a pas de contre-indication pour l’installation du réacteur O’Clear avant ou après le réchauffeur. Dans certains cas, l’installation d’un kit Pool Terre peut être recommandée : ➢... -
Page 13: Fixation Murale Du Coffret Électrique O Clear
6. Fixation murale du coffret électrique O Clear 1. Fixer le support au mur avec les vis, rondelles et chevilles fournies, suivant le schéma ci-dessous. 2. Accrocher le coffret électronique sur le support. FACE ARRIERE DU CROCHET DE FIXATION COFFRET O CLEAR_(Francais) - DOC016619 - Ind. -
Page 14: Consignes Pour Le Raccordement Électrique
7. Consignes pour le raccordement électrique IMPORTANT : • Les raccordements doivent être exécutés par un technicien qualifié. • Un dispositif à courant résiduel (RCD) ne dépassant 30mA doit être présent et un fusible ou un disjoncteur thermique doit être installé sur l’alimentation de l’appareil. -
Page 15: B.) Raccordement Au Coffret De Filtration
Cell : Raccordement de la cellule d’électrolyse avec le câble d’alimentation correspondant. Lamp : Passage du câble de lampe UV. : Raccordement du câble d’alimentation du coffret électronique (220 V - 50/60 Hz). Raccorder le coffret électronique de façon permanente au coffret électrique, en l’asservissant au contacteur de la pompe de filtration. -
Page 16: C.) Raccordement De La Cellule De L'électrolyse
b-2. Cas particulier Vous avez un contacteur avec une bobine non alimentée: 1. Munissez-vous d’un relais (non fourni) qui doit : • avoir une tension de bobine identique à celle de la bobine de votre contacteur, • accepter au minimum 5 ampères sur ses contacts. 2. -
Page 17: D.) Installation Du Câble De Lampe Sur Le Réacteur
d.) Installation du câble de lampe sur le réacteur Dévisser les 4 vis du capot à l’aide d’un tournevis cruciforme puis retirer le capot. Insérer le connecteur du câble de lampe à travers le trou libre de la partie supérieur du réacteur Mettre le presse-étoupe en place Faire passer le connecteur au travers de l’écrou et faire glisser l’écrou jusqu’à... -
Page 18: Utilisation De La Prise Cov - Ext
G. UTILISATION DE LA PRISE Cov - ExT 1. Configuration préalable Il est impératif d’effectuer cette configuration 1) Faire un appui long sur la touche du bas, jusqu’à ce que le message s’affiche ; 2) Appuyer sur la touche du haut x fois jusqu’à ce que le message s’affiche ;... -
Page 19: Préparation De La Piscine
H. PREPARATION DE LA PISCINE 1. Dans le cas d’une piscine neuve ou d’une eau neuve ➢ Après remplissage (utiliser l’eau du réseau de ville) vérifier la propreté des skimmers et du filtre, effectuer une dose choc de BIO-UV CHOC, à raison de 2 L de BIO-UV CHOC pour 10m3 (à verser directement dans un des skimmers) afin de parfaire ce grand nettoyage (filtration en marche pendant 48h). -
Page 20: Mise En Service
J. MISE EN SERVICE Vérifier tout d’abord que le réacteur O’Clear est correctement installé (voir F. Guide d’installation) et que le by-pass est bien fermé. Ajuster le temps de filtration à la température de l’eau Mettre la filtration en route et au bout de quelques secondes le voyant témoin vous indique le bon fonctionnement de la lampe UV Vérifier que l’électrolyse est en fonctionnement (voir paragraphe K. -
Page 21: Fonctionnalités Du Coffret Électronique
K. FONCTIONNALITES DU COFFRET ELECTRONIQUE Voyant d’alarme Touches de commande Voyant de production Visuel non contractuel Ecran → Si affichage clignotant : information en attente de validation. Voyant de → Si affichage figé : information validée. fonctionnement → Affichage par défaut : consigne de production. lampe UV 1. -
Page 22: Réglage De La Fréquence D'inversion
4. Réglage de la fréquence d’inversion L’équipement comporte une fonction d’auto-nettoyage de la cellule d’électrolyse, qui a pour but d’éviter le dépôt de calcaire sur la cellule. Il est impératif de régler correctement la fréquence d’inversion en suivant les indications ci-dessous, afin de garantir un auto- nettoyage optimal et de maintenir le bon fonctionnement de la cellule à... -
Page 23: Les 4 Étapes Incontournables
L. LES 4 ETAPES INCONTOURNABLES 1. L’équilibre de l’eau Augmenter le pH avec du pH+ Le pH doit être maintenu entre 7 et 7.4 Diminuer le pH avec du pH- Le TAC doit être maintenu entre 10 et 15°F Utiliser du TAC+ 2. -
Page 24: Maintenance
M. MAINTENANCE Toute intervention sur l’appareil doit être effectuée par une personne qualifiée et habilitée. L’appareil doit être déconnecté du réseau électrique avant toute intervention. Veuillez couper l'alimentation électrique grâce au disjoncteur qui protège votre équipement. La manipulation des lampes UV et des gaines quartz doit absolument se faire avec des gants de protection pour ne pas laisser de traces qui pourraient altérer la qualité... - Page 25 Assurez-vous que la lampe soit suffisamment refroidie avant de la manipuler. Retirer la lampe (aidez-vous du connecteur si nécessaire) et déposez- la sur une surface propre et douce. Effectuer cette opération délicatement sans toucher le verre de la lampe avec les mains. Ne pas laisser tomber la lampe dans la gaine quartz, elle pourrait se casser et endommager le quartz.
-
Page 26: Démontage De La Gaine Quartz
2. Démontage de la gaine quartz Chaque année il est nécessaire de vérifier que la gaine quartz ne soit pas opacifiée par les dépôts calcaires. Celle-ci doivent être parfaitement transparente pour ne pas réduire le passage des rayons ultraviolets. Le stérilisateur doit être impérativement HORS TENSION, ISOLÉ, et VIDANGÉ. - Page 27 En restant bien dans l’axe, introduire la gaine quartz propre dans l’appareil jusqu’à son logement au fond du réacteur. Muni de gants propres, positionner la gaine quartz au fond de son logement à l’aide de votre doigt à l’intérieur de la gaine. Une lampe torche peut aider à...
-
Page 28: Entretien De La Cellule D'électrolyse
3. Entretien de la cellule d’électrolyse La fonction d’auto-nettoyage permet d’éviter le dépôt de calcaire dans la cellule d’électrolyse. Toutefois, si l’électrode s’entartre malgré tout, procéder à un nettoyage manuel : 1) Mettre l’installation à l’arrêt (réacteur hors tension) et vidanger le réacteur ; 2) Déconnecter l’électrode puis la démonter afin de vérifier la présence de tartre ;... -
Page 29: Diagnostic Et Depannage
N. DIAGNOSTIC ET DEPANNAGE 1. Descriptif des alarmes Toute alarme qui se déclenche : • s’affiche instantanément à l’écran. • stoppe automatiquement et instantanément l’électrolyse. • s’acquitte manuellement par un appui long sur la touche du bas. Message Défaut Cause Vérifications et remèdes affiché... -
Page 30: Activation / Désactivation De L'alarme A1
2. Activation / désactivation de l’alarme A1 L’alarme A1 est désactivée par défaut. 1) Faire un appui long sur la touche du bas, jusqu’à ce que le message s’affiche ; 2) Appuyer x fois sur la touche du haut jusqu’à ce que le message s’affiche ;... -
Page 31: Vue Eclatée Et Pièces Détachées
O. VUE ECLATEE ET PIECES DETACHEES REFERENCES REFERENCES REPERE DESIGNATION O’CLEAR 15 O’CLEAR 25 Vis CLZ M4X30 VIS001546 VIS001546 Connecteur ELE002603 ELE002603 Lampe UV LPE000004 LPE000005 Vis FHC M4X20 VIS000031 VIS000031 Support supérieur (rondelle d’étanchéité) USI014441 USI014441 Gaine quartz QUA000017 QUA000018 Joint torique Ø25 JTS000100... -
Page 32: Recyclage
P. RECYCLAGE 1. Lampes et composants électroniques Conformément à la directive DEEE 2012/19 / UE relative aux déchets d'équipements électriques et électroniques, les composants électronique et les lampes usagées doivent être collecté par une filière spécifique et ne doivent pas être jetés dans une poubelle classique. Les lampes usagées mais intactes peuvent être renvoyées chez BIO-UV (organisme agréé... -
Page 33: Conditions De Garanties
Q. CONDITIONS DE GARANTIES La garantie des appareils de la gamme BIO-UV s’exerce dans les conditions suivantes : 5 ans pour le réacteur PVC. Exclusion de garantie : Dégâts occasionnés par des surpressions (coups de bélier) Dépassement de la Pression Maximale de Service Non-respect des consignes d’installation Réacteur ayant fonctionné...
