- Page 1 POMPE COMBIPOOL² NOTICE D’INSTALLATION ET DE MAINTENANCE Veuillez lire attentivement ce manuel avant toute installation et manipulation Combipool²_(Francais) - DOC012524 - Ind. B05 - 23/12/2020...
-
Page 2: Table Des Matières
Nous vous remercions d’avoir choisi la pompe Combipool ² BIO-UV pour votre piscine . Notre matériel a été conçu pour vous offrir un fonctionnement fiable et sécurisé pendant de longues années. Leur conception permet également une maintenance aisée. Lisez attentivement cette notice afin de bénéficier du fonctionnement optimum de votre pompe. SOMMAIRE : pages A. -
Page 3: Introduction Generale
RISQUE DE DOMMAGES AUX PERSONNES, A L’APPAREIL ET A L’INSTALLATION. Les produits chimiques : Conseillés pour la baisse du pH => BIO UV pH minus (à base d’acide sulfurique) Conseillés pour la Hausse du pH => BIO UV pH plus (à base de soude) Conseillés comme rémanent =>BIO UV Oxy Rémanent (Oxygène Actif) -
Page 4: Identification Des Pieces Livrees
D. IDENTIFICATION DES PIECES LIVREES (A vérifier à l’ouverture du carton) Boitier Combipool² Sonde Ph Sonde température Manchon 4 en 1 avec accessoires Code : PPE010629 Code : PDP000051 Code : PDP010894 Code : PDP010895 Clapet d’injection PP 3/8" Crépine d’aspiration Réduction Ø... -
Page 5: Présentation Du Boitier De La Combipool²

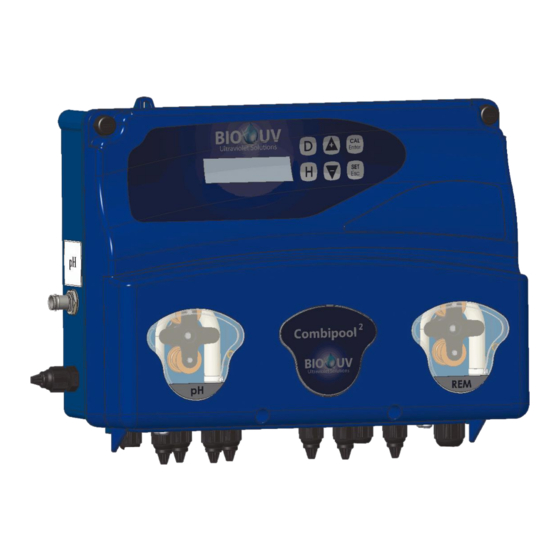

E. PRESENTATION DU BOITIER DE LA COMBIPOOL² 1. Vue externe Affichage Boutons digital réglage Connecteur sonde pH Pompe rémanent Pompe Sonde de Prise température Asservissement 220V 2. Vue interne Interrupteur Carte horloge avec pile Fusible 0,5A temporisé Connecteur sonde pH Connecteur alimentation 220V... -
Page 6: Consignes D'installation
F. CONSIGNES D’INSTALLATION : 1. Fixation murale ATTENTION : Les vapeurs des produits sont corrosives et peuvent entraîner des dommages de corrosion au nouvel environnement. L’appareil ne doit pas être situé au-dessus du réservoir de produit : prévoir un décalage de 2 mètres Combipool²_(Francais) - DOC012524 - Ind. -
Page 7: Raccordements Électriques
Un disjoncteur différentiel 30mA adapté doit être présent en tête du coffret de filtration • Vérifier que L’alimentation électrique du boitier Combipool 2 est bien en 220 • L’alimentation de la pompe doseuse doit être asservie à la filtration=>Le câble d’asservissement «... -
Page 8: Manchon 4 En 1 Avec Accessoires
3. Manchon 4 en 1 avec accessoires Le manchon en diamètre 63 est livré avec ses réductions 63/50 non montées, non collées pour s’adapter aux canalisations en diamètre50. Il doit impérativement être installé sur la canalisation: • horizontalement • après le filtre et après le réacteur UV •... -
Page 9: Schéma D'installation Type
6. Schéma d’installation type Sonde d’analyse Sonde de température pH Minus Rémanent Refoulemen Injection Rémanent Bassin Psicine Injection pH minus Réacteur UV Skimmers Pompe Réchauffeur Filtre La pression au point d’injection doit être inférieure à 1,5 Bar. Combipool²_(Francais) - DOC012524 - Ind. B05 - 23/12/2020 Copyright BIO-UV Marque, Modèles et Brevets déposés - Produits exclusifs Page 9... -
Page 10: Réglages Du Combipool²
G. REGLAGES DU COMBIPOOL² 1. Mise en service du boitier Votre Combipool² est préréglée d’usine et livrée prête à fonctionner. Réglages d’usine : ❖ Langue: Français ❖ Consigne : 7.2 ❖ Mode d’injection : Acide => pH minus ❖ Sonde: calibrée ❖... -
Page 11: Injections Manuelles
4. Injections manuelles : a.) pH : • Appuyer au moins 5s sur : la pompe pH injecte le produit • : la pompe s’arrête immédiatement Relâcher b.) Oxygène Rémanent : • Appuyer au moins 5s sur : la pompe Oxygène injecte le produit pour la durée programmée, •... -
Page 12: C.) Menu Mesure Ph
c.) Menu mesure pH: • Appuyer plusieurs fois sur pour afficher « Mesure pH » c-1. Choix Consigne pH • : « Consigne » s’affiche ainsi que la valeur actuelle ( 7.3) Appuyer sur • Rappuyer sur : la valeur clignote •... -
Page 13: Utilisation De Bio-Uv Oxygene Rémanent
H. UTILISATION DE BIO-UV OXYGENE REMANENT 1. Préconisations d’injection de BIO-UV OXYGENE REMANENT Exemples de durée d’injection à programmer en fonction du volume du bassin: Volume du bassin (m ) Temps injection (minutes) Quantité produit injecté (mL/jour) Inférieur à 10m3 Nous consulter Supérieur à... -
Page 14: Mise En Route Des Équipements
2. Mise en route des équipements Brosser les parois, le fond de la piscine et nettoyer les skimmers Si l’eau n’est pas neuve, renouveler ¼ du bassin Mesurer le TAC (Titre Alcalimétrique Complet) avec bandelettes ou pastilles (il ne doit pas être inférieur à... -
Page 15: Recommandations De Traitement Au Bio-Uv Oxygene Remanent
3. Recommandations de traitement au BIO-UV OXYGENE REMANENT Le traitement au BIO-UV OXYGENE REMANENT est un complément adapté au concept BIO-UV Ultraviolet Ses qualités désinfectantes et anti-algues permettent de prolonger dans le bassin, entre deux cycles de filtration, l’efficacité bactéricide, virucide et algicide des ultraviolets. Utilisation avec tous types de filtrations, (sable, cartouches*, diatomées*). -
Page 16: Calibration Sonde
I. CALIBRATION SONDE Avant calibration, vérifier que les solutions tampon ne sont pas périmées. La calibration de la sonde est à faire au moins une fois par an. Maintenir la sonde dans la Laver la sonde solution tampon Si apparaît le message «... -
Page 17: Alarmes Et Securite
J. ALARMES ET SECURITE 1. STOP OFA - (alarme surdosage): Quand l’indication STOP OFA apparaît sur l’écran, c’est que la valeur pH n’a pas bougé depuis 40mns malgré les cycles d’injection de la pompe de dosage, celle-ci est alors bloquée, vérifier si le bidon n’est pas vide et si l’injection du produit se fait bien, contrôler la sonde. -
Page 18: Changement Du Tube Santoprene
K. CHANGEMENT DU TUBE SANTOPRENE Déclipser le couvercle en tirant vers Positionner le porte gallet à 10h20 en Dégager complètement le raccord de le haut le raccord de gauche le tournant dans le sens de la flèche gauche en le maintenant tendu vers l’extérieur, puis tourner le porte galet circulaire dans le sens de la flèche circulaire,... -
Page 19: Liste Et Solution Des Anomalies Possibles
L. LISTE ET SOLUTION DES ANOMALIES POSSIBLES PROBLEMES SUSCEPTIBLES D’ETRE RENCONTRES ET PISTES A SUIVRE Symptômes Causes probables Actions Manque de rémanent, Rectifier le pH Parois vertes mauvaise filtration, Faire un traitement choc Présence d’algues pH élevé, Filtrer 24h/24h Parois poisseuses Absence d’algicide Floculer Eaux troubles... -
Page 20: Protocole Et Conseils D'hivernage
M. PROTOCOLE ET CONSEILS D’HIVERNAGE L’hivernage d’une piscine s’applique uniquement aux piscines extérieures et consiste à les protéger ainsi que leurs équipements durant la période froide de l’hiver. La température de l’eau froide empêchant tout développement de bactéries et virus, il n’est pas nécessaire de faire fonctionner les équipements de traitement d’eau (réacteur UV, pompes doseuses..), seul un traitement anti-algues et anticalcaire est nécessaire (BIO-UV HIVER) afin d’assurer une belle qualité... -
Page 21: Conditions De Garanties
N. CONDITIONS DE GARANTIES La garantie des appareils de la gamme BIO-UV s’exerce dans les conditions suivantes : 2 ans pour la pompe l’exception des pièces d’usure (tubing, moteur, sonde…). Exclusion de garantie : Les composants électriques ne sont pas garantis contre les surtensions, sinistre de foudre. Modification et ajouts de composants dans l’appareil Utilisation de pièces détachées qui ne soient pas d’origine BIO-UV Non-respect des consignes d’installation...
