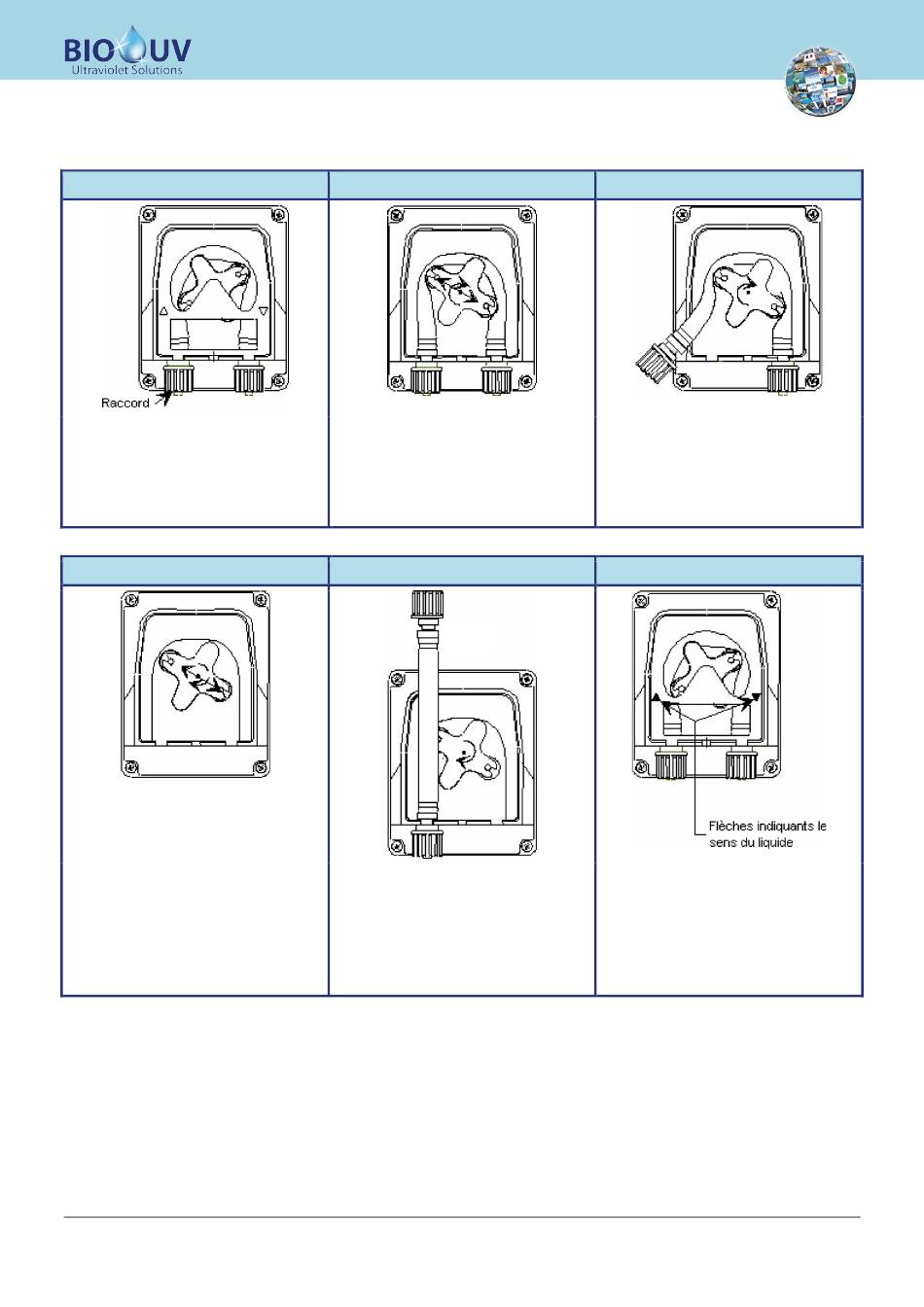

I. PROCEDURE DE CHANGEMENT TUBE
1
Déclipser le couvercle en tirant vers le
haut le raccord de gauche
5
Positionner le galet à 10h20 en le
tournant dans le sens de la flèche
circulaire
Pompe_doseuse_tempo_Bio-Uv_(Français) VersionD du 08-06-2016.docx
Marque, Modèles et Brevets déposés - Produits exclusifs
2
Positionner le porte gallet à 10h20 en le
tournant dans le sens de la flèche
circulaire
6
Insérer le raccord de gauche dans son
logement, puis passer le tube sous le
guide du porte galet. Tourner le porte
galet dans le sens de la flèche circulaire,
en accompagnant dans le même temps
le tube dans la tête de pompe jusqu'au
raccord de droite
3
Dégager complètement le raccord de
gauche en le maintenant tendu vers
l'extérieur, puis tourner le porte galet
dans le sens de la flèche circulaire, afin
de dégager le tube jusqu'au raccord de
droite
7
Présenter le capot sur la pompe en
respectant le sens des flèches (),
puis presser fortement sur sa surface,
afin de l'encliqueter totalement
