8) Enlever le bloc de guidage, nettoyer le correctement et enlever tous les copeaux de manière à ce que la
douille vienne glisser dans le canon de guidage sans grippement.
9) Contrôler l'usinage du trou de sorte que la partie avant de l'INSERTGAGE
Dans le cas contraire recommencer l'opération 7 avec une nouvelle fraise.
10) Nettoyer correctement le perçage et son pourtour
11) Enduire généreusement de K3300 Protect le trou destiné à recevoir l'INSERTGAGE
12) Passer le câble de l'INSERTGAGE
13) Fixer l'ensemble INSERTGAGE
l'INSERTGAGE
et en se référant à la flèche présente sur la surface avant du capteur. (Figure 4)
Lorsque le bloc de guidage est fixé à serrage contre la structure, le capteur est bloqué et ne peut
plus tourner. D'où la nécessité de vérifier la position du capteur avant la fixation complète du bloc
de guidage.
Les différentes positions du capteur suivant les efforts à mesurer sont représentés en fin de ce document
14) Passer le câble au travers de la bride et fixer la sur le bloc de guidage à l'aide des vis fournies (Métrique 6-
longueur 30 mm).
15) Passer le câble au travers de la douille et de la vis.
16) Viser la vis pour insérer le 3300 dans la structure.
17) Pour que le centre de l' INSERTGAGE
capteur dépasse de la longueur X calculée par la formule suivante : X=13-(e/2) avec e= épaisseur de la
poutre en mm (Figure 5)
MA-3300 INSERTGAGE_FR.doc
dans le trou central du bloc de guidage.
et bloc de guidage à la structure en positionnant correctement
+ +
3300

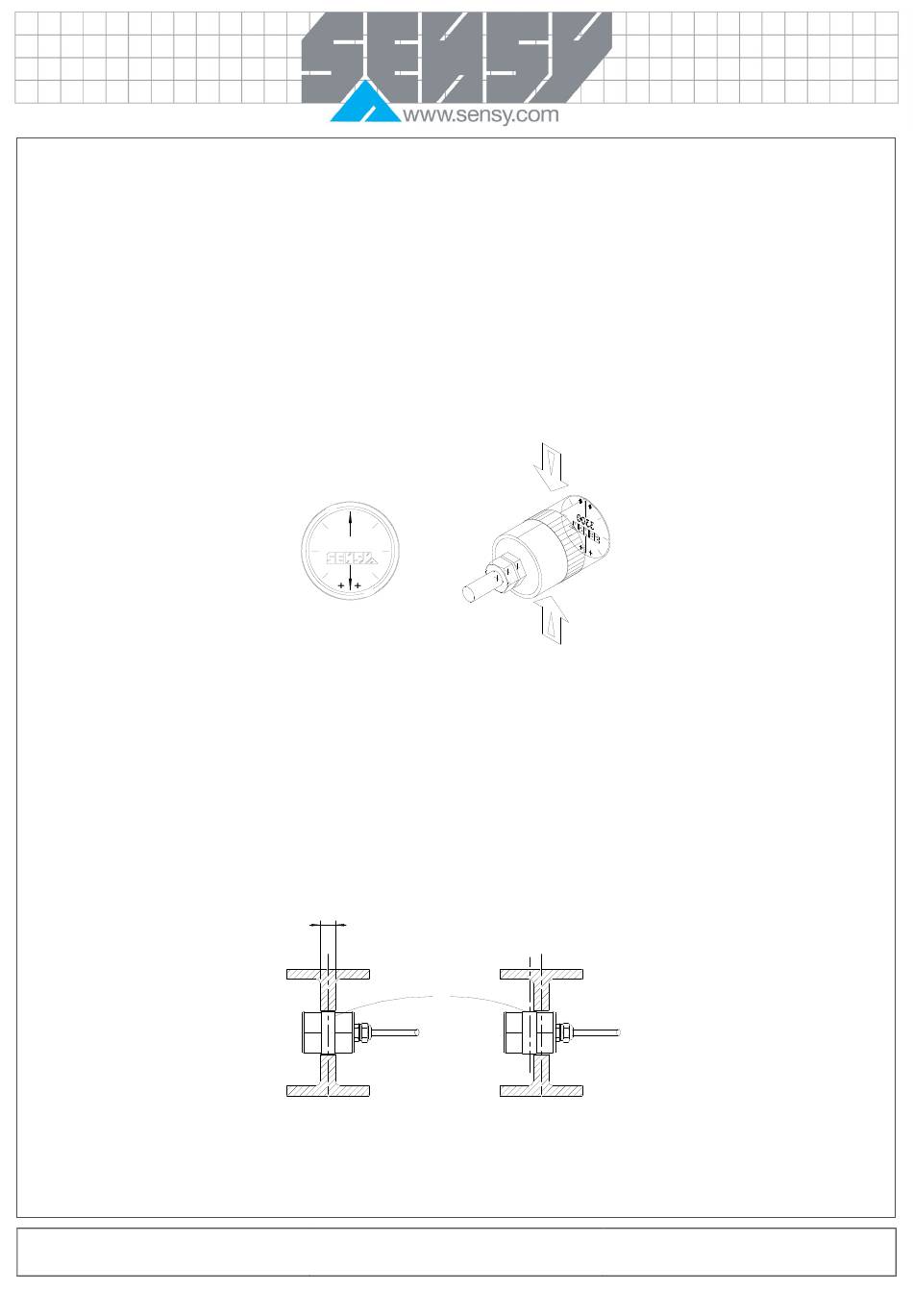

Figure 4
coïncide avec l'axe centrale de la poutre il faut que l'extrémité du
Epaisseur
minimum
= 4 mm
L
Montage correct
Figure 5
Page 8 on 20
Montage incorrec
y pénètre librement.
